IPS80R750P7AKMA1

产品分类: 场效应管(MOSFET)
产品描述: Infineon N沟道增强型MOSFET 晶体管 + 二极管 CoolMOS P7系列, Vds=800 V, 7 A, IPAK (TO-251)封装, 通孔安装, 3引脚
供应商型号: CY-IPS80R750P7AKMA1
供应商: Avnet
标准整包数: 1

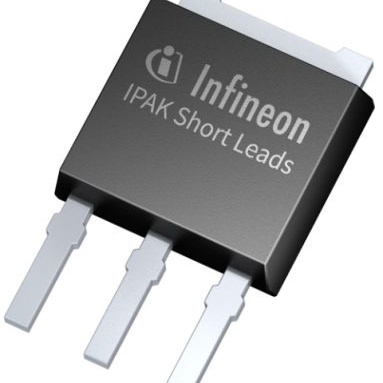

INFINEON TECHNOLOGIES 场效应管(MOSFET) IPS80R750P7AKMA1

IPS80R750P7AKMA1概述

    IPS80R750P7 MOSFET 技术手册

    1. 产品简介


    IPS80R750P7 是一款800V CoolMOS™ P7 系列功率晶体管,集成了最新的超级结技术。该产品以其卓越的性能和易于使用的特性脱颖而出,适用于多种电源转换应用。它广泛应用于LED照明、低功耗充电器和适配器、音频设备、辅助电源和工业电源等领域。

    2. 技术参数


    - 最大额定值
    - 漏源电压 \( V{DS} \): 800V
    - 最大连续漏极电流 \( I{D} \): 7A (25°C), 4.6A (100°C)
    - 脉冲漏极电流 \( I{D,pulse} \): 17A (25°C)
    - 雪崩能量 (单脉冲) \( E{AS} \): 16mJ (ID=1.1A, VDD=50V)
    - 雪崩能量 (重复) \( E{AR} \): 0.14mJ (ID=1.1A, VDD=50V)
    - 反向恢复电流 \( I{RR} \): 1.1A
    - MOSFET 的 dv/dt 抗扰度: 100V/ns
    - 功率耗散 \( P{tot} \): 51W (25°C)
    - 热特性
    - 结点至外壳热阻 \( R{thJC} \): 2.4°C/W
    - 结点至环境热阻 (通孔版本) \( R{thJA} \): 62°C/W
    - 焊接温度 (波峰焊接): 260°C (距离外壳1.6mm处)
    - 电气特性
    - 泄漏电流 \( I{GSS} \): 1μA (VGS=20V, VDS=0V)
    - 导通电阻 \( R{DS(on)} \): 0.75Ω (VGS=10V, ID=2.7A, 25°C)
    - 输入电容 \( C{iss} \): 460pF (VGS=0V, VDS=500V, 250kHz)
    - 输出电容 \( C{oss} \): 9pF (VGS=0V, VDS=500V, 250kHz)

    3. 产品特点和优势


    - 最佳品质因数: 在导通电阻和输出电荷 \( R{DS(on)} E{OSS} \) 方面表现优异。
    - 最佳阈值电压: \( V{GS(th)} \) 最小变化为 ±0.5V。
    - 集成防静电保护二极管。
    - 全工业化应用认证。
    - 优化的设计组合。

    4. 应用案例和使用建议


    - 典型应用:
    - LED 照明、低功耗充电器和适配器、音频设备、辅助电源、工业电源。
    - 家用电器中的功率因数校正 (PFC) 阶段。
    - 使用建议:
    - 当需要并联 MOSFET 时,建议使用铁氧体磁珠或独立的上拉电路来避免不平衡电流。
    - 设计时应考虑热管理以确保最佳性能。

    5. 兼容性和支持


    - 兼容性:
    - 与其他标准电源转换组件兼容,可用于多种系统中。

    - 支持:
    - 详细的设计工具和支持文档可在 Infineon 官网获取。

    6. 常见问题与解决方案


    - 问题: 漏电流高。
    - 解决方案: 确保良好的散热措施,避免高温环境下运行。

    - 问题: 门极驱动不稳定。
    - 解决方案: 使用合适的门极电阻 \( RG \),确保门极驱动信号的稳定。

    7. 总结和推荐


    IPS80R750P7 是一款高度可靠的功率 MOSFET,具有优秀的性能和广泛的适用性。其独特的特点和可靠性使其成为电源转换应用的理想选择。对于需要高效能和稳定性的设计,强烈推荐使用该产品。

IPS80R750P7AKMA1参数

参数
Ciss-不同 Vds 时的输入最大电容 460pF@500V
FET类型 1个N沟道
栅极电荷 17nC@ 10 V
Vds-漏源极击穿电压 800V
Vgs-栅源极电压 20V
通道数量 1
Rds(On)-漏源导通电阻 750mΩ@ 2.7A,10V
最大功率耗散 51W(Tc)
Vgs(th)-栅源极阈值电压 3.5V@ 140µA
Id-连续漏极电流 7A
配置 独立式
通用封装 IPAK,TO-251
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

IPS80R750P7AKMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IPS80R750P7AKMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IPS80R750P7AKMA1 IPS80R750P7AKMA1数据手册

IPS80R750P7AKMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.5288 ¥ 4.55
300+ $ 0.5239 ¥ 4.5091
500+ $ 0.5191 ¥ 4.4681
1000+ $ 0.5045 ¥ 4.2631
5000+ $ 0.5045 ¥ 4.2631
库存: 15577
起订量: 220 增量: 1
