首页  >  产品百科  >  IPAW60R360P7SXKSA1

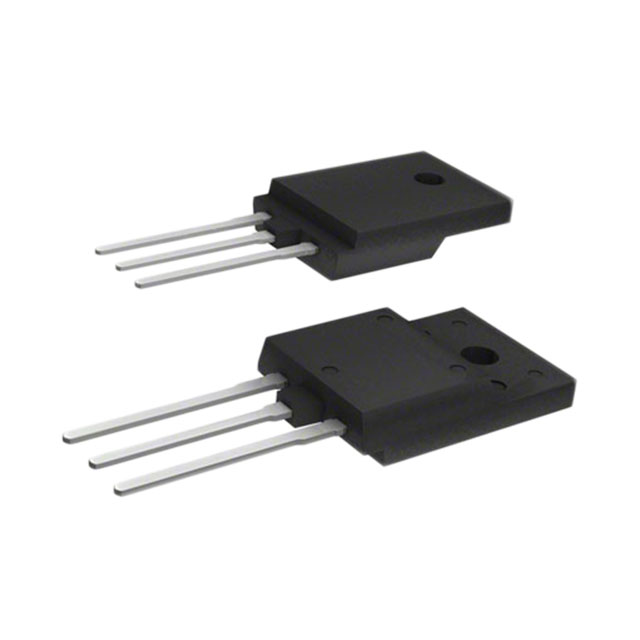

IPAW60R360P7SXKSA1

产品分类: 场效应管(MOSFET)
产品描述: Infineon N沟道MOS管 600V CoolMOS™ P7系列, Vds=650 V, 9 A, TO-220 FP封装, 通孔安装, 3引脚
供应商型号: IPAW60R360P7SXKSA1
供应商: 国内现货
标准整包数: 15
INFINEON TECHNOLOGIES 场效应管(MOSFET) IPAW60R360P7SXKSA1

IPAW60R360P7SXKSA1概述

    600V CoolMOS™ P7 Power Transistor IPAW60R360P7S

    产品简介


    IPAW60R360P7S 是一种高性能的MOSFET(金属氧化物半导体场效应晶体管),采用CoolMOS™ P7第7代平台设计。CoolMOS™ P7系列基于超级结(Super Junction, SJ)原理,由英飞凌科技公司率先推出,继承了CoolMOS™ P6系列的优点。该产品具有出色的开关性能和极低的导通电阻,适用于硬开关和软开关应用,如功率因数校正(PFC)、谐振开关阶段(LLC)等。

    技术参数


    - 最大漏源电压(VDS):650V
    - 最大导通电阻(RDS(on)):360mΩ
    - 典型栅源电荷(Qg):13nC
    - 脉冲漏电流(ID,pulse):26A
    - 输出电容存储能量(Eoss@400V):1.6μJ
    - 体二极管峰值恢复电流(diF/dt):900A/μs

    产品特点和优势


    - 出色的开关鲁棒性,适合硬开关和软开关应用。
    - 显著降低开关和导通损耗,使开关应用更高效、紧凑且温度更低。
    - 极高的静电放电(ESD)防护能力,大于2kV(HBM)。
    - 优越的RDS(on)/封装产品相比竞品具有更低的RDS(on)A值(小于1Ωmm²)。
    - 符合JEDEC标准的产品验证。

    应用案例和使用建议


    IPAW60R360P7S 主要应用于PFC(功率因数校正)阶段、硬开关PWM阶段和准谐振开关阶段,适用于笔记本电脑电源适配器、液晶电视、LED照明、服务器、电信设备和不间断电源(UPS)等领域。
    在并联使用MOSFET时,建议使用铁氧体磁珠(ferrite beads)于栅极或者单独的顶部栅极结构(totem poles)。这样可以提高系统的稳定性和效率。

    兼容性和支持


    IPAW60R360P7S 支持标准的TO220 FullPAK封装,与广泛使用的电路板和模块兼容。英飞凌提供相关的技术支持和文档资源,包括网页、应用笔记、仿真模型和设计工具,详见附录A的相关链接。

    常见问题与解决方案


    - 问题1:长时间高电流运行是否会损坏器件?
    - 解决方案:确保器件运行在规定的最大连续电流(ID)和最高工作温度范围内,同时注意热管理。

    - 问题2:如何避免ESD损坏?
    - 解决方案:在电路设计和装配过程中采取适当的防静电措施,例如使用防静电手套和垫子,并确保所有接地良好连接。

    总结和推荐


    IPAW60R360P7S 具备出色的技术规格和应用优势,是目前市场上同类产品的佼佼者。它不仅在效率、热管理和可靠性方面表现出色,还具备良好的适用性和广泛的兼容性。我们强烈推荐使用此产品来提升您的系统性能和可靠性。

IPAW60R360P7SXKSA1参数

参数
Id-连续漏极电流 9A
通道数量 1
栅极电荷 13nC@ 10 V
Vgs(th)-栅源极阈值电压 4V@ 140µA
Rds(On)-漏源导通电阻 360mΩ@ 2.7A,10V
配置 独立式
Vds-漏源极击穿电压 650V
FET类型 1个N沟道
最大功率耗散 22W(Tc)
Vgs-栅源极电压 30V
Ciss-不同 Vds 时的输入最大电容 555pF@400V
通用封装 TO-220FP-3
安装方式 通孔安装
零件状态 在售
包装方式 管装

IPAW60R360P7SXKSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。
