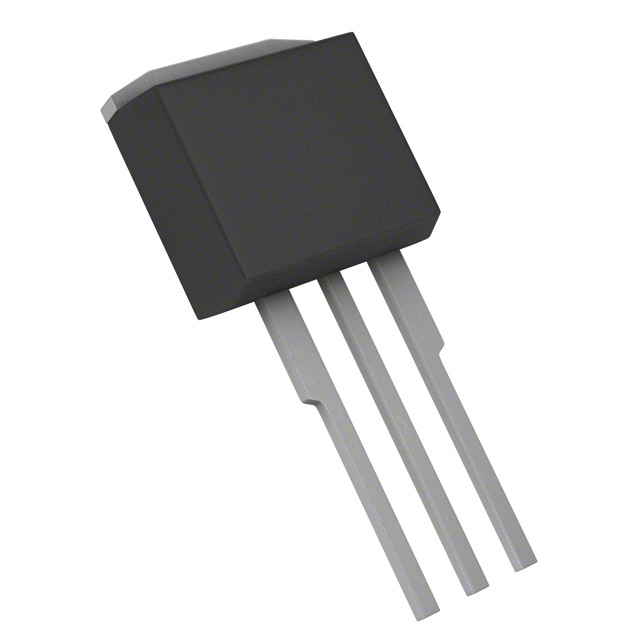

IRF5210LPBF

产品分类: 场效应管(MOSFET)
产品描述: Infineon P沟道增强型MOS管 HEXFET系列, Vds=100 V, 38 A, I2PAK (TO-262)封装, 通孔安装, 3引脚
供应商型号: UNP-IRF5210LPBF
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES 场效应管(MOSFET) IRF5210LPBF

IRF5210LPBF概述


    产品简介


    产品类型与功能
    本文介绍的是IRF5210S/L系列的两款电子元器件:IRF5210SPbF(D2Pak封装)和IRF5210LPbF(TO-262封装)。这两款产品均为P沟道场效应晶体管(P-Channel MOSFET),具有低导通电阻、高耐热性以及快速开关速度等显著特点。
    应用领域
    这些元器件因其高效率和可靠性,在多个领域得到了广泛应用,包括但不限于电源管理、电机驱动、电池充电控制、DC-DC转换器以及各类工业控制系统。

    技术参数


    以下为产品的主要技术规格:
    - 最大持续漏极电流(ID): 在VGS=-10V时,@TC=25°C下为-38A,在@TC=100°C下为-250A。
    - 单脉冲雪崩能量(EAS): 最高达1mJ。
    - 结到壳热阻(RθJC): 0.75°C/W。
    - 栅源阈值电压(VGS(th)): 在-2.0V至-4.0V之间。
    - 静态漏源导通电阻(RDS(on)): 最大可达60mΩ。

    产品特点和优势


    1. 超低导通电阻:极低的RDS(on),可以有效减少电路中的损耗,提高能效。
    2. 超高温工作能力:可在高达150°C的环境中稳定运行,适合严苛的工业应用环境。
    3. 快切换速度:快速的开关时间有助于提升整体系统性能。
    4. 重复雪崩允许:允许在最高结温条件下进行重复雪崩操作,提升了器件的可靠性和耐用性。

    应用案例和使用建议


    这些MOSFET常用于需要高性能开关的应用场合,例如高功率直流电源的转换。建议在设计电路时考虑MOSFET的工作温度范围,以确保其在预期的环境条件下正常工作。同时,应适当选择外部驱动电路,避免因过高的栅极驱动电压导致损坏。

    兼容性和支持


    该产品具有良好的互换性,可以方便地替换现有设计方案中的同类产品。厂商提供了详尽的技术文档和支持服务,用户可以通过官方网站获取最新的产品信息和技术支持。

    常见问题与解决方案


    1. 如何正确设置栅极驱动电压?
    - 应根据数据手册中的推荐值设置,通常为-10V。
    2. 出现过温现象怎么办?
    - 检查散热措施是否到位,必要时增加散热片或改善通风条件。

    总结和推荐


    IRF5210SPbF/IRF5210LPbF系列以其卓越的性能、高可靠性及广泛的工作温度范围,成为众多应用领域的理想选择。特别适用于要求高性能和高可靠性的电力电子系统。综上所述,强烈推荐使用该系列的MOSFET。

IRF5210LPBF参数

参数
Vds-漏源极击穿电压 100V
配置 独立式
通道数量 1
Vgs(th)-栅源极阈值电压 4V@ 250µA
Vgs-栅源极电压 20V
栅极电荷 230nC@ 10 V
Ciss-不同 Vds 时的输入最大电容 2.78nF@25V
最大功率耗散 3.1W(Ta),170W(Tc)
Rds(On)-漏源导通电阻 60mΩ@ 38A,10V
FET类型 1个P沟道
Id-连续漏极电流 38A
长*宽*高 10.2mm*4.5mm*9.45mm
通用封装 TO-262
安装方式 通孔安装
零件状态 停产
包装方式 管装

IRF5210LPBF厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IRF5210LPBF数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IRF5210LPBF IRF5210LPBF数据手册

IRF5210LPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
