首页  >  产品百科  >  IPD60R650CEAUMA1

IPD60R650CEAUMA1

产品分类: 场效应管(MOSFET)
产品描述: MOSFET管, 9.9 A, PG-TO 252封装
供应商型号: 30C-IPD60R650CEAUMA1 PG-TO252-3
供应商: 云汉优选
标准整包数: 1

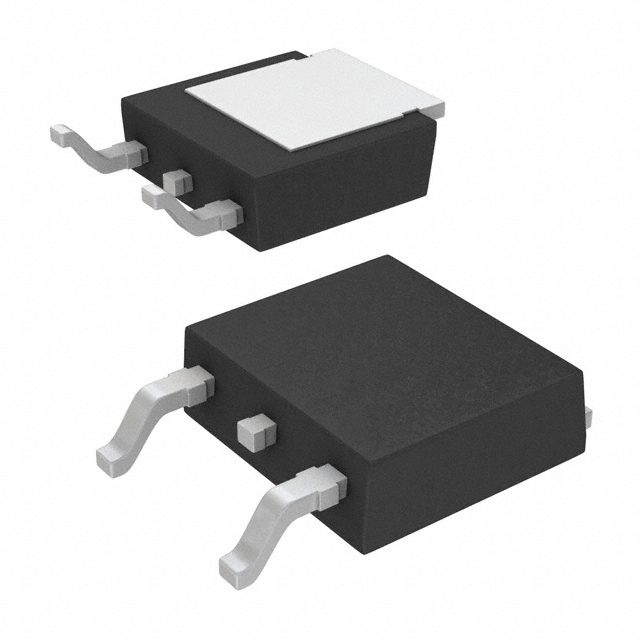

INFINEON TECHNOLOGIES 场效应管(MOSFET) IPD60R650CEAUMA1

IPD60R650CEAUMA1概述

    600V CoolMOS™ CE Power Transistor IPD60R650CE, IPA60R650CE

    产品简介


    600V CoolMOS™ CE Power Transistor 是由英飞凌科技开发的一款高性能、高效率的功率 MOSFET,专门设计用于消费电子和照明市场中成本敏感型应用。该产品结合了超结(Superjunction)技术的优势,同时保持了易于使用的特点,能够提供市场上最佳的成本效益比。

    技术参数


    | 参数 | 单位 | 典型值 |
    |
    | 最大漏源电压 VDS | V | 650 |
    | 最大导通电阻 RDS(on) | mΩ | 650 |
    | 连续漏极电流 ID | A | 9.9 |
    | 典型栅极电荷 Qg | nC | 20.5 |
    | 单脉冲雪崩能量 EOSS@400V | µJ | 1.9 |

    产品特点和优势


    - 低损耗:由于非常低的 FOM(RdsonQg 和 Eoss),确保了极低的能量损耗。
    - 高耐受性:具备出色的开关耐压能力。
    - 易于使用和驱动:便于集成到现有系统中。
    - 无铅镀层和无卤素模塑料:符合环保标准。
    - 合格的工业级应用:适用于标准级应用。

    应用案例和使用建议


    该产品广泛应用于功率因数校正(PFC)阶段、硬开关 PWM 阶段及谐振开关阶段,例如个人电脑(PC)银色盒子、适配器、液晶电视和室内照明。在使用时,为防止并联 MOSFET 的问题,建议使用铁氧体磁珠或单独的顶部柱结构。

    兼容性和支持


    - 封装形式:PG-TO 252(IPD60R650CE)和 PG-TO 220 FullPAK(IPA60R650CE)。
    - 技术支持:通过官网获取相关链接和支持文档,如仿真模型、应用指南和设计工具。

    常见问题与解决方案


    - 问题1:并联 MOSFET 导致不稳定。
    - 解决方案:在门极或基极上使用铁氧体磁珠或设置独立的顶部柱结构。

    - 问题2:过高的瞬态热阻导致器件损坏。
    - 解决方案:确保适当的散热措施,选择合适的封装类型以降低热阻。

    总结和推荐


    总体而言,600V CoolMOS™ CE Power Transistor 在成本效益、性能和可靠性方面表现优异,是消费电子和照明市场的理想选择。尤其适用于对成本敏感但又要求高效能的应用场景。强烈推荐在上述应用中使用该产品。

IPD60R650CEAUMA1参数

参数
配置 独立式
通道数量 1
Id-连续漏极电流 9.9A
栅极电荷 20.5nC@ 10 V
Rds(On)-漏源导通电阻 650mΩ@ 2.4A,10V
Vds-漏源极击穿电压 600V
Vgs(th)-栅源极阈值电压 3.5V@ 200µA
最大功率耗散 82W(Tc)
Vgs-栅源极电压 20V
Ciss-不同 Vds 时的输入最大电容 440pF@100V
FET类型 1个N沟道
长*宽*高 6.5mm*6.22mm*2.3mm
通用封装 2500,TO-252
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

IPD60R650CEAUMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IPD60R650CEAUMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IPD60R650CEAUMA1 IPD60R650CEAUMA1数据手册

IPD60R650CEAUMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.663
100+ ¥ 2.827
1250+ ¥ 2.453
2500+ ¥ 2.31
库存: 1352
起订量: 1 增量: 2500
交货地:
最小起订量为:1
合计: ¥ 3.66
直接购买
加入购物车
