IPP020N08N5AKSA1

产品分类: 场效应管(MOSFET)
产品描述: Infineon N沟道增强型MOS管 CoolMOS系列, Vds=80 V, 120 A, TO-220封装, 通孔安装, 3引脚
供应商型号: UA-IPP020N08N5AKSA1
供应商: 海外现货
标准整包数: 1

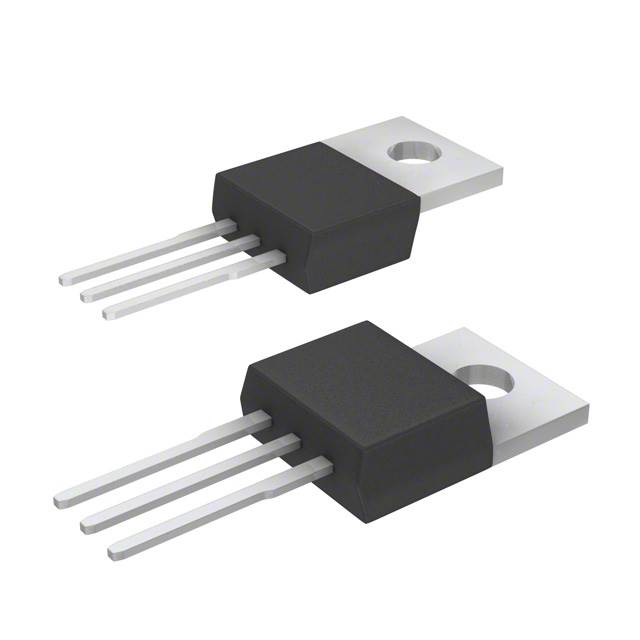

INFINEON TECHNOLOGIES 场效应管(MOSFET) IPP020N08N5AKSA1

IPP020N08N5AKSA1概述


    产品简介


    OptiMOSª5 80V MOSFET IPP020N08N5
    OptiMOSª5 80V MOSFET 是一款高性能的功率晶体管,适用于高频开关和同步整流应用。该产品具有非常低的导通电阻(RDS(on))和出色的栅极电荷与导通电阻乘积(FOM),使其成为电源管理及多市场应用的理想选择。

    技术参数


    - 最大电压 (VDS):80 V
    - 最大漏源导通电阻 (RDS(on),max):2.0 mΩ
    - 最大连续漏极电流 (ID):120 A
    - 输出电容 (Qoss):207 nC
    - 输入电容 (Ciss):13,000 pF (典型值)
    - 输出电容 (Coss):2,000 pF (典型值)
    - 栅极电荷 (Qg):178 nC (典型值)
    - 热阻 (RthJC):0.3 - 0.4 K/W (典型值)
    - 热阻 (RthJA):62 K/W (最小额定值)
    - 最高结温 (Tj):-55°C 至 175°C

    产品特点和优势


    1. 高频率开关能力:适用于需要高频率开关的应用。
    2. 低导通电阻 (RDS(on)):具有出色的低导通电阻,能显著减少功耗。
    3. 卓越的栅极电荷与导通电阻乘积 (FOM):降低开关损耗,提高效率。
    4. 100% 雪崩测试:确保产品的可靠性和稳定性。
    5. 符合环保标准:无铅电镀,符合RoHS标准;无卤素设计,符合IEC 61249-2-21标准。

    应用案例和使用建议


    应用案例
    - 电源管理:如服务器电源、通讯设备电源。
    - 同步整流:用于提高AC/DC转换效率。
    - 高频开关电路:适用于开关电源和逆变器等。
    使用建议
    - 在高频应用中,应特别注意散热管理以防止过热。
    - 在高功率应用中,考虑使用大散热片或散热器,以确保良好的热分布。
    - 为了达到最佳性能,应根据应用需求选择合适的驱动电路和偏置电压。

    兼容性和支持


    - 兼容性:此产品适用于各种功率管理应用,可与其他电子元器件和设备无缝集成。
    - 支持:Infineon Technologies提供详尽的技术支持文档和专家咨询,确保客户能够顺利集成和使用该产品。

    常见问题与解决方案


    - 问题1:高温环境下如何保持稳定性能?
    解决方法:确保良好的散热系统,并使用适当的热设计来管理温度,可以参考数据手册中的热阻参数进行设计。
    - 问题2:开关频率过高时会出现振荡现象怎么办?
    解决方法:增加外部栅极电阻 (RG) 可以减缓开关速度,从而减少振荡。具体值可以根据应用需求调整。

    总结和推荐


    OptiMOSª5 80V MOSFET IPP020N08N5 凭借其低导通电阻、优秀的栅极电荷特性以及广泛的适用范围,在众多应用中表现出色。它不仅适用于高频开关和同步整流,还具有很高的可靠性与稳定性。推荐在需要高效、高频率工作的场合中使用。
    总之,如果您正在寻找一个高效、可靠且易于集成的MOSFET,OptiMOSª5 80V MOSFET IPP020N08N5 是您的不二之选。

IPP020N08N5AKSA1参数

参数
Ciss-不同 Vds 时的输入最大电容 16.9nF@40V
栅极电荷 223nC@ 10 V
Vgs(th)-栅源极阈值电压 3.8V@ 280µA
Id-连续漏极电流 120A
通道数量 1
Vds-漏源极击穿电压 80V
Rds(On)-漏源导通电阻 2mΩ@ 100A,10V
配置 独立式
最大功率耗散 375W(Tc)
Vgs-栅源极电压 20V
FET类型 1个N沟道
长*宽*高 10mm*4.4mm*15.65mm
通用封装 TO-220
安装方式 通孔安装
零件状态 在售
包装方式 管装

IPP020N08N5AKSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IPP020N08N5AKSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IPP020N08N5AKSA1 IPP020N08N5AKSA1数据手册

IPP020N08N5AKSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.75 ¥ 23.045
65+ $ 2.7125 ¥ 22.7308
197+ $ 2.625 ¥ 21.9975
513+ $ 2.425 ¥ 20.3215
库存: 600
起订量: 46 增量: 50
交货地:
最小起订量为:1
合计: ¥ 23.04
