BSZ22DN20NS3G

产品分类: 场效应管(MOSFET)
产品描述: Infineon N沟道增强型MOS管 OptiMOS 3系列, Vds=200 V, 7 A, TDSON封装, 表面贴装, 8引脚
供应商型号: BSZ22DN20NS3G
供应商: 国内现货
标准整包数: 5000

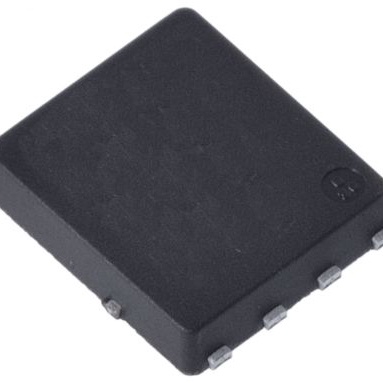

INFINEON TECHNOLOGIES 场效应管(MOSFET) BSZ22DN20NS3G

BSZ22DN20NS3G概述

    BSZ22DN20NS3 G 技术手册概述

    产品简介


    BSZ22DN20NS3 G 是一款OptiMOSTM3 功率晶体管,适用于直流-直流转换。它具有N沟道正常电平的特性,以其出色的栅极电荷与RDS(on)乘积(FOM)以及低导通电阻RDS(on)而闻名。该器件的工作温度范围为-55°C至150°C,符合RoHS和无卤素标准。此外,它还通过了JEDEC认证,确保其在目标应用中的可靠性。

    技术参数


    - 连续漏电流:ID=7.0A(TC=25°C)
    - 脉冲漏电流:ID,pulse=28A(TC=25°C)
    - 雪崩能量:EAS=30mJ(ID=3.5A,RG=25Ω)
    - 反向恢复时间:trr=70ns
    - 最大耐压:VDS=200V
    - 最高工作温度:Tj,max=150°C
    - 功率耗散:PTOT=34W(TC=25°C)

    产品特点和优势


    1. 优化的直流-直流转换:适用于各种电源转换应用。
    2. 低导通电阻:RDS(on)=225mΩ(VGS=10V,ID=3.5A),有助于提高效率。
    3. 良好的热特性:RthJC=3.7K/W(热阻结到壳体),有助于散热。
    4. 无铅镀层和环保材料:符合RoHS标准和无卤素要求。

    应用案例和使用建议


    应用场景:该器件广泛应用于电源管理模块、电动车辆充电系统、工业自动化控制等领域。例如,在电动车辆中,可以用于电池管理系统中的电压转换和保护电路。
    使用建议:
    - 在高功率应用中,需要确保良好的散热设计,如增加散热片或风扇。
    - 使用时要注意保持栅极电压稳定,以避免电压波动引起的损坏。
    - 在高温环境下工作时,要特别注意降低功耗,以防止过热。

    兼容性和支持


    该器件可与多种其他电子元件兼容,适用于广泛的电路设计。制造商Infineon提供了详尽的技术支持和售后服务,用户可以通过Infineon官网获取更多技术文档和支持信息。

    常见问题与解决方案


    1. 栅极电压不稳定导致器件损坏:
    - 解决方案:使用稳压电源或加装RC滤波电路,确保栅极电压稳定。
    2. 过热导致器件失效:
    - 解决方案:改善散热设计,如添加散热片或风扇,以降低工作温度。
    3. 反向恢复时间较长导致开关损耗增加:
    - 解决方案:选用合适的驱动电路,减小反向恢复时间,降低开关损耗。

    总结和推荐


    总体而言,BSZ22DN20NS3 G是一款高性能、高可靠性的N沟道功率晶体管,适合于高功率、高温环境下的直流-直流转换应用。它的低导通电阻和良好的热特性使其在市场上具备较强的竞争力。对于需要高效、稳定电源转换的场合,强烈推荐使用这款产品。

BSZ22DN20NS3G参数

参数
Vds-漏源极击穿电压 200V
Vgs(th)-栅源极阈值电压 4V@ 13µA
FET类型 1个N沟道
Rds(On)-漏源导通电阻 225mΩ@ 3.5A,10V
栅极电荷 5.6nC@ 10 V
配置 独立式
Id-连续漏极电流 7A
Vgs-栅源极电压 20V
Ciss-不同 Vds 时的输入最大电容 430pF@100V
最大功率耗散 34W(Tc)
通道数量 1
长*宽*高 3.3mm*3.3mm*1.1mm
通用封装 TDSON-8
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装
