AUIRF3805S-7TRL

产品分类: 场效应管(MOSFET)
产品描述: 300W(Tc) 20V 4V@ 250µA 200nC@ 10 V 1个N沟道 55V 2.6mΩ@ 140A,10V 160A 7.82nF@25V TO-263-7 贴片安装 10mm*9.25mm*4.4mm
供应商型号: Q-AUIRF3805S-7TRL
供应商: 期货订购
标准整包数: 800

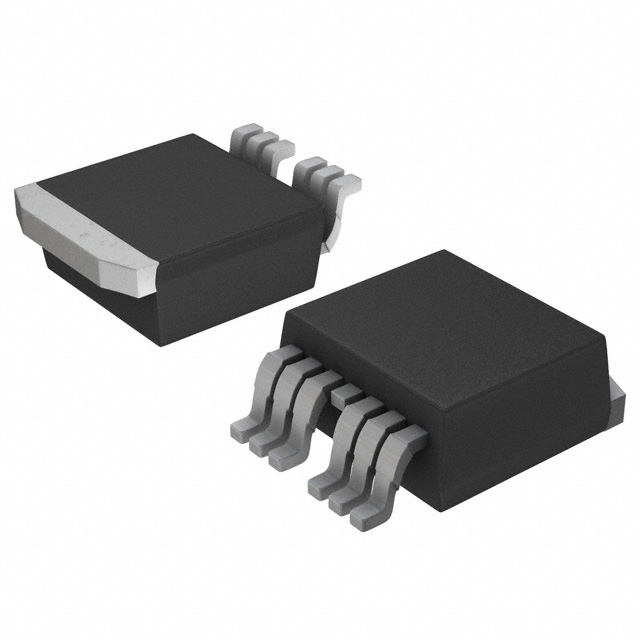

INFINEON TECHNOLOGIES 场效应管(MOSFET) AUIRF3805S-7TRL

AUIRF3805S-7TRL概述

    AUIRF3805S/L-7P HEXFET® Power MOSFET 技术手册解析

    1. 产品简介


    AUIRF3805S/L-7P 是一款专为汽车和其他应用设计的高级电源管理器件。这些 MOSFET 利用最新的处理技术实现了极低的每硅面积导通电阻。其特点包括175°C 的工作温度范围、快速开关速度以及增强的重复雪崩性能。这些特性使其成为汽车应用及其他领域内高效可靠的器件选择。
    主要特点:
    - 类型:HEXFET® 功率 MOSFET
    - 应用领域:汽车、工业和消费电子

    2. 技术参数


    以下是根据技术手册整理的主要技术参数:
    | 参数名称 | 最大值 | 单位 |
    |
    | 栅极至源极电压 | ± 20 | V |
    | 漏极至源极击穿电压 | 55 | V |
    | 漏极连续电流(25°C) | 240 | A |
    | 漏极连续电流(100°C)| 170 | A |
    | 最大功率耗散 | 300 | W |
    | 结到外壳热阻 | 0.50 | °C/W |
    | 结到环境热阻(PCB) | 40 | °C/W |

    3. 产品特点和优势


    独特功能和优势:
    - 先进工艺技术:采用最新的加工技术,提供超低导通电阻。
    - 宽温度范围:可在-55°C 至 +175°C 的环境中稳定运行。
    - 快速开关:具备高速开关能力,减少功耗。
    - 重复雪崩允许:允许反复承受雪崩电流,直到最大结温。
    - 无铅且符合RoHS标准:满足环保要求。
    - 通过汽车认证:满足汽车级标准,适用于严苛的环境条件。

    4. 应用案例和使用建议


    应用案例:
    - 汽车电源系统:可用于汽车的启动系统、电池管理系统和电动机控制。
    - 工业控制设备:适合用于高压电机驱动和电源转换模块。
    - 消费电子产品:适用于各类需要高可靠性和高性能的终端设备。
    使用建议:
    - 热管理:确保良好的散热设计以防止过热。
    - 电路布局:尽量缩短栅极线路长度,以减少寄生电感和改善开关性能。
    - 测试验证:务必进行充分的可靠性测试,以确保长期稳定运行。

    5. 兼容性和支持


    兼容性:
    - 可以与其他标准的汽车级电源组件兼容,例如各种驱动电路和控制器。
    支持信息:
    - 厂商提供详尽的应用指南和测试文档,帮助用户正确使用该产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 过高的漏极电流 | 确保电路负载不超出额定值 |
    | 开关频率过高导致发热 | 减少开关频率或增加散热措施 |
    | 寿命较短 | 检查热设计并进行优化 |

    7. 总结和推荐


    综合评估:
    - 优点:AUIRF3805S/L-7P 具备先进的处理技术和优越的性能指标,适用于高温、高可靠性要求的应用场合。其出色的重复雪崩能力和宽温度范围使它成为汽车和工业领域的理想选择。
    - 推荐使用:强烈推荐在汽车电源管理和高压工业控制系统中使用该产品。其高度可靠的性能和卓越的热稳定性使其在复杂环境中表现出色。
    总之,AUIRF3805S/L-7P 在性能和可靠性方面均表现出色,是广大工程师和技术人员值得信赖的选择。

AUIRF3805S-7TRL参数

参数
通道数量 1
Rds(On)-漏源导通电阻 2.6mΩ@ 140A,10V
配置 独立式
Vgs-栅源极电压 20V
FET类型 1个N沟道
最大功率耗散 300W(Tc)
栅极电荷 200nC@ 10 V
Vds-漏源极击穿电压 55V
Ciss-不同 Vds 时的输入最大电容 7.82nF@25V
Id-连续漏极电流 160A
Vgs(th)-栅源极阈值电压 4V@ 250µA
长*宽*高 10mm*9.25mm*4.4mm
通用封装 TO-263-7
安装方式 贴片安装
应用等级 汽车级
零件状态 新设计不推荐
包装方式 散装,卷带包装

AUIRF3805S-7TRL厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

AUIRF3805S-7TRL数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES AUIRF3805S-7TRL AUIRF3805S-7TRL数据手册

AUIRF3805S-7TRL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8000+ $ 4.98 ¥ 41.4834
24000+ $ 4.482 ¥ 37.3351
40000+ $ 3.984 ¥ 33.1867
80000+ $ 3.735 ¥ 31.1126
库存: 8000
起订量: 8000 增量: 800
交货地:
最小起订量为:8000
合计: ¥ 331867.2
