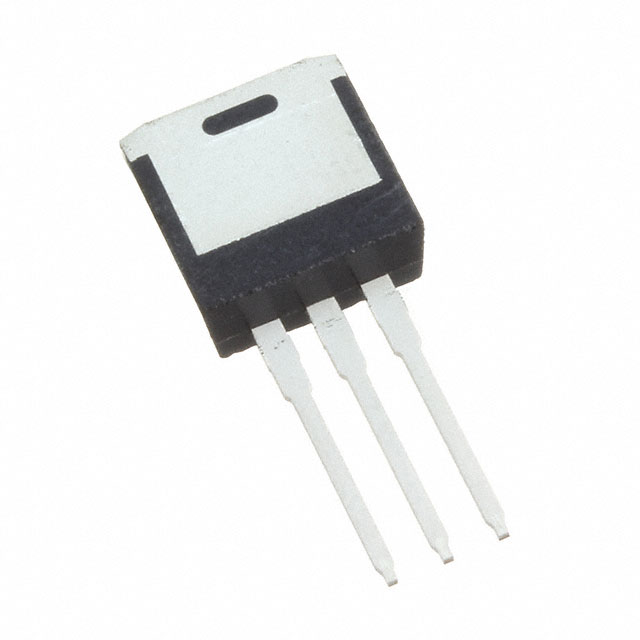

IPI029N06NAKSA1

产品分类: 场效应管(MOSFET)
产品描述: N沟道MOS管, Vds=60 V, 136 A, PG-TDSON封装, 表面贴装
供应商型号: UA-IPI029N06NAKSA1
供应商: 海外现货
标准整包数: 50
INFINEON TECHNOLOGIES 场效应管(MOSFET) IPI029N06NAKSA1

IPI029N06NAKSA1概述

    IPI029N06N MOSFET 技术手册解析

    1. 产品简介


    IPI029N06N 是一款采用 I²-PAK 封装的 N 沟道增强型功率 MOSFET,额定电压为 60V。它特别优化用于高效率的开关电源(SMPS),例如同步整流电路。此款 MOSFET 被广泛应用于各类电源管理设备、通信基础设施以及电动车辆等领域。

    2. 技术参数


    - 基本规格:
    - 额定电压:60V (VDS)
    - 最大连续漏极电流:136A (ID)
    - 最大栅源电压:±20V (VGS)
    - 关键性能参数:
    - 最大漏源导通电阻:2.9 mΩ (RDS(on), max)
    - 输入电容:4100 至 5125 pF (Ciss)
    - 输出电容:980 至 1225 pF (Coss)
    - 反向转移电容:39 至 78 pF (Crss)
    - 热特性:
    - 结到壳热阻:0.7 至 1.1 K/W (RthJC)
    - 器件在 PC 板上的最小热阻:62 K/W (RthJA)
    - 其他参数:
    - 最大反向击穿电压:60V (V(BR)DSS)
    - 反向恢复时间:54 至 86 ns (trr)
    - 反向恢复电荷:77 nC (Qrr)

    3. 产品特点和优势


    - 高性能:优化的高开关频率能力和低导通电阻使其成为高效电源管理的理想选择。
    - 可靠性:100% 电击穿测试保证了其在各种条件下的可靠运行。
    - 优秀的热性能:低热阻设计确保了在高负载条件下能有效散热。
    - 环保材料:无铅镀层,符合 RoHS 和 Halogen-free 标准,确保了环境友好性。

    4. 应用案例和使用建议


    - 典型应用:适用于同步整流、电池管理和电机驱动等领域。
    - 使用建议:在高功率应用中,需要保证良好的散热设计以避免过热。对于高频率应用,应注意优化门极驱动设计,以降低损耗并提高效率。

    5. 兼容性和支持


    - 兼容性:由于采用了标准封装(I²-PAK),因此在大多数 PCB 设计上具有良好的兼容性。
    - 支持:Infineon Technologies 提供了详尽的技术文档和客户支持服务,有助于快速解决问题并优化系统性能。

    6. 常见问题与解决方案


    - Q:如何判断 MOSFET 是否损坏?
    - A: 可通过测量其栅源电压和漏源电压来判断。如果栅源电压无法正常上升,或者漏源电压异常,则可能表明 MOSFET 已损坏。

    - Q:如何改善 MOSFET 的热性能?
    - A: 在 PCB 设计中加入足够的散热铜箔,并且采用具有良好热传导性的散热片或散热膏来增强散热效果。

    7. 总结和推荐


    IPI029N06N 是一款在多种高要求应用场合中表现出色的 MOSFET。其优异的性能、可靠的热管理和环保特性使得它在许多电力电子系统中都是一个非常理想的选择。强烈推荐在需要高效、稳定和环保电力解决方案的应用中使用。
    希望这篇详细的技术手册解析能够帮助您更好地了解和应用 IPI029N06N MOSFET。如果您有任何疑问或需要进一步的信息,请联系 Infineon Technologies 的技术支持团队。

IPI029N06NAKSA1参数

参数
配置 独立式
Ciss-不同 Vds 时的输入最大电容 4.1nF@30V
FET类型 1个N沟道
Vgs-栅源极电压 20V
栅极电荷 56nC@ 10 V
最大功率耗散 3W(Ta),136W(Tc)
Id-连续漏极电流 24A,100A
Vds-漏源极击穿电压 60V
Rds(On)-漏源导通电阻 2.9mΩ@ 100A,10V
通道数量 1
Vgs(th)-栅源极阈值电压 2.8V@ 75µA
长*宽*高 10.2mm*4.5mm*9.45mm
通用封装 I2PAK
安装方式 通孔安装
零件状态 在售
包装方式 管装

IPI029N06NAKSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IPI029N06NAKSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IPI029N06NAKSA1 IPI029N06NAKSA1数据手册

IPI029N06NAKSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.74 ¥ 6.2012
700+ $ 0.7275 ¥ 6.0965
1800+ $ 0.6925 ¥ 5.8032
库存: 500
起订量: 500 增量: 50
交货地:
最小起订量为:500
合计: ¥ 3100.6
直接购买
加入购物车
