首页  >  产品百科  >  IPA60R180C7XKSA1

IPA60R180C7XKSA1

产品分类: 场效应管(MOSFET)
产品描述: Infineon N沟道增强型MOS管 CoolMOS系列, Vds=650 V, 9 A, TO-220 FP封装, 通孔安装, 3引脚
供应商型号: 2839441
供应商: 海外现货
标准整包数: 1

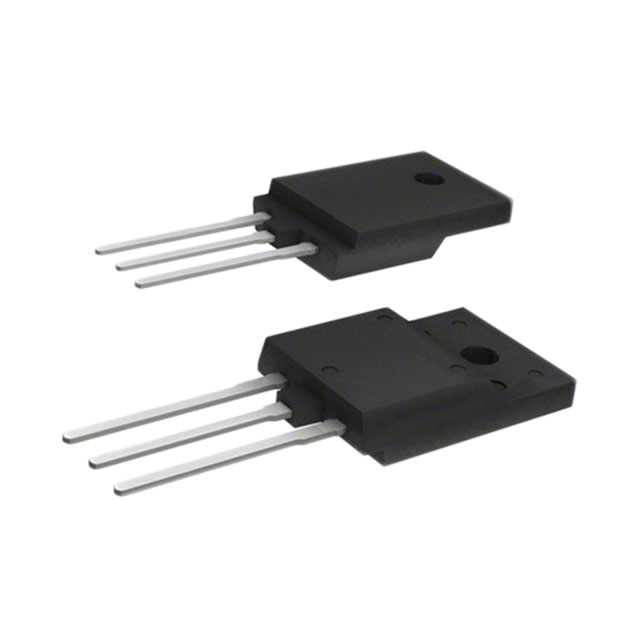

INFINEON TECHNOLOGIES 场效应管(MOSFET) IPA60R180C7XKSA1

IPA60R180C7XKSA1概述


    产品简介


    IPA60R180C7 是一款由 Infineon Technologies 生产的高性能 MOSFET(金属氧化物半导体场效应晶体管)。它采用了 CoolMOS™ C7 技术,这种技术基于超级结(Super Junction)原理,具有高电压和高效率的特点。IPA60R180C7 主要用于硬开关和软开关应用,如功率因数校正(PFC)和 LLC 串联谐振拓扑(TTF, LLC),广泛应用于计算、服务器、电信和太阳能等领域。

    技术参数


    - 最大电压 (VDS):650 V
    - 最大导通电阻 (RDS(on)):180 mΩ
    - 典型栅极电荷 (Qg.typ):24 nC
    - 脉冲漏极电流 (ID,pulse):45 A
    - 连续漏极电流 (ID,continuous):22 A(Tj<150°C)
    - 输出电容存储能量 (Eoss@400V):2.7 µJ
    - 体二极管峰值恢复电流 (Irrm):21 A

    产品特点和优势


    - 适合硬开关和软开关:适用于 PFC 和 LLC 串联谐振拓扑,提高系统效率。
    - 增强的 dv/dt 耐压能力:可达 120 V/ns,支持更高的开关频率。
    - 卓越的 FOM(优值):RDS(on)Eoss 和 RDS(on)Qg 的最优组合。
    - 紧凑封装:提供更好的功率密度解决方案,更适合空间受限的应用。
    - 广泛的适用性:适用于服务器、电信和太阳能等领域。

    应用案例和使用建议


    应用案例:
    - PFC 阶段:在功率因数校正电路中作为主开关使用。
    - PWM 阶段:在 LLC 串联谐振电路中作为开关管。
    使用建议:
    - 散热管理:由于工作温度范围较广(-55°C 至 150°C),确保良好的热设计是必要的。
    - 并联操作:为了提高可靠性,在并联多个 MOSFET 时,建议使用扼流圈(ferrite beads)或独立的推挽电路(totem poles)。

    兼容性和支持


    IPA60R180C7 适用于多种工业应用,并已通过 JEDEC 标准认证。Infineon Technologies 提供详尽的技术文档和支持资源,包括仿真模型和设计工具,以帮助用户优化应用。

    常见问题与解决方案


    常见问题 1:如何避免并联 MOSFET 的均流问题?
    解决方案:建议在栅极并联扼流圈(ferrite beads)或独立的推挽电路,以实现更好的电流均衡。
    常见问题 2:如何确保 MOSFET 在高温下的可靠运行?
    解决方案:确保良好的散热设计,如使用散热片和适当的 PCB 设计,以降低工作温度。

    总结和推荐


    IPA60R180C7 是一款具有高效率、高耐压能力和优异 FOM 的 MOSFET。其在 PFC 和 LLC 应用中的卓越表现使其成为高性能电源转换的理想选择。考虑到其广泛的适用性、可靠的性能以及供应商的支持,强烈推荐将其用于需要高效率和紧凑尺寸的电源设计中。

IPA60R180C7XKSA1参数

参数
FET类型 1个N沟道
Id-连续漏极电流 9A
Vgs-栅源极电压 20V
配置 -
通道数量 -
Vds-漏源极击穿电压 600V
栅极电荷 24nC@ 10 V
最大功率耗散 29W(Tc)
Ciss-不同 Vds 时的输入最大电容 1.08nF@400V
Rds(On)-漏源导通电阻 180mΩ@ 5.3A,10V
Vgs(th)-栅源极阈值电压 4V@ 260µA
长*宽*高 10.65mm*4.85mm*16.15mm
通用封装 TO-220
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

IPA60R180C7XKSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IPA60R180C7XKSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IPA60R180C7XKSA1 IPA60R180C7XKSA1数据手册

IPA60R180C7XKSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 11.8423
10+ ¥ 9.6018
100+ ¥ 8.8017
500+ ¥ 8.8017
1000+ ¥ 8.8017
库存: 490
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 11.84
直接购买
加入购物车
