IPB180P04P4L-02

产品分类: 场效应管(MOSFET)
产品描述: Infineon P沟道增强型MOS管 OptiMOS P系列, Vds=40 V, 180 A, D2PAK-7封装, 表面贴装, 7引脚
供应商型号: C536578
供应商: 国内现货
标准整包数: 1

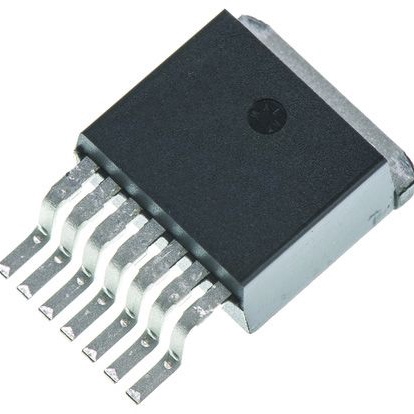

INFINEON TECHNOLOGIES 场效应管(MOSFET) IPB180P04P4L-02

IPB180P04P4L-02概述


    产品简介


    IPB180P04P4L-02 OptiMOS®-P2 Power-Transistor
    IPB180P04P4L-02 是一款采用 OptiMOS®-P2 技术的P沟道逻辑电平增强型场效应晶体管(P-Channel MOSFET)。这款电子元器件适用于多种高压及高温应用场景,具备高可靠性、高性能的特点,广泛应用于汽车电子、工业控制、电源管理等领域。

    技术参数


    | 参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 |
    |
    | 连续漏极电流 | ID | TC=25°C, VGS=-10V | - | - | -180 A |
    | 脉冲漏极电流 | ID,pulse | TC=25°C | - | - | -720 A |
    | 击穿电压 | V(BR)DSS | VGS=0V, ID=-1mA | -40 | - | - V |
    | 漏源导通电阻 | RDS(on) | VGS=-10V, ID=-100A | - | 1.8 | 2.4 mΩ |
    | 驱动栅源电压 | VGS | - | +5 | - | -16 V |
    | 热阻抗 | RthJC | - | - | - | 1 K/W |

    产品特点和优势


    IPB180P04P4L-02 采用了先进的 OptiMOS®-P2 技术,具有以下特点和优势:
    1. 逻辑电平增强型设计:使该晶体管在较低的栅极电压下即可完全导通,提高电路效率。
    2. AEC 认证:确保该产品符合汽车电子的要求,适合用于汽车电子系统。
    3. 宽温度范围:最高可承受175°C的工作温度,适用于各种严苛环境。
    4. 环保认证:符合RoHS标准,绿色环保无污染。
    5. 高可靠性:100%进行雪崩测试,确保产品在恶劣条件下仍能可靠运行。

    应用案例和使用建议


    应用案例: IPB180P04P4L-02 主要应用于反向电池保护和电源管理。例如,在汽车电子系统中,当车辆发生意外导致电池极性接反时,该晶体管可以有效防止逆向电流对电子设备造成损害。
    使用建议: 在实际应用中,需确保电路设计中能够合理匹配该晶体管的驱动电压和最大电流需求,避免因过载而导致器件损坏。另外,在高温环境下使用时,应注意散热,以保持其稳定工作。

    兼容性和支持


    该产品与主流的PCB板设计兼容,能够满足大部分工业应用的需求。厂商提供详细的使用说明和技术支持,包括安装指导、故障排除等。

    常见问题与解决方案


    1. 问题: 在高温环境下运行时,晶体管出现过热现象。
    解决办法: 使用适当的散热措施,如增加散热片或优化电路设计来降低功耗。
    2. 问题: 电路启动时出现异常行为。
    解决办法: 确认驱动信号是否正确,检查是否有干扰源,并优化驱动电路。

    总结和推荐


    总体而言,IPB180P04P4L-02 OptiMOS®-P2 Power-Transistor 是一款性能优异、可靠性高的电子元器件,特别适合在高压、高温环境中使用。其强大的电气特性和广泛的应用范围使其在市场上具有很高的竞争力。对于需要高性能P沟道MOSFET的应用场合,强烈推荐选用此产品。

IPB180P04P4L-02参数

参数
Rds(On)-漏源导通电阻 2.4mΩ@ 10V,3.9mΩ@ 4.5V
Id-连续漏极电流 180A
FET类型 1个P沟道
最大功率耗散 150KW
配置 独立式
栅极电荷 220nC@ 10V
Vgs(th)-栅源极阈值电压 2.2V
Ciss-不同 Vds 时的输入最大电容 14.4nF@ 25V
通道数量 1
Vds-漏源极击穿电压 40V
Vgs-栅源极电压 16V
长*宽*高 10mm*925cm*4.5mm
通用封装 D2PAK
安装方式 支架安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

IPB180P04P4L-02厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IPB180P04P4L-02数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IPB180P04P4L-02 IPB180P04P4L-02数据手册

IPB180P04P4L-02封装设计

查看详情并下载
Symbol
Footprint
3D Model
