IRFHM8326TRPBF

产品分类: 场效应管(MOSFET)
产品描述: 2.8W(Ta),37W(Tc) 20V 2.2V@ 50µA 39nC@ 10 V 1个N沟道 30V 4.7mΩ@ 20A,10V 19A 2.496nF@10V QFN 贴片安装 3.3mm*3.3mm*900μm
供应商型号: IRFHM8326TRPBF
供应商: 云汉优选
标准整包数: 4000

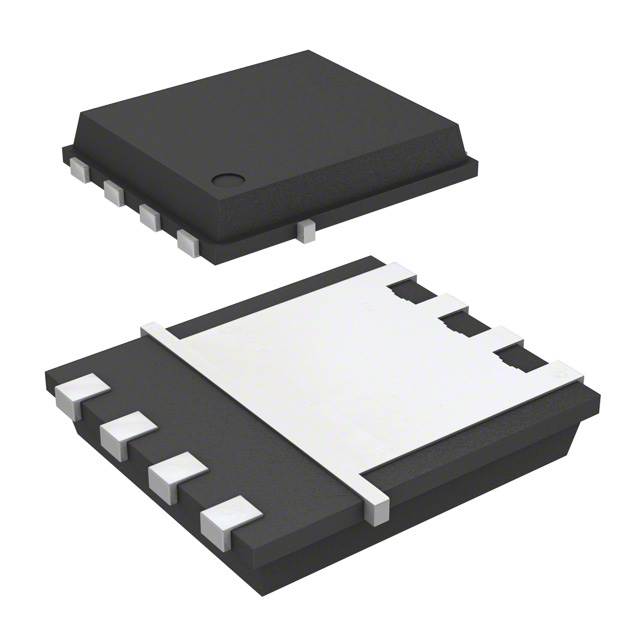

INFINEON TECHNOLOGIES 场效应管(MOSFET) IRFHM8326TRPBF

IRFHM8326TRPBF概述

    IRFHM8326PbF HEXFET® Power MOSFET 技术手册概述

    产品简介


    IRFHM8326PbF 是一种基于PQFN(引脚网格阵列)封装的功率MOSFET。它具有低热阻、紧凑尺寸以及高可靠性等特性,广泛应用于笔记本电脑电池充电和放电开关、系统/负载开关及同步降压转换器中。

    技术参数


    - 最大电压(VDSS): 30V
    - 导通电阻(RDS(on)):
    - 在10V栅极电压下:最大值为4.7mΩ
    - 在4.5V栅极电压下:最大值为6.7mΩ
    - 总栅极电荷(Qg): 20nC(典型值)
    - 连续漏电流(ID):
    - 在25°C结温下:70A
    - 在100°C结温下:44A
    - 最大栅极电压(VGS max): ±20V

    产品特点和优势


    - 低热阻至PCB:<3.4°C/W,有助于更好的热耗散
    - 低轮廓高度:<1.05mm,增加了功率密度
    - 行业标准引脚布局,确保多供应商兼容性
    - 环保友好:符合RoHS标准,不含铅、溴和卤素
    - 消费者认证:提升了可靠性,达到MSL1等级

    应用案例和使用建议


    IRFHM8326PbF 适用于多种应用场景,如笔记本电脑电池充电和放电开关、系统/负载开关及同步降压转换器。具体使用时应注意以下几点:
    - 选择合适的散热解决方案以避免热失控
    - 根据具体应用场景调整栅极驱动电压,确保安全运行

    兼容性和支持


    该产品兼容现有的表面贴装技术,便于制造。厂商提供了详尽的应用指南和支持,用户可通过官方网站获取更多帮助文档。

    常见问题与解决方案


    - 问题1:长时间高电流操作导致过热
    - 解决方案:采用适当的散热措施,例如增加散热片或采用更有效的散热方案。

    - 问题2:栅极电压超过限制导致损坏
    - 解决方案:确保在规定的电压范围内操作,可使用电压钳位电路进行保护。

    总结和推荐


    IRFHM8326PbF 功率MOSFET凭借其紧凑设计、高可靠性以及优秀的热管理能力,在多种应用场景中表现出色。对于需要高性能和可靠性的用户来说,这款产品是一个非常值得推荐的选择。通过细致的设计和严格的质量控制,IRFHM8326PbF 可以满足大多数电力电子系统的苛刻要求。

IRFHM8326TRPBF参数

参数
栅极电荷 39nC@ 10 V
配置 独立式quaddraintriplesource
最大功率耗散 2.8W(Ta),37W(Tc)
Vgs(th)-栅源极阈值电压 2.2V@ 50µA
通道数量 1
Ciss-不同 Vds 时的输入最大电容 2.496nF@10V
FET类型 1个N沟道
Vgs-栅源极电压 20V
Rds(On)-漏源导通电阻 4.7mΩ@ 20A,10V
Id-连续漏极电流 19A
Vds-漏源极击穿电压 30V
长*宽*高 3.3mm*3.3mm*900μm
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

IRFHM8326TRPBF厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IRFHM8326TRPBF数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IRFHM8326TRPBF IRFHM8326TRPBF数据手册

IRFHM8326TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 1.375
8000+ ¥ 1.342
16000+ ¥ 1.298
32000+ ¥ 1.276
库存: 4000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 5500
