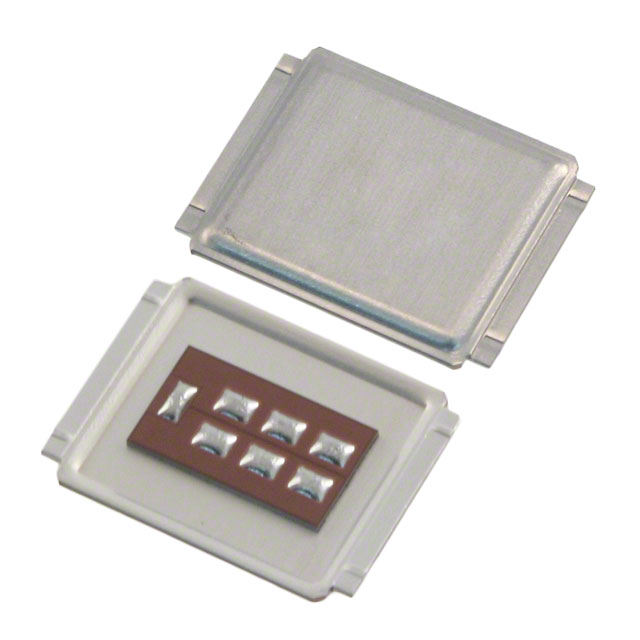

IRF7748L1TRPBF

产品分类: 场效应管(MOSFET)
产品描述: Infineon N沟道MOS管, Vds=60 V, 148 A, 直接 FET 大容器封装, 通孔安装
供应商型号: IRF7748L1TRPBF
供应商: 国内现货
标准整包数: 1
INFINEON TECHNOLOGIES 场效应管(MOSFET) IRF7748L1TRPBF

IRF7748L1TRPBF概述


    产品简介


    产品类型:
    IRF7748L1TRPbF 是一款 DirectFET™ 电源 MOSFET,采用大型外壳封装。
    主要功能:
    - 高效同步整流
    - 低导通损耗
    - 高频开关性能
    - 兼容双面散热设计
    - 符合 RoHS 和无卤素标准
    应用领域:
    - 隔离转换器
    - 同步整流应用
    - 工业应用

    技术参数


    基本电气特性:
    - 最大漏源电压(VDS):60V
    - 最大栅源电压(VGS):±20V
    - 漏极连续电流(ID):148A(@ TC = 25°C)
    - 总栅电荷(Qg):146nC
    静态参数:
    - 静态漏源电阻(RDS(on)):1.7mΩ(@ VGS = 10V, ID = 89A)
    - 栅阈值电压(VGS(th)):2.9V
    - 端到端击穿电压(BVDSS):60V
    动态参数:
    - 总栅电荷(Qg):146nC
    - 开关电荷(Qsw):52nC
    - 输入电容(Ciss):8075pF
    - 输出电容(Coss):1150pF
    绝对最大额定值:
    - 最大功率耗散(PD):3.3W (@TA = 25°C)
    - 最大结温(TJ):-55°C 到 +175°C

    产品特点和优势


    独特功能:
    - DirectFET™ 封装技术,提供低导通电阻
    - 双面冷却设计,提高热性能
    - 适用于高密度布局,支持现有表面贴装技术
    优势:
    - 低导通损耗和高频开关性能,提升系统效率和可靠性
    - 简化的布局和组装流程,兼容现有的表面贴装设备
    - 高可靠性,适合工业应用

    应用案例和使用建议


    应用场景:
    - 用于高效率隔离转换器的主开关
    - 在各种工业应用中实现高性能同步整流
    使用建议:
    - 在组装过程中遵循应用指南 AN-1035,以确保最佳性能
    - 选择合适的栅极电阻(RG)以优化开关时间

    兼容性和支持


    兼容性:
    - 兼容现有的表面贴装技术和装配设备
    - 支持双面冷却,提高热管理效率
    支持:
    - 提供详细的应用指南(AN-1035)
    - 技术支持由制造商提供,包括设计指导和故障排除帮助

    常见问题与解决方案


    常见问题:
    - 问题1:如何确保栅极电压不会超过最大额定值?
    - 解决方案:遵循手册中的建议设置,使用适当的驱动电路来限制栅极电压。

    常见问题:
    - 问题2:在高温环境下,如何避免过热损坏?
    - 解决方案:使用足够的散热措施,如散热片或冷却风扇,以维持合理的结温。

    总结和推荐


    综合评估:
    - IRF7748L1TRPbF 具有出色的电气性能和热性能,适用于高要求的应用场景。
    - 其双面冷却和低导通电阻特性使其成为高效率转换器的理想选择。
    - 通过遵循应用指南和设计最佳的散热方案,可以充分发挥其潜力。
    推荐使用:
    - 强烈推荐使用 IRF7748L1TRPbF,在需要高效能和可靠性的场合,特别是在高频率和高功率转换应用中。

IRF7748L1TRPBF参数

参数
最大功率耗散 3.3W(Ta),94W(Tc)
Vds-漏源极击穿电压 60V
配置 独立式hexdrainhexsource
Vgs-栅源极电压 20V
Ciss-不同 Vds 时的输入最大电容 8.075nF@50V
Rds(On)-漏源导通电阻 2.2mΩ@ 89A,10V
FET类型 1个N沟道
通道数量 1
栅极电荷 220nC@ 10 V
Vgs(th)-栅源极阈值电压 4V@ 250µA
Id-连续漏极电流 28A,148A
长*宽*高 9.15mm*7.1mm*740μm
通用封装 DIRECTFET-L6
安装方式 直接安装,贴片安装
零件状态 在售
包装方式 散装,卷带包装
