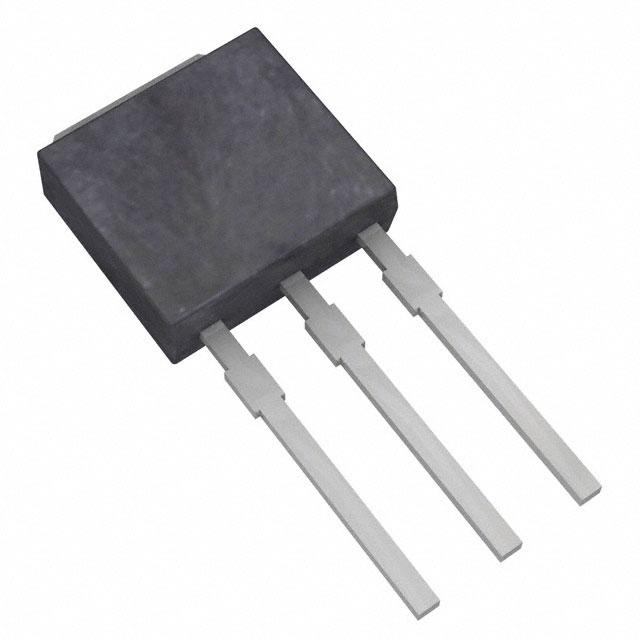

IRLU8726PBF

产品分类: 场效应管(MOSFET)
产品描述: 75W(Tc) 12V 2.35V@ 50µA 23nC@ 4.5 V 1个N沟道 30V 5.8mΩ@ 25A,10V 86A 2.15nF@15V TO-251-3 通孔安装 6.73mm*2.38mm*6.22mm
供应商型号: IRLU8726PBF-ND
供应商: Digi-Key
标准整包数: 1
INFINEON TECHNOLOGIES 场效应管(MOSFET) IRLU8726PBF

IRLU8726PBF概述

    IRLR8726PbF 和 IRLU8726PbF HEXFET 功率 MOSFET 技术手册

    1. 产品简介


    IRLR8726PbF 和 IRLU8726PbF 是一款高效能的HEXFET功率MOSFET,广泛应用于高频率同步降压转换器、电信和工业用的高频隔离直流-直流转换器等领域。这两种MOSFET均采用先进的HEXFET技术,具有非常低的导通电阻(RDS(on))和超低的栅极阻抗。

    2. 技术参数


    - 额定电压:30V
    - 最大导通电阻:5.8mΩ(VGS=10V)
    - 总栅极电荷:15nC
    - 连续漏极电流:VGS=10V时,25°C时为86A,100°C时为61A
    - 脉冲漏极电流:25°C时为340A
    - 最大功耗:25°C时为86W,100°C时为38W
    - 热阻:从结到外壳为2.0°C/W,从结到空气(PCB安装)为50°C/W
    - 阈值电压:1.35V至2.35V

    3. 产品特点和优势


    IRLR8726PbF 和 IRLU8726PbF 的特点和优势包括:
    - 非常低的RDS(on):在4.5V VGS下的导通电阻仅为4.0mΩ,适合需要高效率的应用。
    - 超低栅极阻抗:降低驱动损耗,提高整体系统效率。
    - 全面表征雪崩电压和电流:保证可靠性和耐用性。
    - 无铅且符合RoHS标准:环保友好。

    4. 应用案例和使用建议


    IRLR8726PbF 和 IRLU8726PbF 主要应用在以下领域:
    - 计算机处理器电源:高频率同步降压转换器,提升处理能力。
    - 电信和工业设备:高频隔离直流-直流转换器,增强系统稳定性和可靠性。
    使用建议:
    - 在设计电路时,确保电路布局合理,减少寄生电感和电容的影响。
    - 使用散热片或其他冷却措施来管理功率耗散,特别是在高负载条件下。
    - 确保驱动电路提供足够的驱动电流,以避免过高的开关损耗。

    5. 兼容性和支持


    这两种MOSFET分别支持D-Pak和I-Pak封装,适用于多种板级设计。Infineon Technologies提供了详尽的技术支持文档和在线资源,包括应用笔记和故障排除指南,以便用户更好地理解和使用这些产品。

    6. 常见问题与解决方案


    - 问题:在高电流条件下,器件发热严重。
    解决方案:增加散热措施,如使用散热片或强制风冷。

    - 问题:驱动波形不理想,开关时间长。
    解决方案:优化驱动电路,确保足够的驱动电流,减少驱动电阻。

    7. 总结和推荐


    IRLR8726PbF 和 IRLU8726PbF 的主要优点包括高效、低损耗和全面的电气特性。它们在多种应用场景下表现出色,特别是在高频率和高功率密度需求的应用场合中。基于以上优点,强烈推荐这些产品用于高性能电源设计。

IRLU8726PBF参数

参数
Vgs(th)-栅源极阈值电压 2.35V@ 50µA
通道数量 1
栅极电荷 23nC@ 4.5 V
Rds(On)-漏源导通电阻 5.8mΩ@ 25A,10V
Vgs-栅源极电压 12V
最大功率耗散 75W(Tc)
FET类型 1个N沟道
Vds-漏源极击穿电压 30V
Id-连续漏极电流 86A
Ciss-不同 Vds 时的输入最大电容 2.15nF@15V
配置 独立式
长*宽*高 6.73mm*2.38mm*6.22mm
通用封装 TO-251-3
安装方式 通孔安装
零件状态 停产
包装方式 管装
