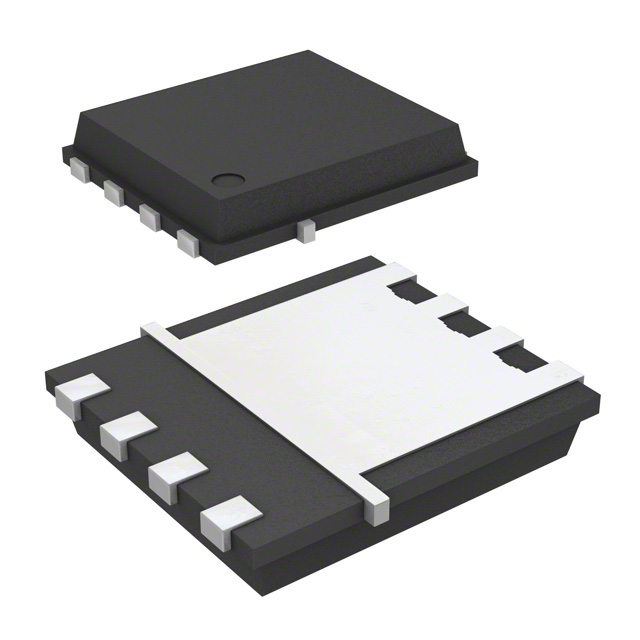

BSC440N10NS3GATMA1

产品分类: 场效应管(MOSFET)
产品描述: 29W(Tc) 20V 3.5V@ 12µA 10.8nC@ 10 V 1个N沟道 100V 44mΩ@ 12A,10V 5.3A,18A 810pF@50V SON 贴片安装
供应商型号: 2709933
供应商: 海外现货
标准整包数: 5
INFINEON TECHNOLOGIES 场效应管(MOSFET) BSC440N10NS3GATMA1

BSC440N10NS3GATMA1概述

    BSC440N10NS3 G Power Transistor 技术手册概述

    1. 产品简介


    BSC440N10NS3 G 是一款高效的电源晶体管(Power Transistor),广泛应用于各种电力电子系统中。它具备卓越的开关特性和低导通电阻(RDS(on)),能够在广泛的电流和电压范围内保持稳定的性能。这种晶体管适合用于多种应用场景,包括但不限于电机驱动、电源转换器和LED照明控制等。

    2. 技术参数


    以下是BSC440N10NS3 G 的主要技术规格:
    - 最大连续漏极电流 (ID):在 TC=25°C 时为 18 A;在 TC=100°C 时为 11 A。
    - 脉冲漏极电流 (ID,pulse):在 TC=25°C 时为 72 A。
    - 雪崩能量 (EAS):在 ID=12 A 和 RGS=25Ω 时为 18 mJ。
    - 栅源电压 (VGS):±20 V。
    - 功率耗散 (Ptot):在 TC=25°C 时为 29 W。
    - 热阻 (RthJC):- - 4.3 K/W。
    - 最大工作温度 (Tj):-55°C 至 150°C。
    - 封装类型:PG-TDSON-8。

    3. 产品特点和优势


    BSC440N10NS3 G 具备以下几个显著特点和优势:
    - 高可靠性:耐高温、高压及高电流环境,适用于严苛的应用条件。
    - 低导通电阻:在 VGS=10 V 下的典型值为 38 mΩ,在 VGS=6 V 下的典型值为 48.3 mΩ,这使得其在电力转换应用中表现优异。
    - 出色的开关特性:具有低输入电容 (Ciss) 和输出电容 (Coss),有助于快速开关,降低功耗。
    - 卓越的散热性能:热阻较低,便于有效的散热管理。

    4. 应用案例和使用建议


    - 应用案例:BSC440N10NS3 G 常用于电机驱动电路,通过低 RDS(on) 实现高效功率转换。此外,它也可用于电源转换器中,提供可靠的开关功能。
    - 使用建议:确保安装在具有良好散热性能的PCB上,并考虑使用适当的冷却措施(如散热片)以避免过热。使用时应注意不要超过最大额定电流和电压,特别是在高温环境下。

    5. 兼容性和支持


    - 兼容性:BSC440N10NS3 G 可与其他标准封装的器件互换使用,方便设计集成。
    - 支持和服务:制造商提供了详尽的技术文档和客户支持服务,用户可以通过官方网站和技术论坛获得技术支持。

    6. 常见问题与解决方案


    - 问题1:如何正确选择合适的栅源电压?
    - 解答:推荐使用 VGS=10 V 进行驱动,这可实现最佳性能和稳定性。
    - 问题2:在什么情况下需要外部散热器?
    - 解答:当实际工作环境温度较高,或者预期连续工作电流较大时,建议使用外部散热器以保证器件正常工作。
    - 问题3:如何测量栅源阈值电压 (VGS(th))?
    - 解答:使用专用的测试仪器,并按照数据手册提供的步骤进行测量。

    7. 总结和推荐


    综上所述,BSC440N10NS3 G 是一款高性能的电源晶体管,具有出色的开关特性和低导通电阻,适用于多种电力电子应用。它不仅可靠稳定,还具备良好的散热性能和出色的兼容性。对于希望提高系统效率和可靠性的设计者而言,BSC440N10NS3 G 是一个理想的选择。
    我们强烈推荐在需要高效、可靠的电力转换场合中使用 BSC440N10NS3 G。

BSC440N10NS3GATMA1参数

参数
FET类型 1个N沟道
Id-连续漏极电流 5.3A,18A
通道数量 -
Ciss-不同 Vds 时的输入最大电容 810pF@50V
栅极电荷 10.8nC@ 10 V
Vgs(th)-栅源极阈值电压 3.5V@ 12µA
最大功率耗散 29W(Tc)
Vgs-栅源极电压 20V
配置 -
Rds(On)-漏源导通电阻 44mΩ@ 12A,10V
Vds-漏源极击穿电压 100V
通用封装 SON
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
