IPA50R380CEXKSA2

产品分类: 场效应管(MOSFET)
产品描述: MOSFET管, 14.1 A, PG-TO 220 FullPAK封装
供应商型号: REB-TMOS1429
供应商: 海外现货
标准整包数: 50

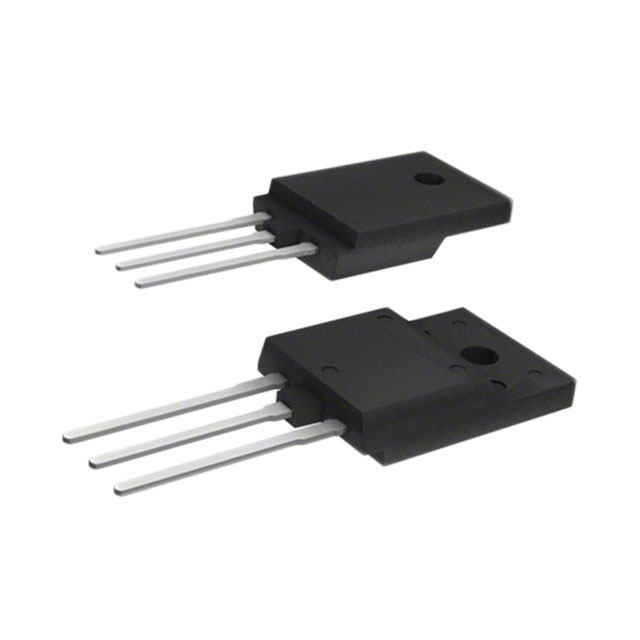

INFINEON TECHNOLOGIES 场效应管(MOSFET) IPA50R380CEXKSA2

IPA50R380CEXKSA2概述

    IPA50R380CE MOSFET 技术手册

    1. 产品简介


    IPA50R380CE 是一款由 Infineon Technologies 生产的 CoolMOS CE 高压功率 MOSFET。它采用了超级结(Superjunction)原理,专为消费电子产品和照明市场设计,以实现高性能和低成本的目标。CoolMOS CE 平台的特点是结合了快速开关能力,同时保持易用性和高性价比。IPA50R380CE 具有低损耗、高鲁棒性和易于驱动的特点,适用于多种应用场合。

    2. 技术参数


    IPA50R380CE 的主要技术规格如下:
    | 参数 | 单位 | 值 |
    |
    | VDS(最大值温度) | V | 550 |
    | RDS(on)(最大值) | Ω | 0.38 |
    | 连续漏极电流 | A | 14.1 |
    | Qg(典型值) | nC | 24.8 |
    | 脉冲漏极电流 | A | 32.4 |
    | Eoss @ 400V | µJ | 2.54 |
    此外,IPA50R380CE 还具有以下关键性能参数:
    - 额定电压:500V
    - 热阻抗:RthJC = 4.28°C/W, RthJA = 80°C/W
    - 耐绝缘电压:2500 V Vrms,Tc = 25°C,t = 1min
    - 静态特性:V(BR)DSS = 500V, V(GS)th = 3.00V
    - 动态特性:td(on) = 7.2ns, tr = 5.6ns, td(off) = 35ns, tf = 8.6ns

    3. 产品特点和优势


    - 低损耗:通过非常低的 RDS(on)Qg 和 Eoss 值实现。
    - 高鲁棒性:具有很强的反向恢复能力。
    - 易于使用/驱动:简化了电路设计。
    - 环保材料:采用无铅镀层和无卤素模塑料。
    这些特点使得 IPA50R380CE 在多种高压电源转换应用中表现出色,特别是在要求高效率、可靠性和成本效益的应用中。

    4. 应用案例和使用建议


    IPA50R380CE 可广泛应用于:
    - 功率因数校正(PFC)阶段
    - 硬开关 PWM 阶段
    - 谐振开关阶段,例如 PC Silverbox、适配器、LCD & PDP TV 和室内照明
    使用建议:
    - 当并联 MOSFET 时,推荐使用铁氧体磁珠或独立的达林顿管。

    5. 兼容性和支持


    IPA50R380CE 与标准 TO-220 FullPAK 封装兼容。Infineon Technologies 提供相关工具和资源,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    问题 1:如何处理 MOSFET 并联?
    解决方案:推荐使用铁氧体磁珠或独立的达林顿管进行并联。
    问题 2:如何确定产品的最高耐受电压?
    解决方案:查看 V(BR)DSS 的额定值,对于 IPA50R380CE,该值为 500V。

    7. 总结和推荐


    IPA50R380CE 是一款高效的高压功率 MOSFET,具备出色的性能、易用性和高可靠性。它特别适合于需要高效率和高鲁棒性的应用场景。考虑到其优良的特性和广泛的应用范围,强烈推荐使用该产品。
    此文章基于 Infineon Technologies 提供的技术手册,详细介绍了 IPA50R380CE MOSFET 的特性、参数和适用场景,为用户提供了一个全面的技术参考。

IPA50R380CEXKSA2参数

参数
Vgs-栅源极电压 20V
栅极电荷 24.8nC@ 10 V
通道数量 1
配置 独立式
Rds(On)-漏源导通电阻 380mΩ@ 3.2A,13V
Vgs(th)-栅源极阈值电压 3.5V@ 260µA
Id-连续漏极电流 6.3A
Vds-漏源极击穿电压 500V
Ciss-不同 Vds 时的输入最大电容 584pF@100V
最大功率耗散 29.2W(Tc)
FET类型 1个N沟道
长*宽*高 10.65mm*4.85mm*16.15mm
通用封装 TO-220
安装方式 通孔安装
零件状态 在售
包装方式 管装

IPA50R380CEXKSA2厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IPA50R380CEXKSA2数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IPA50R380CEXKSA2 IPA50R380CEXKSA2数据手册

IPA50R380CEXKSA2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 0.4706 ¥ 4.127
150+ $ 0.4583 ¥ 4.0193
300+ $ 0.4501 ¥ 3.9476
500+ $ 0.4066 ¥ 3.5655
1500+ $ 0.3849 ¥ 3.3757
库存: 900
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 206.35
