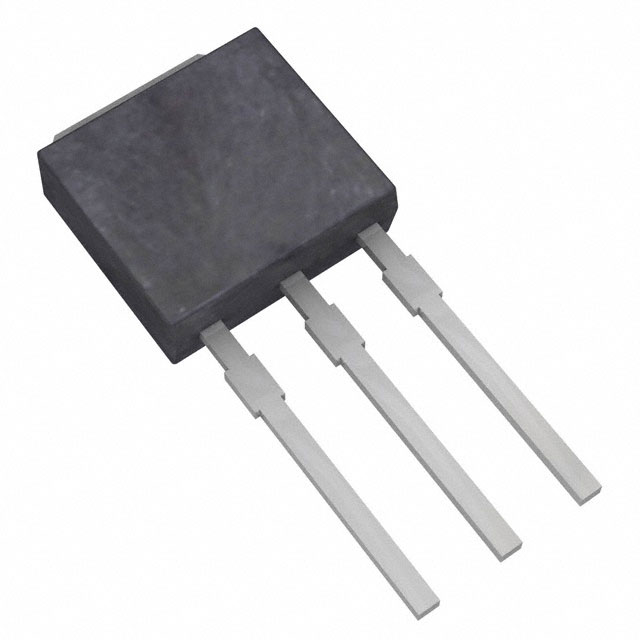

IRFU3303PBF

产品分类: 场效应管(MOSFET)
产品描述: 57W(Tc) 20V 4V@ 250µA 29nC@ 10 V 1个N沟道 30V 31mΩ@ 18A,10V 33A 750pF@25V IPAK,TO-251AA 通孔安装 6.73mm*2.38mm*6.22mm
供应商型号: IRFU3303PBF-ND
供应商: Digi-Key
标准整包数: 1
INFINEON TECHNOLOGIES 场效应管(MOSFET) IRFU3303PBF

IRFU3303PBF概述


    产品简介


    本文档介绍的是一个高性能的N沟道增强型MOSFET(金属氧化物半导体场效应晶体管),型号为IRFU120。它主要适用于各种电力转换应用,如电机驱动、开关电源、直流-直流转换器以及功率放大器等。MOSFET因其高输入阻抗、低导通电阻和快速开关速度等特点而备受青睐,能够有效提高系统效率并减少热量损耗。

    技术参数


    | 参数 | 规格 |

    | 类型 | N沟道增强型MOSFET |
    | 最大栅极电压(Vgs) | ±20V |
    | 最大漏极电流(Id) | 18A |
    | 最大漏源电压(Vds) | 15V |
    | 工作温度范围 | -55°C至+175°C |
    | 热阻(Rthjc) | 1.63°C/W |
    | 最小栅源电容(Ciss) | 4150pF |
    | 最小栅漏电容(Coss) | 440pF |
    | 最小栅-漏电容(Crss) | 80pF |

    产品特点和优势


    IRFU120具有许多显著的优势,使其在多种应用场景中表现出色。首先,它具备非常低的导通电阻(Rds(on)),这意味着在工作时能够有效地降低损耗和发热量。其次,该MOSFET拥有高输入阻抗,因此不会从驱动电路中汲取过多电流,从而简化了驱动电路的设计。最后,它的快速开关速度使得IRFU120在高频应用中表现出色,特别适合于电机驱动和其他需要快速响应的应用场景。

    应用案例和使用建议


    IRFU120广泛应用于各种电力转换应用,比如电机驱动、开关电源和逆变器。在设计电路时,应该注意确保其工作温度保持在规定的范围内,以避免过热问题。此外,在高频应用中,还需要特别注意寄生电感和电容的影响,这可能会影响电路的稳定性和性能。

    兼容性和支持


    IRFU120可以与现有的标准电路板兼容,因此不需要对现有系统进行重大修改即可集成。厂家提供了详细的技术文档和专业的技术支持,以便用户更好地理解和利用该产品。同时,还提供了一系列工具和软件,帮助用户优化电路设计和性能。

    常见问题与解决方案


    1. 问题:导通电阻(Rds(on))过大
    - 解决方法: 检查工作温度是否超出推荐范围,或者考虑更换为更适合的型号。

    2. 问题:高温环境下工作不稳定
    - 解决方法: 使用散热片或其他散热装置来降低工作温度,确保温度不超过最大额定值。

    3. 问题:驱动电路不稳定
    - 解决方法: 检查驱动电路的设计,确保信号波形没有明显的失真或干扰。

    总结和推荐


    IRFU120是一款高效的N沟道增强型MOSFET,具有较低的导通电阻和快速的开关速度。这些特点使得它非常适合用于电机驱动和电源转换应用中。如果您正在寻找一款高效且可靠的电力电子解决方案,IRFU120是一个非常好的选择。

IRFU3303PBF参数

参数
Id-连续漏极电流 33A
Vgs(th)-栅源极阈值电压 4V@ 250µA
FET类型 1个N沟道
Vgs-栅源极电压 20V
最大功率耗散 57W(Tc)
Rds(On)-漏源导通电阻 31mΩ@ 18A,10V
Vds-漏源极击穿电压 30V
通道数量 1
Ciss-不同 Vds 时的输入最大电容 750pF@25V
栅极电荷 29nC@ 10 V
配置 独立式
长*宽*高 6.73mm*2.38mm*6.22mm
通用封装 IPAK,TO-251AA
安装方式 通孔安装
零件状态 停产
包装方式 管装
