首页  >  产品百科  >  IRFI7446GPBF

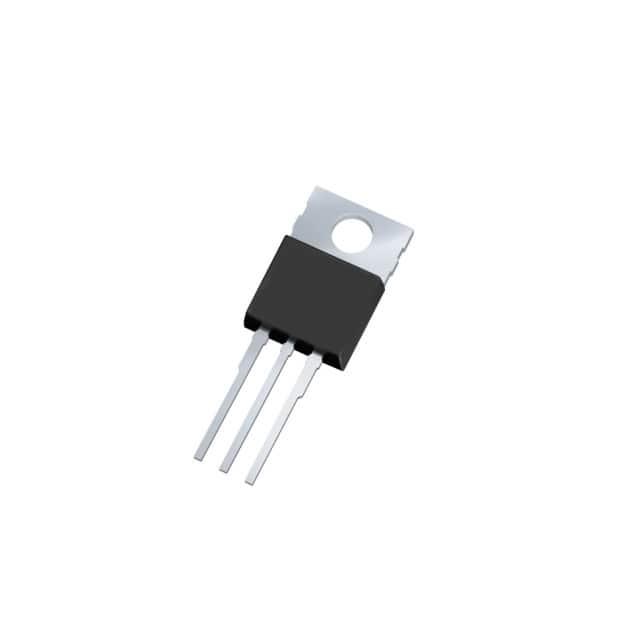

IRFI7446GPBF

产品分类: 场效应管(MOSFET)
产品描述: 40.5W(Tc) 20V 3.9V@ 100µA 90nC@ 10 V 1个N沟道 40V 3.3mΩ@ 48A,10V 80A 3.199nF@25V TO-220AB 通孔安装 10mm*4.4mm*15.65mm
供应商型号: CY-IRFI7446GPBF
供应商: Avnet
标准整包数: 1
INFINEON TECHNOLOGIES 场效应管(MOSFET) IRFI7446GPBF

IRFI7446GPBF概述

    StrongIRFET™ IRFI7446GPbF HEXFET® Power MOSFET

    1. 产品简介


    StrongIRFET™ IRFI7446GPbF 是一款高效率、高性能的HEXFET®功率MOSFET(金属氧化物半导体场效应晶体管),适用于多种电子设备和系统。其主要特点在于其卓越的耐压能力和低导通电阻,使其非常适合用于直流/交流转换器、电池供电电路、半桥和全桥拓扑结构等领域。

    2. 技术参数


    - 额定电压 (VDSS):40V
    - 导通电阻 (RDS(on)):2.6mΩ(典型值),最大3.3mΩ
    - 连续漏极电流 (ID):80A(TC = 25°C时)
    - 脉冲漏极电流 (IDM):320A(限于最大结温)

    3. 产品特点和优势


    - 改进的栅极、雪崩和动态dV/dt鲁棒性
    - 完全表征的电容和雪崩SOA(安全工作区)
    - 增强的体二极管dV/dt和dI/dt能力
    - 无铅且符合RoHS标准

    4. 应用案例和使用建议


    IRFI7446GPbF MOSFET适用于多种应用场景,包括:
    - 有刷电机驱动
    - 无刷电机驱动
    - 电池供电电路
    - 半桥和全桥拓扑结构
    - 同步整流
    - 谐振模式电源供应器
    - OR-ing和冗余电源开关
    在实际应用中,应确保散热良好以避免热过载,特别是在高功率应用中。此外,在设计电路时应注意驱动器的选择和配置,以充分发挥其性能。

    5. 兼容性和支持


    IRFI7446GPbF MOSFET采用TO-220AB全包封装,适合插入式安装。尽管制造商不建议用于表面贴装应用,但它仍与其他标准电源管理器件兼容。国际整流器公司提供详尽的技术支持和维护服务,确保客户能够充分利用产品的性能。

    6. 常见问题与解决方案


    - 问题:高温下性能下降
    - 解决方案: 使用高效的散热器或风扇来降低器件的工作温度。

    - 问题:启动瞬间电流过高
    - 解决方案: 适当选择和配置栅极驱动器,以确保平稳的启动过程。

    - 问题:雪崩能量限制
    - 解决方案: 仔细规划电路,确保雪崩事件的频率和强度不会超出器件的极限。

    7. 总结和推荐


    StrongIRFET™ IRFI7446GPbF HEXFET® Power MOSFET凭借其卓越的性能、高可靠性和广泛的应用范围,是值得推荐的产品。它不仅能满足大多数电力电子应用的需求,还具有出色的鲁棒性和耐用性,能够在苛刻的工作环境中保持稳定运行。无论是对于工业控制还是消费电子产品,都是一款值得信赖的高性能组件。

IRFI7446GPBF参数

参数
栅极电荷 90nC@ 10 V
最大功率耗散 40.5W(Tc)
Id-连续漏极电流 80A
Rds(On)-漏源导通电阻 3.3mΩ@ 48A,10V
通道数量 1
Ciss-不同 Vds 时的输入最大电容 3.199nF@25V
Vds-漏源极击穿电压 40V
FET类型 1个N沟道
配置 独立式
Vgs-栅源极电压 20V
Vgs(th)-栅源极阈值电压 3.9V@ 100µA
长*宽*高 10mm*4.4mm*15.65mm
通用封装 TO-220AB
安装方式 通孔安装
零件状态 最后售卖
包装方式 散装,管装

IRFI7446GPBF厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IRFI7446GPBF数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IRFI7446GPBF IRFI7446GPBF数据手册

IRFI7446GPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.7145 ¥ 6.1486
300+ $ 0.708 ¥ 6.0932
500+ $ 0.7014 ¥ 6.0378
1000+ $ 0.6818 ¥ 5.7608
5000+ $ 0.6818 ¥ 5.7608
库存: 3829
起订量: 163 增量: 1
交货地:
最小起订量为:100
合计: ¥ 614.86
直接购买
加入购物车
