首页  >  产品百科  >  IRFH5206TRPBF

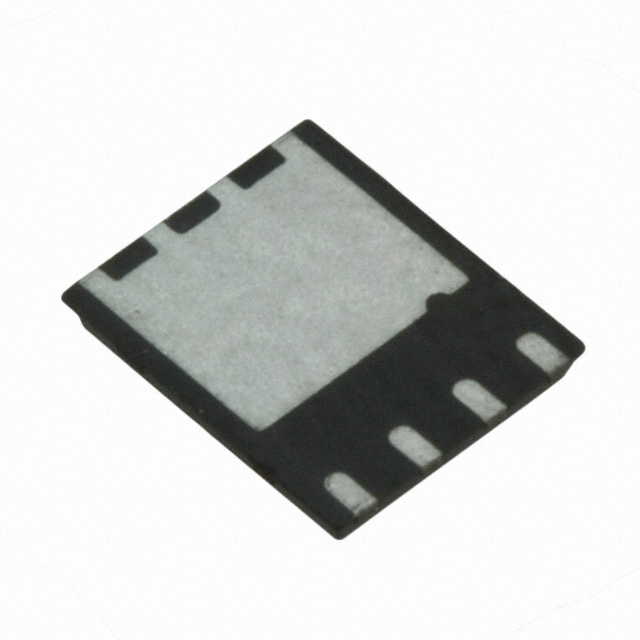

IRFH5206TRPBF

产品分类: 场效应管(MOSFET)
产品描述: 3.6W(Ta),100W(Tc) 20V 4V@ 100µA 60nC@ 10 V 1个N沟道 60V 6.7mΩ@ 50A,10V 16A,89A 2.49nF@25V QFN 贴片安装
供应商型号: 2577162
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES 场效应管(MOSFET) IRFH5206TRPBF

IRFH5206TRPBF概述

    HEXFET Power MOSFET 技术手册

    产品简介


    HEXFET Power MOSFET 是一款高性能的功率金属氧化物半导体场效应晶体管(Power MOSFET),广泛应用于各种电力转换和驱动系统中。这类器件的主要功能包括:同步整流、直流电机逆变器、DC-DC 变换器以及升压转换器。它们能够有效降低功耗,提高系统的可靠性和效率。

    技术参数


    - 电气特性
    - 漏源电压 \(V{DS}\):60V
    - 栅源电压 \(V{GS}\):±20V
    - 连续漏极电流 \(ID\)(TA = 25°C):89A
    - 脉冲漏极电流 \(I{DM}\):350A
    - 功率耗散 \(PD\)(TA = 25°C):13W
    - 热阻 \(R{\theta JA}\):35°C/W
    - 静态漏源导通电阻 \(R{DS(on)}\)(@ VGS = 10V):6.7mΩ
    - 门电荷 \(Qg\):40nC
    - 热阻参数
    - 结到外壳热阻 \(R{\theta JC}\)(底部):1.2°C/W
    - 结到环境热阻 \(R{\theta JA}\):35°C/W

    产品特点和优势


    - 低导通电阻:\(R{DS(on)} \leq 6.7m\Omega\),使得传导损耗显著降低。
    - 低热阻:能够更好地散热。
    - 100% 测试:增加可靠性。
    - 低轮廓设计:提升功率密度。
    - 行业标准引脚配置:确保多供应商兼容性。
    - 无铅、无溴化物、无卤素:更加环保。
    - 工业级认证:提供更高的可靠性。

    应用案例和使用建议


    - 同步整流:适用于二次侧同步整流,减少传导损耗。
    - 直流电机逆变器:提供高效的逆变控制。
    - DC-DC 变换器:用于电源模块,如砖形变换器。
    - 升压转换器:在高能效转换器中应用。
    使用建议:
    - 确保足够的散热措施以维持器件的正常工作温度。
    - 在设计电路时,合理设置门电阻 \(RG\),以优化开关时间和降低栅极电荷 \(Qg\)。

    兼容性和支持


    - 兼容性:符合行业标准引脚配置,确保多供应商兼容性。
    - 技术支持:如有疑问,请联系国际整流器的销售代表,提供更多支持和指导。

    常见问题与解决方案


    - 问题:如何确定合适的门电阻 \(RG\)?
    - 解决方案:根据应用需求选择适当的 \(RG\),一般在1.7Ω左右。

    - 问题:如何处理过高的温升?
    - 解决方案:增加散热片,使用更好的散热材料,确保环境温度不超过最大工作温度。

    总结和推荐


    HEXFET Power MOSFET凭借其出色的低导通电阻、可靠的热管理和多供应商兼容性,在电力转换和驱动系统中表现出色。适合在同步整流、逆变器、DC-DC 变换器和升压转换器中使用。鉴于其高效的性能和广泛的应用范围,强烈推荐使用。
    希望以上内容对您有所帮助!如果您有任何进一步的需求或问题,请随时告知。

IRFH5206TRPBF参数

参数
Rds(On)-漏源导通电阻 6.7mΩ@ 50A,10V
Id-连续漏极电流 16A,89A
Vgs-栅源极电压 20V
Vds-漏源极击穿电压 60V
Ciss-不同 Vds 时的输入最大电容 2.49nF@25V
Vgs(th)-栅源极阈值电压 4V@ 100µA
最大功率耗散 3.6W(Ta),100W(Tc)
配置 -
栅极电荷 60nC@ 10 V
FET类型 1个N沟道
通道数量 -
通用封装 QFN
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

IRFH5206TRPBF厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IRFH5206TRPBF数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IRFH5206TRPBF IRFH5206TRPBF数据手册

IRFH5206TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
