IPSA70R950CEAKMA1

产品分类: 场效应管(MOSFET)
产品描述: Infineon N沟道增强型MOS管 CoolMOS CE系列, Vds=700 V, 8.7 A, IPAK (TO-251)封装, 通孔安装, 3引脚
供应商型号: CY-IPSA70R950CEAKMA1
供应商: Avnet
标准整包数: 1

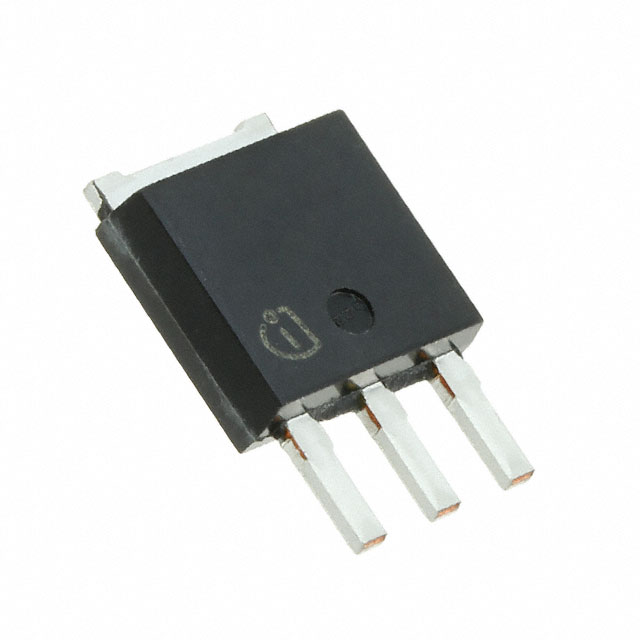

INFINEON TECHNOLOGIES 场效应管(MOSFET) IPSA70R950CEAKMA1

IPSA70R950CEAKMA1概述

    IPSA70R950CE MOSFET 技术手册

    产品简介


    IPSA70R950CE 是一款由 Infineon Technologies 设计的700V CoolMOS CE 功率晶体管,属于超结(Superjunction)技术下的快速开关功率 MOSFET。这种器件主要应用于消费类电子产品和照明市场,能够在保持高效能的同时降低制造成本。它的主要优势在于极低的损耗、非常高的开关鲁棒性、易于驱动,且符合无铅电镀和无卤模具化合物标准。

    技术参数


    | 参数 | 符号 | 单位 | 最小值 | 典型值 | 最大值 | 测试条件 |
    ||
    | 漏源击穿电压 | V(BR)DSS | V | - | - | 700 | VGS=0V, ID=1mA |
    | 门阈值电压 | V(GS)th | V | 2.5 | 3.0 | 3.5 | VDS=VGS, ID=0.15mA |
    | 栅源漏电流 | IDSS | μA | - | - | 10 | VDS=700V, VGS=0V, Tj=25°C |
    | 栅源泄漏电流 | IGSS | nA | - | - | 100 | VGS=20V, VDS=0V |
    | 漏源导通电阻 | RDS(on) | Ω | - | 0.86 | 2.22 | VGS=10V, ID=1.5A, Tj=25°C |

    产品特点和优势


    - 极低的损耗:由于极低的FOM RdsonQg 和 Eoss。
    - 非常高的开关鲁棒性。
    - 易于驱动和使用。
    - 符合无铅电镀和无卤模具化合物标准。
    - 标准级应用认证。

    应用案例和使用建议


    IPSA70R950CE 适用于多种应用,例如适配器、LCD & PDP TV 和室内照明系统。在实际使用过程中,建议根据负载特性和电源需求选择合适的栅极电阻来实现最佳性能。对于高频率应用,可能需要额外的去耦电容以提高稳定性和减少电磁干扰。

    兼容性和支持


    IPSA70R950CE 与其他 Infineon Technologies 的相关产品兼容,提供了详细的应用说明和仿真模型,可在 Infineon Technologies 官方网站获取。

    常见问题与解决方案


    1. 问题: 在高温环境下出现过热现象。
    - 解决方法: 确保良好的散热设计,使用适当的散热片或风扇,并遵循推荐的最大功率耗散值。
    2. 问题: 开关速度不理想。
    - 解决方法: 调整栅极电阻,增加栅极驱动电流以缩短开关时间。

    总结和推荐


    总体而言,IPSA70R950CE 是一款高性能的 MOSFET,特别适合用于消费类和照明市场。它具备低损耗、高可靠性以及易于驱动的特点。尽管初始投资可能较高,但从长期来看,这些优势能够显著提高系统的效率和稳定性。强烈推荐在适配器、电视及照明系统中使用此款器件。

IPSA70R950CEAKMA1参数

参数
Id-连续漏极电流 8.7A
最大功率耗散 94W(Tc)
栅极电荷 15.3nC@ 10 V
Ciss-不同 Vds 时的输入最大电容 328pF@100V
Vgs(th)-栅源极阈值电压 3.5V@ 150µA
通道数量 -
FET类型 1个N沟道
Rds(On)-漏源导通电阻 950mΩ@ 1.5A,10V
Vgs-栅源极电压 20V
配置 -
Vds-漏源极击穿电压 700V
长*宽*高 6.6mm*2.29mm*6.1mm
通用封装 IPAK,TO-251
安装方式 通孔安装
零件状态 停产
包装方式 散装,管装

IPSA70R950CEAKMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IPSA70R950CEAKMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IPSA70R950CEAKMA1 IPSA70R950CEAKMA1数据手册

IPSA70R950CEAKMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.249 ¥ 2.1428
500+ $ 0.2467 ¥ 2.1233
1000+ $ 0.2398 ¥ 2.0259
5000+ $ 0.2398 ¥ 2.0259
库存: 33911
起订量: 467 增量: 1
交货地:
最小起订量为:300
合计: ¥ 642.84
直接购买
加入购物车
