IRLHS2242TRPBF

产品分类: 场效应管(MOSFET)
产品描述: Infineon P沟道增强型MOS管 HEXFET系列, Vds=20 V, 7.2 A, DFN2020封装, 表面贴装, 6引脚
供应商型号: UA-IRLHS2242TRPBF
供应商: 海外现货
标准整包数: 4000

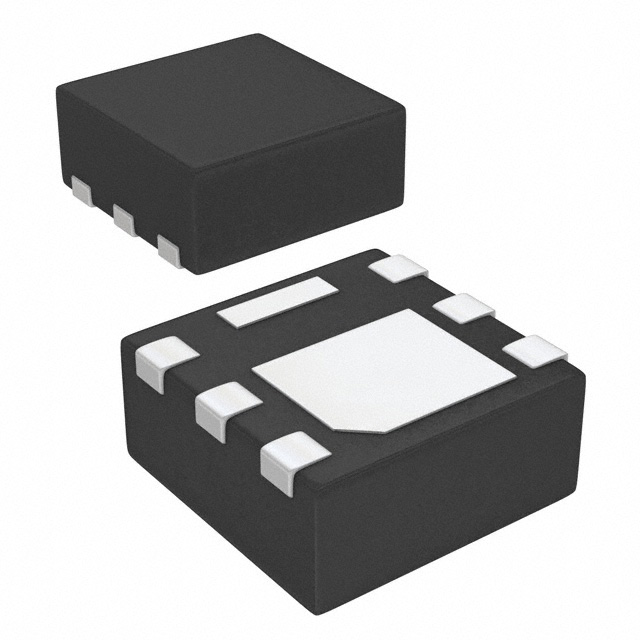

INFINEON TECHNOLOGIES 场效应管(MOSFET) IRLHS2242TRPBF

IRLHS2242TRPBF概述

    HEXFET Power MOSFET 技术手册

    1. 产品简介


    HEXFET Power MOSFET 是一种高效的功率金属氧化物半导体场效应晶体管(Power MOSFET),广泛应用于电池充放电开关、系统/负载开关等领域。这种MOSFET具备出色的性能和可靠性,适用于各种工业应用。

    2. 技术参数


    - 电气特性
    - 漏源电压 \( V{DS} \): -20 V
    - 栅源电压 \( V{GS} \): ±12 V
    - 连续漏电流 \( ID \) @ \( TA \)=25°C:9.6 A
    - 静态导通电阻 \( R{DS(on)} \) @ \( V{GS} \)=4.5V:31 mΩ
    - 静态导通电阻 \( R{DS(on)} \) @ \( V{GS} \)=2.5V:53 mΩ
    - 门极总电荷 \( Qg \):9.6 nC
    - 工作环境
    - 工作结温范围:-55°C 至 +150°C
    - 储存温度范围:-55°C 至 +150°C
    - 热阻
    - 结到外壳热阻 \( R{\theta JC(bottom)} \): 13°C/W
    - 结到外壳热阻 \( R{\theta JC(top)} \): 90°C/W
    - 结到环境热阻 \( R{\theta JA} \): 60°C/W

    3. 产品特点和优势


    - 低热阻设计:低于13°C/W,有助于更好的散热效果。
    - 低轮廓设计:高度不超过1.0毫米,提升功率密度。
    - 行业标准引脚布局:实现多供应商兼容性。
    - 兼容表面贴装技术:简化制造工艺。
    - 符合RoHS标准:不含铅、溴及卤素,环保友好。
    - 工业级认证:提高可靠性和长期稳定性。

    4. 应用案例和使用建议


    - 电池充放电开关:适用于便携式设备和电池管理系统。
    - 系统/负载开关:用于各类负载控制,特别是在需要快速响应的应用场合。
    使用建议:
    - 确保电路设计时充分考虑MOSFET的热管理,避免过热。
    - 在高频率开关应用中,需关注开关损耗,适当降低栅极电阻以优化开关时间。

    5. 兼容性和支持


    - 与现有的表面贴装技术兼容,便于集成到现有系统中。
    - 产品提供良好的技术支持,确保客户在使用过程中遇到问题时能够及时获得帮助。

    6. 常见问题与解决方案


    - 问题:连续工作时发热严重
    - 解决方法:确保良好散热,如增加散热片或采用水冷等方式。
    - 问题:开关损耗大
    - 解决方法:调整栅极电阻,优化开关波形。
    - 问题:噪声干扰
    - 解决方法:加强PCB布线规划,采用适当的滤波措施。

    7. 总结和推荐


    HEXFET Power MOSFET凭借其高效、可靠的特性,适用于多种工业应用。其独特的低热阻设计、兼容性以及环保特性使其在市场上具有较强的竞争力。综上所述,推荐使用这款产品。

IRLHS2242TRPBF参数

参数
Id-连续漏极电流 7.2A,15A
栅极电荷 12nC@ 10 V
Vgs(th)-栅源极阈值电压 1.1V@ 10µA
通道数量 1
最大功率耗散 2.1W(Ta),9.6W(Tc)
Vds-漏源极击穿电压 20V
FET类型 1个P沟道
Rds(On)-漏源导通电阻 31mΩ@ 8.5A,4.5V
Vgs-栅源极电压 12V
Ciss-不同 Vds 时的输入最大电容 877pF@10V
配置 独立式quintdrain双源
长*宽*高 2mm*2mm*900μm
通用封装 PQFN-6
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

IRLHS2242TRPBF厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IRLHS2242TRPBF数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IRLHS2242TRPBF IRLHS2242TRPBF数据手册

IRLHS2242TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
