首页  >  产品百科  >  IRFH5220TR2PBF

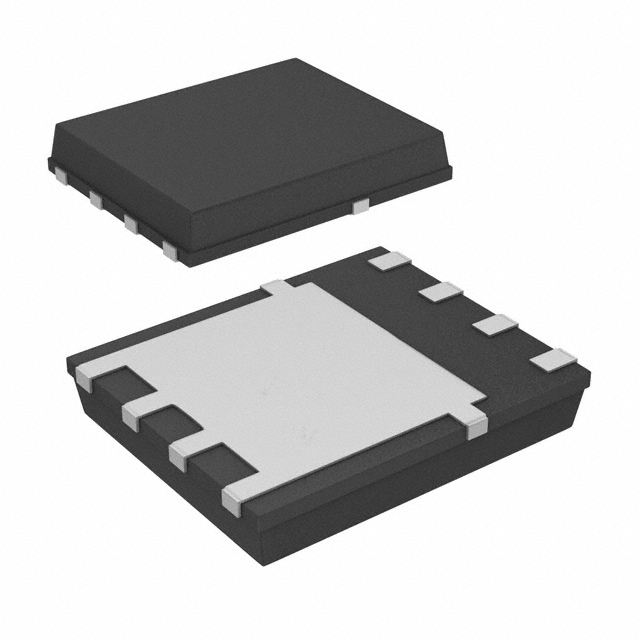

IRFH5220TR2PBF

产品分类: 场效应管(MOSFET)
产品描述: 3.6W 20V 5V@ 100µA 30nC@ 10 V 1个N沟道 200V 99.9mΩ@ 5.8A,10V 3.8A 1.38nF@50V PQFN-8 贴片安装 6mm*5mm*830μm
供应商型号: IRFH5220TR2PBFCT-ND
供应商: Digi-Key
标准整包数: 1
INFINEON TECHNOLOGIES 场效应管(MOSFET) IRFH5220TR2PBF

IRFH5220TR2PBF概述

    HEXFET Power MOSFET 技术手册

    1. 产品简介


    HEXFET Power MOSFET 是一种高性能功率金属氧化物半导体场效应晶体管(Power MOSFET),设计用于高效的直流到直流转换应用。该产品主要用于同步整流器的二次侧、直流电机逆变器、砖形DC-DC转换器和升压转换器。它采用PQFN 5x6 mm封装,具有低导通电阻(RDS(on))和高电流处理能力,非常适合在需要高效率和低热耗的应用中使用。

    2. 技术参数


    - 电压参数
    - VDS(漏源电压):最大值为200V
    - VGS(栅源电压):±20V
    - 电流参数
    - 在TA = 25°C时,连续漏极电流ID为20A
    - 在TA = 70°C时,连续漏极电流ID为20A
    - 在TC(Bottom) = 25°C时,连续漏极电流ID为20A
    - 在TC(Bottom) = 100°C时,连续漏极电流ID为5.8A
    - 热阻抗
    - RθJC(底部结到外壳):最大值1.2°C/W
    - RθJC(顶部结到外壳):最大值15°C/W
    - RθJA(结到环境):最大值35°C/W
    - 其他参数
    - 最大脉冲漏极电流IDM:3.8A
    - 最大功率损耗PD:5.8W(TA = 25°C时)
    - 典型总栅极电荷Qg:20nC
    - 静态漏源导通电阻RDS(on):最大值99.9mΩ(VGS = 10V时)

    3. 产品特点和优势


    - 低RDS(on):降低导通损耗,提高效率
    - 低热阻抗:改善热耗散,增强可靠性
    - 100% Rg测试:提高可靠性
    - 低轮廓封装:增加功率密度
    - 行业标准引脚配置:支持多供应商兼容
    - RoHS符合:无铅、无溴、无卤素,环保
    - 工业级资格认证:提升可靠性

    4. 应用案例和使用建议


    - 二次侧同步整流:适用于需要高效率电源转换的应用
    - 电机逆变器:适用于需要高电流处理能力和低热阻抗的电机控制
    - 砖形DC-DC转换器:适合要求高集成度和小体积的应用
    - 升压转换器:适用于输入电压较低而输出电压较高的场合
    使用建议:
    - 确保良好的散热设计,以利用低热阻抗的特点
    - 注意不要超过额定的栅源电压和漏源电压,以免损坏器件

    5. 兼容性和支持


    - 兼容性:与其他供应商的同类产品兼容
    - 支持和维护:可通过国际整流器公司网站获取支持,联系销售人员或访问其官方网站

    6. 常见问题与解决方案


    - 问题1:过高的工作温度导致损坏
    - 解决方案:确保良好的散热设计,使用铜散热片并提供充足的空气流通。
    - 问题2:栅极驱动不当
    - 解决方案:确保栅极电阻(RG)值合适,使用适当的栅极驱动电路。

    7. 总结和推荐


    HEXFET Power MOSFET 是一款高效、可靠的功率转换组件,具备多种优势,如低导通电阻、高电流处理能力和低热阻抗。这些特点使其在多种应用中表现出色。综合考虑其高性能和广泛的应用范围,强烈推荐使用这款产品。

IRFH5220TR2PBF参数

参数
通道数量 1
栅极电荷 30nC@ 10 V
Id-连续漏极电流 3.8A
Rds(On)-漏源导通电阻 99.9mΩ@ 5.8A,10V
Ciss-不同 Vds 时的输入最大电容 1.38nF@50V
Vds-漏源极击穿电压 200V
最大功率耗散 3.6W
配置 独立式
Vgs(th)-栅源极阈值电压 5V@ 100µA
FET类型 1个N沟道
Vgs-栅源极电压 20V
长*宽*高 6mm*5mm*830μm
通用封装 PQFN-8
安装方式 贴片安装

IRFH5220TR2PBF厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IRFH5220TR2PBF数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IRFH5220TR2PBF IRFH5220TR2PBF数据手册

IRFH5220TR2PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
