IPP030N10N5AKSA1

产品分类: 场效应管(MOSFET)
产品描述: Infineon N沟道增强型MOS管 CoolMOS系列, Vds=100 V, 120 A, TO-220封装, 通孔安装, 3引脚
供应商型号: IPP030N10N5AKSA1
供应商: 国内现货
标准整包数: 1

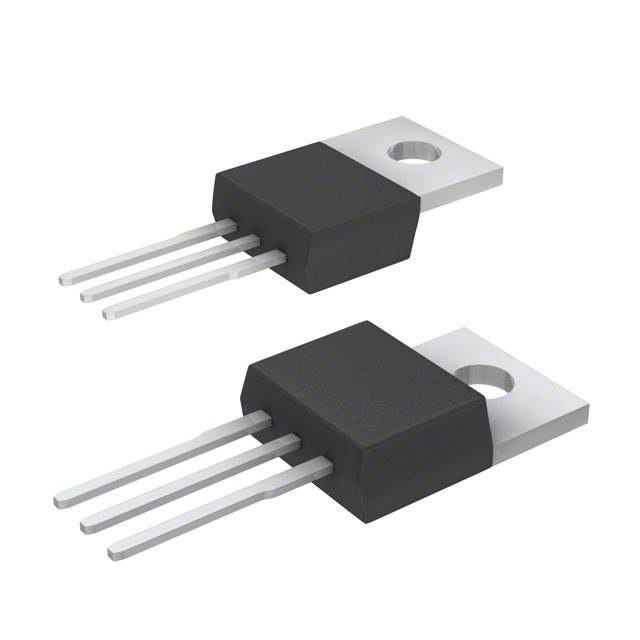

INFINEON TECHNOLOGIES 场效应管(MOSFET) IPP030N10N5AKSA1

IPP030N10N5AKSA1概述

    IPP030N10N5 OptiMOS™5 Power Transistor Technical Review

    1. 产品简介


    IPP030N10N5 是一种采用 TO-220-3 封装的 N 沟道增强型 MOSFET,属于 Infineon Technologies 的 OptiMOS™5 系列。这款电子元器件主要用于高频开关电源及同步整流应用,具备出色的栅极电荷乘以导通电阻 (FOM) 和非常低的导通电阻 (RDS(on)),适合于功率转换系统中的关键组件。其额定电压为 100V,最大连续漏极电流可达 120A,在各种电力电子设备中表现出色。

    2. 技术参数


    以下是 IPP030N10N5 的主要技术规格:
    - 额定电压 (VDS): 100V
    - 最大导通电阻 (RDS(on), max): 3.0mΩ
    - 最大连续漏极电流 (ID): 120A
    - 输出电容 (Qoss): 142nC
    - 栅极电荷 (QG): 112nC
    - 最大功耗 (Ptot): 250W(TA=25°C)
    更多详细参数可以在技术手册中查阅。

    3. 产品特点和优势


    IPP030N10N5 具有以下特点和优势:
    - 高频率开关性能: 特别适用于需要快速切换的应用场合。
    - 低导通电阻: 保证了更高的能效和更低的热量产生。
    - 卓越的栅极电荷特性: 减少了开关损耗,提升了效率。
    - 100% 冲击测试: 提高了可靠性和耐用性。
    - 环保材料: 无铅电镀和 RoHS 合规,符合环保要求。

    4. 应用案例和使用建议


    IPP030N10N5 在多种应用场合中表现出色,尤其是在高频开关电源和同步整流应用中。以下是一些实际使用建议:
    - 电源转换: 用于高效率的直流到直流转换器。
    - 电机驱动: 适用于需要快速响应的电机控制系统。
    - LED 驱动: 提供高效稳定的 LED 照明解决方案。
    建议在设计时考虑散热措施,确保器件在额定温度范围内正常工作。

    5. 兼容性和支持


    IPP030N10N5 可与其他标准的 TO-220-3 封装的器件兼容,方便集成。Infineon Technologies 提供全面的技术支持和售后服务,确保用户能够顺利使用该器件。

    6. 常见问题与解决方案


    以下列出了一些常见的问题及其解决方案:
    - Q: 设备发热严重?
    - A: 检查散热片是否安装正确,增加散热面积或采用外部冷却系统。

    - Q: 开关损耗大?
    - A: 调整电路参数,如降低栅极电阻值以减少开关时间。

    - Q: 寿命缩短?
    - A: 检查工作条件是否超出了器件的最大额定值,确保在其工作范围之内运行。

    7. 总结和推荐


    IPP030N10N5 是一款高性能的 MOSFET,适用于多种电力电子应用,特别是在高频和高效率需求下表现尤为突出。其低导通电阻、高频率性能和可靠性使其成为电力转换系统的理想选择。推荐在需要高效能、高频率工作的应用场景中使用此产品。
    希望以上内容能为您提供有关 IPP030N10N5 MOSFET 的全面概述和技术参考。如有任何疑问或需要进一步的技术咨询,欢迎随时联系我们。

IPP030N10N5AKSA1参数

参数
Ciss-不同 Vds 时的输入最大电容 10.3nF@50V
通道数量 1
最大功率耗散 250W(Tc)
Vgs-栅源极电压 20V
Id-连续漏极电流 120A
Vgs(th)-栅源极阈值电压 3.8V@ 184µA
Vds-漏源极击穿电压 100V
配置 独立式
FET类型 1个N沟道
Rds(On)-漏源导通电阻 3mΩ@ 100A,10V
栅极电荷 139nC@ 10 V
长*宽*高 10mm*4.4mm*15.65mm
通用封装 TO-220
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

IPP030N10N5AKSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IPP030N10N5AKSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IPP030N10N5AKSA1 IPP030N10N5AKSA1数据手册

IPP030N10N5AKSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 34.572
10+ ¥ 26.9512
100+ ¥ 23.483
库存: 690
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 34.57
直接购买
加入购物车
