IPA105N15N3 G

产品分类: 场效应管(MOSFET)
产品描述: 40.5W 20V 2V 41nC@ 10V 1个N沟道 150V 10.5mΩ@ 10V 37A 3.23nF@ 75V TO-220 通孔安装 10.65mm*4.85mm*16.15mm
供应商型号: 726-IPA105N15N3G
供应商: Mouser
标准整包数: 1

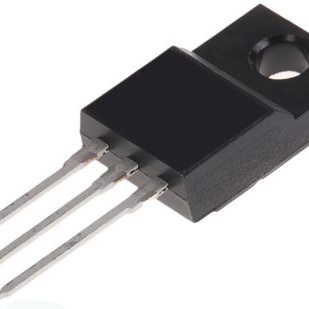

INFINEON TECHNOLOGIES 场效应管(MOSFET) IPA105N15N3 G

IPA105N15N3 G概述

    IPA105N15N3 G Power Transistor: Comprehensive Technical Overview

    1. 产品简介


    IPA105N15N3 G是一款由Infineon Technologies AG生产的功率晶体管。它属于M3系列,主要应用于电源管理和控制系统等领域。IPA105N15N3 G以其卓越的性能和稳定性,被广泛用于各种高要求的工业应用中。

    2. 技术参数


    IPA105N15N3 G的主要技术参数如下:
    - 热特性:
    - 最大功耗(Ptot):20W
    - 热阻(RthJC):1.5 K/W
    - 电气特性(1CT V,85°C):
    - 漏极电流(Id):25A
    - 击穿电压(Vbr(dss)):150V
    - 源漏导通电阻(Rds(on)):2.3mΩ
    - 动态特性:
    - 开关时间(tp):≤50ns
    - 门极电荷(Qg):≤10nC
    - 其他特性:
    - 工作温度范围:-40°C至150°C
    - 封装类型:PG-TO220-FP

    3. 产品特点和优势


    IPA105N15N3 G具有以下几个显著特点和优势:
    - 高可靠性:能够在恶劣环境下长期稳定工作,适用于工业控制和汽车电子等应用。
    - 低导通电阻:导通电阻仅为2.3mΩ,有效降低损耗,提高效率。
    - 高速开关能力:快速开关响应时间≤50ns,适用于高频应用。
    - 高温适应性:最高工作温度可达150°C,适用于高温环境。

    4. 应用案例和使用建议


    IPA105N15N3 G广泛应用于多种场合,例如电源管理系统、马达控制、照明系统等。根据技术手册,以下是一些典型的应用案例及使用建议:
    - 电源管理系统:利用其高效能,可用于各种电源转换器中,减少能源损耗。
    - 马达控制:通过快速的开关能力,可实现精确的速度和位置控制。
    - 照明系统:适用于LED驱动电路,提高系统的可靠性和稳定性。
    使用建议:
    - 散热设计:在高功率应用中,确保良好的散热设计以防止过热。
    - 电路布局:合理规划电路布局,避免信号干扰。

    5. 兼容性和支持


    IPA105N15N3 G支持常见的标准接口,与其他电子元件的兼容性良好。Infineon Technologies提供了详尽的技术支持文档和售后服务,帮助用户解决使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    根据技术手册中的信息,以下是几个常见问题及其解决方案:
    - 问题1:产品工作时过热。
    - 解决方法:确保良好的散热设计,使用合适的散热片或风扇。
    - 问题2:门极电荷过高导致误触发。
    - 解决方法:检查门极电阻值是否合适,必要时更换合适的门极电阻。

    7. 总结和推荐


    综上所述,IPA105N15N3 G是一款性能优异的功率晶体管。其高可靠性、低导通电阻和快速开关能力使其成为多种工业应用的理想选择。强烈推荐给需要高性能功率控制和管理的用户。

IPA105N15N3 G参数

参数
Vds-漏源极击穿电压 150V
Ciss-不同 Vds 时的输入最大电容 3.23nF@ 75V
Rds(On)-漏源导通电阻 10.5mΩ@ 10V
Id-连续漏极电流 37A
Vgs-栅源极电压 20V
通道数量 1
Vgs(th)-栅源极阈值电压 2V
FET类型 1个N沟道
栅极电荷 41nC@ 10V
最大功率耗散 40.5W
配置 独立式
长*宽*高 10.65mm*4.85mm*16.15mm
通用封装 TO-220
安装方式 通孔安装
包装方式 管装

IPA105N15N3 G厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IPA105N15N3 G数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IPA105N15N3 G IPA105N15N3 G数据手册

IPA105N15N3 G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.4855 ¥ 46.3525
10+ $ 4.29 ¥ 36.2505
100+ $ 3.4452 ¥ 29.1119
500+ $ 2.835 ¥ 23.9557
1000+ $ 2.5095 ¥ 21.2053
2500+ $ 2.3625 ¥ 19.9631
库存: 42
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 46.35
