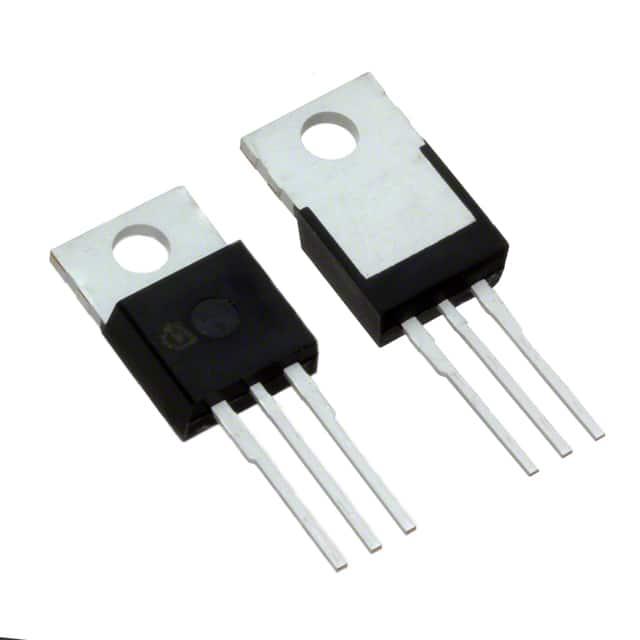

IPP80R750P7XKSA1

产品分类: 场效应管(MOSFET)
产品描述: 51W(Tc) 20V 3.5V@ 140µA 17nC@ 10 V 1个N沟道 800V 750mΩ@ 2.7A,10V 7A 460pF@500V TO-220-3 通孔安装
供应商型号: IPP80R750P7XKSA1
供应商: 国内现货
标准整包数: 1
INFINEON TECHNOLOGIES 场效应管(MOSFET) IPP80R750P7XKSA1

IPP80R750P7XKSA1概述

    IPP80R750P7 技术手册解析

    1. 产品简介


    IPP80R750P7 是一款800V CoolMOS P7功率晶体管,专为硬开关和软开关反激拓扑设计。它被广泛应用于LED照明、低功率充电器和适配器、音频系统、辅助电源和工业电源等领域。此外,它也适用于消费类应用中的功率因数校正(PFC)阶段以及太阳能应用。

    2. 技术参数


    IPP80R750P7 的主要技术规格如下:
    - 最大漏源电压 (VDS):800 V
    - 最大漏源导通电阻 (RDS(on)):0.75 Ω(典型值)
    - 栅极电荷 (Qg):17 nC
    - 连续漏极电流 (ID):7 A
    - 反向恢复能量 (Eoss):1.6 μJ(在500 V下)
    - 栅源阈值电压 (VGS(th)):3 V
    - ESD 防护等级:2 级(HBM)

    3. 产品特点和优势


    IPP80R750P7 在同类产品中具有明显的优势:
    - 高效率和高性能:IPP80R750P7 结合了最低的 RDS(on) Eoss 和低 Qg、Ciss 和 Coss 的特性。
    - 易于驱动和并联:其 3 V 的栅源阈值电压和 ±0.5 V 的最小阈值电压变化使得其驱动和并联更为简便。
    - 高生产良率:内置的齐纳二极管 ESD 保护可以显著减少与 ESD 相关的故障。
    - 优化的生产线流程:其全面优化的组件库使得产品选择更为灵活,能够适应不同设计需求。
    - 可靠性高:全系列通过 JEDEC 工业标准认证,确保产品具有高可靠性和长期稳定性。

    4. 应用案例和使用建议


    应用案例:
    - LED 照明:IPP80R750P7 用于 LED 照明系统中的电源转换器,实现高效能的电力供应。
    - 音频系统:在音频放大器中作为开关器件,确保信号传输的质量。
    - 太阳能系统:作为功率因数校正电路的关键部件,提高能源利用效率。
    使用建议:
    - 并联使用:在 MOSFET 并联时,建议使用铁氧体磁珠连接栅极或单独的推挽结构以防止电流不均。
    - 散热设计:考虑到其热阻特性,应进行合理的散热设计以确保安全运行。
    - 测试电路:参考技术手册中的测试电路进行性能验证和调试。

    5. 兼容性和支持


    IPP80R750P7 支持常见的电路设计,并且在与现有系统集成时表现出良好的兼容性。官方提供了详尽的支持文档和工具,如 Infineon 的设计工具,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题一:器件在高温环境下性能下降。
    解决方法:确保有效的散热措施,并参考手册中的热阻数据进行设计。

    - 问题二:器件并联时电流分布不均。
    解决方法:在并联时使用铁氧体磁珠连接栅极或独立的推挽结构,确保均匀的电流分布。

    7. 总结和推荐


    IPP80R750P7 是一款具备高性能、高可靠性的 800V CoolMOS P7 功率晶体管,适用于多种工业和消费级应用。其易用性、出色的性能和优化的设计使其在市场上具有很强的竞争优势。强烈推荐该产品给需要高效能电力解决方案的设计者和工程师。

IPP80R750P7XKSA1参数

参数
Vds-漏源极击穿电压 800V
Ciss-不同 Vds 时的输入最大电容 460pF@500V
Id-连续漏极电流 7A
Vgs(th)-栅源极阈值电压 3.5V@ 140µA
Vgs-栅源极电压 20V
FET类型 1个N沟道
配置 独立式
栅极电荷 17nC@ 10 V
Rds(On)-漏源导通电阻 750mΩ@ 2.7A,10V
最大功率耗散 51W(Tc)
通道数量 1
通用封装 TO-220-3
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

IPP80R750P7XKSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IPP80R750P7XKSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IPP80R750P7XKSA1 IPP80R750P7XKSA1数据手册

IPP80R750P7XKSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 12.876
10+ ¥ 11.5522
100+ ¥ 10.166
库存: 417
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 12.87
