IKW75N65EL5

产品分类: 场效应管(MOSFET)
产品描述: 536W 20V 5V 31nC 1个N沟道 650V 80A TO-247 通孔安装 16.13mm*5.21mm*21.1mm
供应商型号: 14M-IKW75N65EL5
供应商: 云汉优选
标准整包数: 1

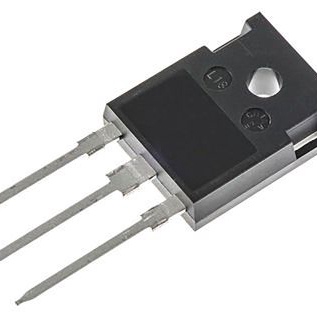

INFINEON TECHNOLOGIES 场效应管(MOSFET) IKW75N65EL5

IKW75N65EL5概述


    产品简介


    IKW75N65EL5 是一款低饱和电压(Low-VCEsat)系列第五代绝缘栅双极型晶体管(IGBT),采用TRENCHSTOP™5技术制造,并与快速且软恢复的并联二极管RAPID1集成在一起。这种设计使得该产品特别适用于不间断电源供应系统、太阳能光伏逆变器和焊接机等工业电力控制应用。

    技术参数


    | 参数 | 符号 | 典型值 | 最大值 | 单位 |

    | 集电极-发射极电压 | VCE | 650 | - | V |
    | 直流集电极电流 | IC | 75 | - | A |
    | 脉冲集电极电流 | ICpuls | 300 | - | A |
    | 反向恢复时间 | trr | 114 | - | ns |
    | 峰值反向恢复电流 | Irrm | 29 | - | A |
    | 饱和电压 | VCEsat | 1.1 | 1.35 | V |
    | 二极管正向电压 | VF | 1.4 | - | V |
    | 热阻 - 结-壳 | Rth(j-c) | - | 0.28 | K/W |
    | 热阻 - 结-环境 | Rth(j-a) | - | 40 | K/W |

    产品特点和优势


    - 低饱和电压(VCEsat):非常低的集电极-发射极饱和电压。
    - 最佳导通和开关损耗平衡:在导通损耗和开关损耗之间实现了良好的平衡。
    - 高耐压:最高可承受650V的击穿电压。
    - 低栅极电荷(QG):有助于减少开关过程中的能量损失。
    - 宽工作温度范围:最大结温达到175°C。
    - 符合RoHS标准:环保无铅的封装材料。

    应用案例和使用建议


    应用案例:
    1. 不间断电源供应系统(UPS):利用其高效率和低损耗特性,提高系统的可靠性和效率。
    2. 太阳能光伏逆变器:其快速软恢复的特性减少了逆变器的能量损失,提高了转换效率。
    3. 焊接机:其在高温环境下的稳定表现使其适合于工业焊接应用。
    使用建议:
    - 在选择栅极电阻时,要根据实际需求进行调整以优化开关时间和能量损耗。
    - 根据负载特性调整驱动信号,确保IGBT和二极管的合理工作点,从而减少不必要的能量损失。

    兼容性和支持


    该产品采用PG-TO247-3封装形式,易于与其他电子元件或设备集成。厂商提供了丰富的技术支持文档,包括测试条件和图表等,帮助用户更好地理解和使用产品。此外,厂商还提供相关的仿真模型和软件工具,进一步方便用户的设计验证。

    常见问题与解决方案


    常见问题及解决方案:
    1. 问题:如何确定适当的栅极电阻?
    - 解决方案: 根据负载特性和期望的开关时间来选择栅极电阻。使用厂商提供的开关特性图可以帮助确定最佳电阻值。
    2. 问题:IGBT在高温环境下性能下降怎么办?
    - 解决方案: 检查散热系统是否正常工作,增加散热片或改进冷却方案以降低结温。

    总结和推荐


    IKW75N65EL5以其低饱和电压、优秀的热性能和广泛的温度适应性成为工业电力控制领域的优秀选择。对于需要高效率和高性能的工业应用,如不间断电源、太阳能光伏逆变器和焊接机等,推荐使用该产品。它不仅满足了基本的技术要求,还提供了卓越的性价比和可靠的性能表现。

IKW75N65EL5参数

参数
栅极电荷 31nC
配置 -
Vds-漏源极击穿电压 650V
通道数量 -
Rds(On)-漏源导通电阻 -
最大功率耗散 536W
Vgs-栅源极电压 20V
Vgs(th)-栅源极阈值电压 5V
Id-连续漏极电流 80A
Ciss-不同 Vds 时的输入最大电容 -
FET类型 1个N沟道
长*宽*高 16.13mm*5.21mm*21.1mm
通用封装 TO-247
安装方式 通孔安装
应用等级 工业级
包装方式 管装

IKW75N65EL5厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IKW75N65EL5数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IKW75N65EL5 IKW75N65EL5数据手册

IKW75N65EL5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 43.9158
10+ ¥ 39.3548
30+ ¥ 34.5554
100+ ¥ 33.5956
300+ ¥ 32.3094
1000+ ¥ 31.3684
库存: 152
起订量: 1 增量: 240
交货地:
最小起订量为:1
合计: ¥ 43.91
