IRFB7730PBF

产品分类: 场效应管(MOSFET)
产品描述: Infineon N沟道增强型MOS管 HEXFET系列, Vds=75 V, 246 A, TO-220AB封装, 通孔安装, 3引脚
供应商型号: IRFB7730PBF
供应商: 云汉优选
标准整包数: 1

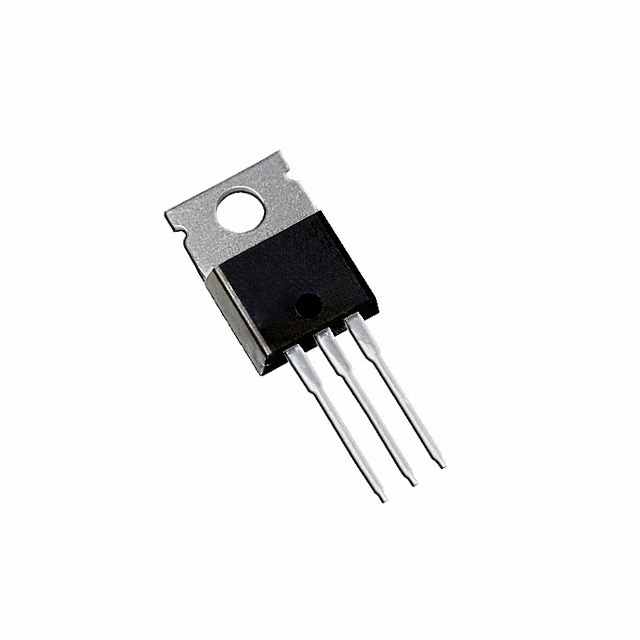

INFINEON TECHNOLOGIES 场效应管(MOSFET) IRFB7730PBF

IRFB7730PBF概述

    强力IRFET™ MOSFET 技术手册解析
    本文旨在详细解读International Rectifier公司推出的StrongIRFET™系列中的IRFB7730PbF、IRFS7730PbF 和IRFSL7730PbF这三款电子元器件的产品技术手册。这些产品主要应用于电机驱动及电力转换等领域,凭借其卓越的性能,有望成为市场上的热门选择。

    1. 产品简介


    产品类型:
    StrongIRFET™ 是一款HEXFET® 功率MOSFET(金属氧化物半导体场效应晶体管),具备优异的电气特性和可靠性。
    主要功能:
    - 桥式逆变器应用(如刷式电机驱动和无刷直流电机驱动)
    - 电池供电电路
    - 同步整流应用
    - 有源冗余开关应用
    - 交直流转换器应用
    应用领域:
    - 适用于各种电动机控制系统
    - 适合高频功率转换系统
    - 适合需要高效率和可靠性的电源设计

    2. 技术参数


    电气特性:
    - 最大漏源电压 (VDSS): 75V
    - 典型导通电阻 (RDS(on)): 2.2mΩ
    - 极限电流 (ID): 246A (硅限制) / 195A (封装限制)
    - 静态最大耗散功率 (PD): 375W
    - 热阻抗 (RθJA): 62°C/W (TO-220) / 40°C/W (PCB安装)
    其他参数:
    - 温度系数 (ΔV(BR)DSS/ΔTJ): 40mV/°C (相对于25°C)
    - 门极电荷 (Qg): 271-407nC
    - 输入电容 (Ciss): 13660pF
    - 输出电容 (Coss): 1120pF

    3. 产品特点和优势


    - 改进的栅极、雪崩和动态dV/dt坚固性
    - 完全特征化的电容和雪崩SOA
    - 增强的体二极管dV/dt和dI/dt能力
    - 无铅,符合RoHS标准

    4. 应用案例和使用建议


    应用场景:
    - 在电动工具和家用电器中作为电机驱动器
    - 用于数据中心的不间断电源系统中
    - 在太阳能逆变器中进行高效的能量转换
    使用建议:
    - 注意在高频应用中,选择正确的门极电阻以避免过高的损耗
    - 保持适当的散热措施,以确保长期运行的稳定性和可靠性

    5. 兼容性和支持


    兼容性:
    - StrongIRFET™ MOSFET 可与市场上常见的控制电路和驱动器无缝集成
    支持:
    - 提供详细的参考设计和技术文档
    - 厂家提供全面的技术支持和维修服务

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 漏电流过高 | 请检查封装和焊接工艺 |
    | 导通电阻异常升高 | 请确认工作温度不超过额定值 |

    7. 总结和推荐


    综上所述,StrongIRFET™ MOSFET 具备出色的电气特性和可靠的设计,非常适合各种电力转换和电机控制应用。其高效、稳定的表现使其成为电子工程师的理想选择。强烈推荐使用这些产品,特别是在需要高性能和高可靠性的应用环境中。

IRFB7730PBF参数

参数
通道数量 1
Vgs-栅源极电压 20V
Rds(On)-漏源导通电阻 2.6mΩ@ 100A,10V
Vgs(th)-栅源极阈值电压 3.7V@ 250µA
最大功率耗散 375W(Tc)
Ciss-不同 Vds 时的输入最大电容 13.66nF@25V
Vds-漏源极击穿电压 75V
FET类型 1个N沟道
栅极电荷 407nC@ 10 V
配置 独立式
Id-连续漏极电流 195A
10.67mm(Max)
4.83mm(Max)
9.02mm(Max)
通用封装 TO-220AB
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

IRFB7730PBF厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IRFB7730PBF数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IRFB7730PBF IRFB7730PBF数据手册

IRFB7730PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 6.5493
200+ ¥ 6.2376
1000+ ¥ 6.1134
库存: 350
起订量: 20 增量: 1000
交货地:
最小起订量为:20
合计: ¥ 130.98
