首页  >  产品百科  >  IRFP3006PBF

IRFP3006PBF

产品分类: 场效应管(MOSFET)
产品描述: N沟道增强型MOS管, Vds=60 V, 270 A, TO-247封装, 通孔安装, 3引脚
供应商型号: UA-IRFP3006PBF
供应商: 海外现货
标准整包数: 1

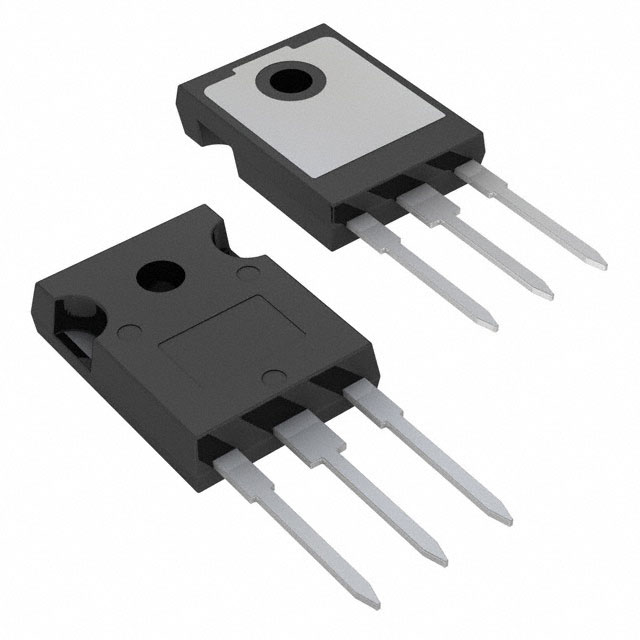

INFINEON TECHNOLOGIES 场效应管(MOSFET) IRFP3006PBF

IRFP3006PBF概述

    IRFP3006PbF MOSFET 技术手册

    产品简介


    IRFP3006PbF 是一款高性能的 N 沟道功率 MOSFET(金属氧化物半导体场效应晶体管),适用于多种电力转换和控制系统。它具有卓越的开关速度和高效率,特别适合于同步整流、不间断电源系统、高速功率开关及硬开关和高频电路的应用。该产品采用了无铅设计,提供出色的坚固性和可靠性,适合严苛的工业环境。

    技术参数


    - 额定电压:VDSS = 60V
    - 导通电阻:RDS(on) 典型值 2.1mΩ,最大值 2.5mΩ
    - 连续漏极电流:
    - 硅限值:ID = 270A(@ TC = 25°C)
    - 封装限值:ID = 195A(@ TC = 25°C)
    - 脉冲漏极电流:IDM = 1080A
    - 最大功耗:PD = 375W
    - 热阻:
    - RθJC = 0.4°C/W
    - RθCS = 0.24°C/W
    - RθJA = 40°C/W
    - 最大结温:TJ = 175°C
    - 存储温度范围:TSTG = -55°C 至 +175°C
    - 焊接温度:最高 300°C(持续 10 秒)
    - 封装扭矩:6-32 或 M3 螺丝,10 lbf·in(1.1N·m)

    产品特点和优势


    IRFP3006PbF 的核心优势包括:
    - 增强的栅极、雪崩和动态 dv/dt:高可靠性和耐用性。
    - 完全表征的电容和雪崩特性:确保稳定的性能。
    - 增强的体二极管 dv/dt 和 di/dt 能力:提高系统的稳定性和响应速度。
    - 无铅设计:环保且安全。

    应用案例和使用建议


    IRFP3006PbF 广泛应用于同步整流和硬开关电路中,例如:
    - SMPS 高效同步整流:适合电源转换器。
    - 不间断电源系统:为关键负载提供可靠的电力供应。
    - 高速功率开关:提升系统的开关速度和效率。
    使用建议:
    - 在选择合适的散热片时,要充分考虑热阻特性,确保 MOSFET 不会因过热而损坏。
    - 考虑到最大电流限制,特别是在高温环境下使用时,注意不要超过连续漏极电流限制。

    兼容性和支持


    - 兼容性:IRFP3006PbF 采用 TO-247AC 封装,不推荐用于表面贴装应用。
    - 支持和服务:国际整流器公司提供了详尽的技术支持文档和客户咨询服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题:最大功耗是否受限?
    - 解答:是的,最大功耗受限于封装,具体限制请参考技术手册中的相关参数。
    - 问题:是否可重复承受雪崩电流?
    - 解答:可以,只要不超过最大结温。参见技术手册中的雪崩测试曲线。

    总结和推荐


    IRFP3006PbF 是一款出色的 N 沟道 MOSFET,具备出色的开关性能和可靠性,非常适合高效能的电力转换和控制应用。鉴于其优异的电气特性和广泛应用范围,强烈推荐使用这款产品以提升系统的整体性能和稳定性。

IRFP3006PBF参数

参数
Vgs-栅源极电压 20V
通道数量 1
FET类型 1个N沟道
Vgs(th)-栅源极阈值电压 4V@ 250µA
配置 独立式
最大功率耗散 375W(Tc)
Vds-漏源极击穿电压 60V
Id-连续漏极电流 195A
栅极电荷 300nC@ 10 V
Rds(On)-漏源导通电阻 2.5mΩ@ 170A,10V
Ciss-不同 Vds 时的输入最大电容 8.97nF@50V
长*宽*高 15.87mm*5.31mm*20.7mm
通用封装 TO-247AC
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

IRFP3006PBF厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IRFP3006PBF数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IRFP3006PBF IRFP3006PBF数据手册

IRFP3006PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.6 ¥ 21.788
67+ $ 2.575 ¥ 21.5785
203+ $ 2.5 ¥ 20.95
528+ $ 2.3625 ¥ 19.7978
库存: 900
起订量: 49 增量: 25
交货地:
最小起订量为:1
合计: ¥ 21.78
直接购买
加入购物车
