IPS80R900P7AKMA1

产品分类: 场效应管(MOSFET)
产品描述: Infineon N沟道增强型MOS管 CoolMOS P7系列, Vds=800 V, 6 A, IPAK (TO-251)封装, 通孔安装, 3引脚
供应商型号: IPS80R900P7AKMA1
供应商: 国内现货
标准整包数: 15

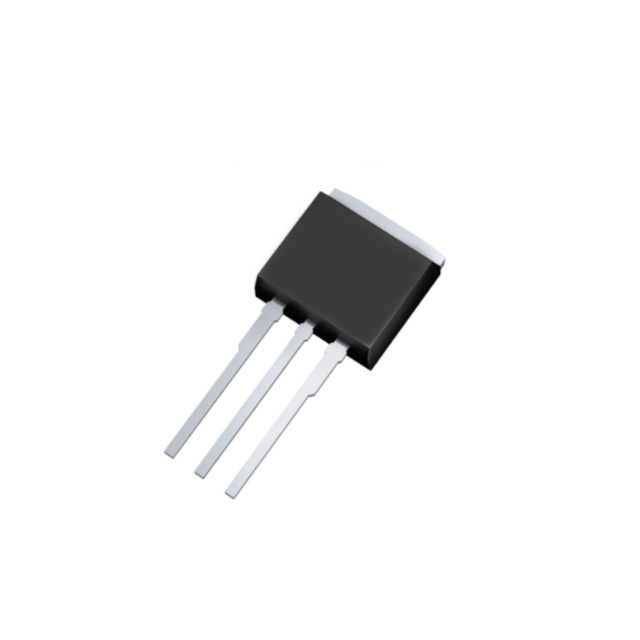

INFINEON TECHNOLOGIES 场效应管(MOSFET) IPS80R900P7AKMA1

IPS80R900P7AKMA1概述


    产品简介


    IPS80R900P7:800V CoolMOS™ P7功率晶体管
    IPS80R900P7是一款基于超级结技术的高性能功率晶体管,属于CoolMOS™ P7系列的一部分。该系列由Infineon公司开发,融合了最佳性能和易用性,是过去18年超级结技术不断创新的结晶。此款晶体管广泛应用于硬开关和软开关飞升拓扑结构,适用于LED照明、低功耗充电器和适配器、音频系统、辅助电源和工业电源等多种场合。同时,它也适合用于消费类应用中的PFC(功率因数校正)阶段以及太阳能转换领域。

    技术参数


    - 电压额定值:800V(@ Tj=25°C)
    - 最大漏极电流:6A(TC=25°C),3.9A(TC=100°C)
    - 脉冲漏极电流:14A(TC=25°C)
    - 雪崩耐量:单脉冲雪崩能量为13mJ,重复雪崩能量为0.11mJ
    - 雪崩电流:0.9A
    - dv/dt鲁棒性:100V/ns
    - 热阻:结到壳体热阻2.8°C/W,结到环境热阻62°C/W(通孔版本)

    产品特点和优势


    - 卓越的FOM(优值系数):结合了最佳的RDS(on) Eoss,降低了Qg、Ciss和Coss。
    - 卓越的门控特性:提供最小的VGS(th)和良好的温度稳定性。
    - 集成式保护机制:具有内置的齐纳二极管ESD保护。
    - 高可靠性和低成本:设计简单,易于并联使用,提高了生产效率。
    - 广泛应用:适用于多种不同类型的电源应用,易于选择合适的型号进行设计调优。

    应用案例和使用建议


    该晶体管适用于LED照明、低功耗充电器和适配器、音频设备等多个场景。使用时需要注意在多晶体管并联时使用扼流圈或单独的推拉结构以提高稳定性。此外,在高功率环境下,合理的散热管理是必不可少的,以防止过热损害设备。

    兼容性和支持


    IPS80R900P7采用PG-TO251-3封装,与多种其他器件具有良好的兼容性。Infineon公司提供了全面的技术支持和文档资源,确保用户能够顺利实现产品应用。对于相关的设计工具和参考资料,可以通过访问Infineon官方网站获取。

    常见问题与解决方案


    - 问题1:如何避免过温?
    - 解决方法:确保良好的散热条件,使用适当的热阻计算和散热片。

    - 问题2:并联时的稳定性问题?
    - 解决方法:使用扼流圈或者单独的推拉结构来提高并联稳定性。

    - 问题3:如何选择合适的驱动电阻?
    - 解决方法:根据具体的应用需求选择适当的驱动电阻值,通常在1.4Ω左右为佳。

    总结和推荐


    综上所述,IPS80R900P7凭借其卓越的性能、广泛的适用范围以及良好的可靠性,是一个值得推荐的产品。其设计灵活、易于集成,可以满足不同应用场景下的需求。对于从事电力电子设计的专业人士来说,这款晶体管无疑是不可或缺的选择之一。

IPS80R900P7AKMA1参数

参数
栅极电荷 15nC@ 10 V
Vds-漏源极击穿电压 800V
最大功率耗散 45W(Tc)
Id-连续漏极电流 6A
Vgs(th)-栅源极阈值电压 3.5V@ 110µA
Vgs-栅源极电压 20V
Rds(On)-漏源导通电阻 900mΩ@ 2.2A,10V
FET类型 1个N沟道
Ciss-不同 Vds 时的输入最大电容 350pF@500V
配置 独立式
通道数量 1
通用封装 IPAK,TO-251
安装方式 通孔安装
零件状态 新设计不推荐
包装方式 散装,管装

IPS80R900P7AKMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IPS80R900P7AKMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IPS80R900P7AKMA1 IPS80R900P7AKMA1数据手册

IPS80R900P7AKMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ ¥ 5.0677
30+ ¥ 4.9156
45+ ¥ 4.7679
库存: 1455
起订量: 105 增量: 0
交货地:
最小起订量为:45
合计: ¥ 214.55
