首页  >  产品百科  >  IPL60R075CFD7AUMA1

IPL60R075CFD7AUMA1

产品分类: 场效应管(MOSFET)
产品描述: Infineon N沟道增强型MOS管 IPL60R系列, Vds=600 V, 33 A, ThinPAK 8 x 8封装, 表面贴装, 5引脚
供应商型号: IPL60R075CFD7AUMA1
供应商: 国内现货
标准整包数: 2

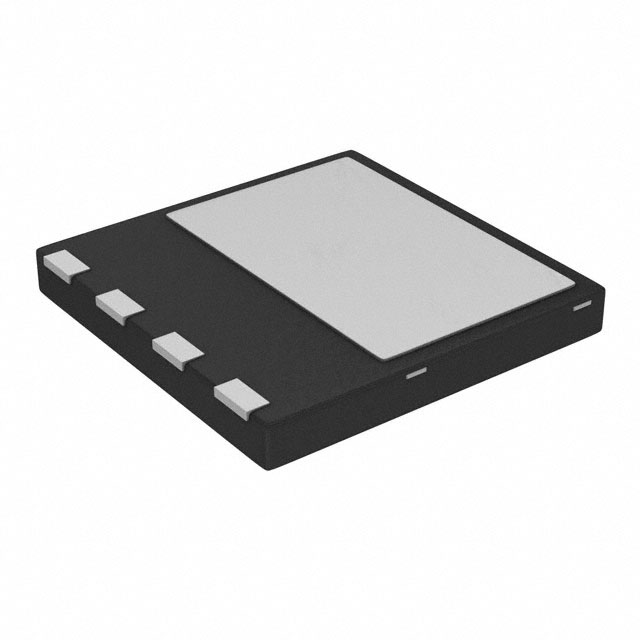

INFINEON TECHNOLOGIES 场效应管(MOSFET) IPL60R075CFD7AUMA1

IPL60R075CFD7AUMA1概述


    产品简介


    IPL60R075CFD7 是一款采用 ThinPAK 8x8 封装的 CoolMOS™ CFD7 高压功率 MOSFET。这种 MOSFET 基于超级结(Super Junction)原理设计,并由英飞凌科技率先引入。作为 CoolMOS™ CFD2 系列的后续产品,CoolMOS™ CFD7 平台专门优化用于软开关拓扑,例如相移全桥(ZVS)和 LLC 应用。这款器件具有极快的体二极管、低栅极电荷、优秀的反向恢复电荷(Qrr)以及改进的关断行为,能够在谐振拓扑中实现最高的效率。它还结合了快速开关技术和出色的硬换相鲁棒性,使得设计变得更容易。总体来说,CoolMOS™ CFD7 使谐振开关拓扑更加高效、可靠、轻便且温度更低。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 最大漏源电压 | 650 | V |
    | 最大导通电阻 | 75 | mΩ |
    | 典型栅极电荷 | 67 | nC |
    | 脉冲漏极电流 | 129 | A |
    | 400V 下的能量存储损耗 | 7.7 | µJ |
    | 体二极管最大 dF/dt | 1300 | A/µs |

    产品特点和优势


    - 卓越的硬换相鲁棒性
    - 高可靠性,适用于谐振拓扑
    - 最高的转换效率和出色的易用性/性能平衡
    - 可提高功率密度

    应用案例和使用建议


    IPL60R075CFD7 MOSFET 适用于软开关拓扑,特别是在服务器、电信和电动汽车充电领域中的相移全桥(ZVS)和 LLC 应用中表现出色。对于这些应用,推荐在并联 MOSFET 时使用铁氧体磁珠或独立的托塔结构,以确保稳定的并行运行。在具体应用中,根据电路负载情况选择合适的驱动电阻可以进一步优化性能。

    兼容性和支持


    IPL60R075CFD7 与多种电子元器件和设备兼容,可广泛应用于各类高压电力系统中。此外,英飞凌提供了丰富的技术支持和资源,包括在线网页、应用笔记和仿真模型,以帮助客户更有效地利用这一器件。

    常见问题与解决方案


    - Q: 如何避免过热?
    A: 为避免过热,确保正确的散热措施到位,如使用足够大的散热器或良好的空气流通。
    - Q: 什么情况下会触发雪崩击穿?
    A: 雪崩击穿可能发生在过高的瞬态电压或电流冲击下。需要采取保护措施,如使用钳位电路来限制过电压。
    - Q: 如何优化并联 MOSFET 的稳定性?
    A: 使用铁氧体磁珠或独立的托塔结构,以减少寄生效应,从而提高并联 MOSFET 的稳定性。

    总结和推荐


    IPL60R075CFD7 是一款高度集成且性能卓越的 MOSFET,特别适合要求高效率和高可靠性的高压电力应用。凭借其卓越的特性及广泛的适用范围,强烈推荐此产品用于现代电力电子系统的设计。

IPL60R075CFD7AUMA1参数

参数
通道数量 1
最大功率耗散 189W
Vgs-栅源极电压 20V
FET类型 1个N沟道
Id-连续漏极电流 33A
配置 独立式
Vds-漏源极击穿电压 600V
Vgs(th)-栅源极阈值电压 4.5V@ 760uA
Ciss-不同 Vds 时的输入最大电容 2.721nF@ 400V
栅极电荷 67nC@ 10V
Rds(On)-漏源导通电阻 75mΩ@ 15.1A,10V
通用封装 SON
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

IPL60R075CFD7AUMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IPL60R075CFD7AUMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IPL60R075CFD7AUMA1 IPL60R075CFD7AUMA1数据手册

IPL60R075CFD7AUMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ ¥ 42.4826
750+ ¥ 42.0575
1500+ ¥ 39.9488
3000+ ¥ 20.8
15000+ ¥ 20.3838
库存: 5698
起订量: 12 增量: 0
交货地:
最小起订量为:2
合计: ¥ 84.96
直接购买
加入购物车
