IPD50R650CE

产品分类: 场效应管(MOSFET)
产品描述: 69W 20V 3.5V 15nC@ 10V 500V 650mΩ@ 13V 6.1A 342pF@ 100V TO-252
供应商型号:
供应商:
标准整包数: 0
INFINEON TECHNOLOGIES 场效应管(MOSFET) IPD50R650CE

IPD50R650CE概述

    IPD50R650CE CoolMOS CE Power Transistor

    产品简介


    IPD50R650CE是一款由Infineon Technologies生产的CoolMOS CE功率晶体管,属于高压功率MOSFET。它采用超级结(Superjunction)技术,专为消费类和照明市场的成本敏感型应用设计,但依然能保持高效率标准。其典型应用包括PFC(功率因数校正)阶段、硬开关PWM阶段及谐振开关阶段,适用于如个人电脑银盒、适配器、LCD和PDP电视以及室内照明等设备中。

    技术参数


    - 电压等级: 550V (VDS @ Tj,max)
    - 最大漏极电流: 9A (ID)
    - 导通电阻: 0.65Ω (RDS(on),max)
    - 典型栅极电荷: 15nC (Qg,typ)
    - 脉冲漏极电流: 19A (ID,pulse)
    - 输出电容能量: 1.69μJ (Eoss @ 400V)

    产品特点和优势


    - 极低损耗: 凭借极低的FOM(RdsonQg)和Eoss,实现高效的能量转换。
    - 高鲁棒性: 在高dv/dt下的高抗压能力,确保稳定运行。
    - 易用性强: 需要简单的驱动电路,且无铅电镀,不含卤素,适合环保要求高的应用。
    - 性价比高: 具备高性能的同时,价格竞争力强,尤其适合大规模生产需求。

    应用案例和使用建议


    IPD50R650CE可以广泛应用于消费电子产品中,例如电源适配器和照明系统。为了提高并联操作的稳定性,建议在门极上使用铁氧体磁珠或独立的推挽结构。此外,在设计应用时,需要注意散热管理以防止过热损坏,尤其是在高温环境下使用时。

    兼容性和支持

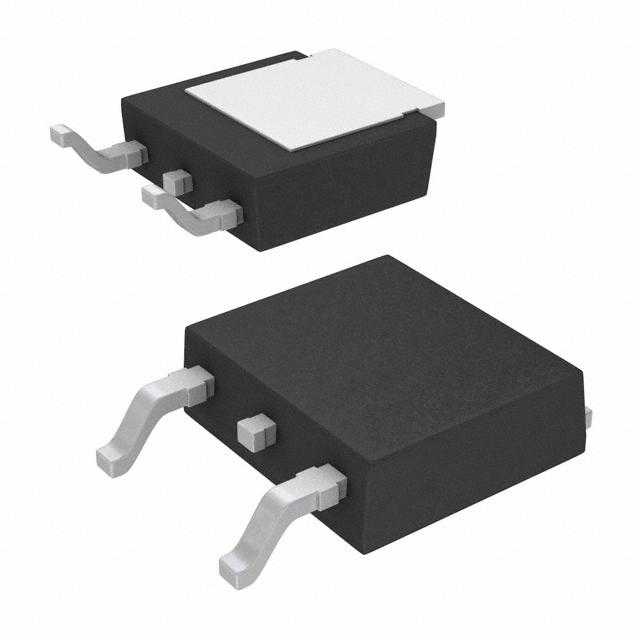

    该器件采用DPAK封装,可直接焊接于印刷电路板上。根据制造商的信息,它具备良好的焊接耐热性和兼容性。Infineon Technologies提供相应的技术支持和文档资料,帮助客户进行设计和集成。

    常见问题与解决方案


    - Q: 如何避免在并联操作时的电流不均衡?
    - A: 可以通过使用门极上的铁氧体磁珠或独立的推挽结构来减少这种风险。

    - Q: 设备长时间处于高温下工作时,如何保障性能?
    - A: 确保良好的散热措施,比如加装散热片或优化冷却机制,防止因温度过高而导致的设备故障。

    总结和推荐


    IPD50R650CE以其卓越的性能和可靠性,在多个应用领域中表现出色。特别适合需要高效能、低成本解决方案的应用场合。无论是电源转换还是LED照明控制,该器件都是一个可靠的选择。总体而言,我们强烈推荐使用这款产品。

IPD50R650CE参数

参数
通道数量 -
栅极电荷 15nC@ 10V
Ciss-不同 Vds 时的输入最大电容 342pF@ 100V
配置 -
Vgs(th)-栅源极阈值电压 3.5V
Id-连续漏极电流 6.1A
Vgs-栅源极电压 20V
Vds-漏源极击穿电压 500V
最大功率耗散 69W
Rds(On)-漏源导通电阻 650mΩ@ 13V
FET类型 -
通用封装 TO-252
包装方式 卷带包装
