IPLK70R900P7ATMA1

产品分类: 场效应管(MOSFET)
产品描述: Infineon N沟道MOS管, Vds=700 V, 5.7 A, ThinPAK 5 x 6封装, 表面贴装, 5引脚
供应商型号: 3886373
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES 场效应管(MOSFET) IPLK70R900P7ATMA1

IPLK70R900P7ATMA1概述

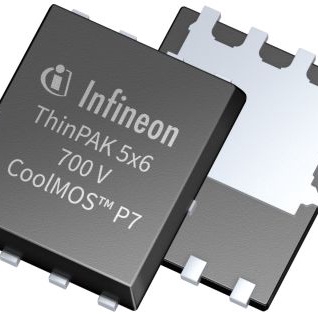

    IPLK70R900P7 700V CoolMOS™ P7 Power Transistor

    产品简介


    IPLK70R900P7 是一款采用CoolMOS™ P7技术的700V功率MOSFET。CoolMOS™ 技术是高电压功率MOSFET的一项革命性技术,采用了超级结(Super Junction)原理并由英飞凌科技公司首创。这款最新的CoolMOS™ P7系列特别为成本敏感的应用市场设计,适用于充电器、适配器、照明、电视等领域。它提供了超快开关的Superjunction MOSFET的所有优点,结合了出色的价格性能比和易于使用的特性,同时满足最高的效率标准,支持高功率密度设计,有助于实现非常紧凑的设计。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | VDS(Tj=25°C)| 700 | V |
    | RDS(on)(最大值)| 0.9 | Ω |
    | Qg(典型值)| 6.8 | nC |
    | ID(脉冲电流)| 12.8 | A |
    | Eoss(400V时)| 0.9 | µJ |
    | V(GS)th(典型值)| 3 | V |
    | ESD等级(HBM)| 1C |

    产品特点和优势


    - 极低损耗:由于极低的RDS(on)和Qg/Eoss,使得损耗显著降低。
    - 优秀的热行为:良好的散热设计提高了整体性能。
    - 内置ESD保护二极管:提高了器件的抗静电能力。
    - 低开关损耗(Eoss):有助于提高系统效率。
    - 全JEDEC认证:适用于工业应用。

    应用案例和使用建议


    IPLK70R900P7特别推荐用于充电器和适配器中的Flyback拓扑结构。建议在并联MOSFET时使用铁氧体磁珠或者单独的顶部栅极。

    兼容性和支持


    - 相关链接:
    - 英飞凌CoolMOS™ P7网页:
    - 英飞凌设计工具:

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法实现高频切换 | 确保驱动电路的稳定性和适当的栅极电阻。 |
    | 发热过高 | 检查散热片的设计和接触情况,确保足够的空气流动。 |
    | 开关损耗高 | 调整驱动电路,减小Qg,优化RDS(on)。 |

    总结和推荐


    总体而言,IPLK70R900P7是一款性能卓越且具有高度成本效益的MOSFET,非常适合应用于高效率、低成本的设计需求。其出色的热管理能力和优秀的电气特性使其成为充电器、适配器和其他类似应用的理想选择。因此,强烈推荐使用该产品。

IPLK70R900P7ATMA1参数

参数
通道数量 -
Vds-漏源极击穿电压 700V
配置 -
Vgs-栅源极电压 -
栅极电荷 -
最大功率耗散 -
Ciss-不同 Vds 时的输入最大电容 -
Vgs(th)-栅源极阈值电压 -
Id-连续漏极电流 5.7A
Rds(On)-漏源导通电阻 -
FET类型 1个N沟道
通用封装 TDSON-8
安装方式 贴片安装
包装方式 卷带包装

IPLK70R900P7ATMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IPLK70R900P7ATMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IPLK70R900P7ATMA1 IPLK70R900P7ATMA1数据手册

IPLK70R900P7ATMA1封装设计

查看详情并下载
Symbol
Footprint

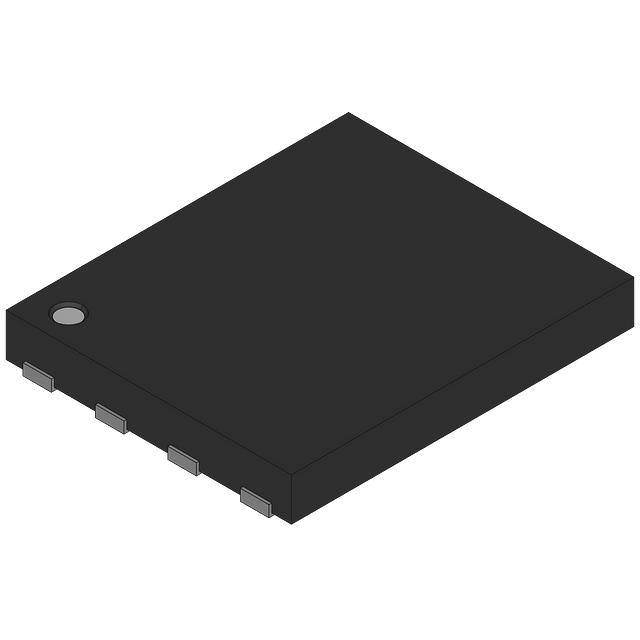

3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.7204
10+ ¥ 3.576
100+ ¥ 3.2041
500+ ¥ 3.1469
1000+ ¥ 3.0897
5000+ ¥ 3.0897
库存: 499
起订量: 14 增量: 0
交货地:
最小起订量为:10
合计: ¥ 35.76
