IRFI1310NPBF

产品分类: 场效应管(MOSFET)
产品描述: Infineon N沟道增强型MOS管, Vds=100 V, 24 A, TO-220 全包装封装, 通孔安装, 3引脚
供应商型号: REB-TMOSP12182
供应商: 海外现货
标准整包数: 50

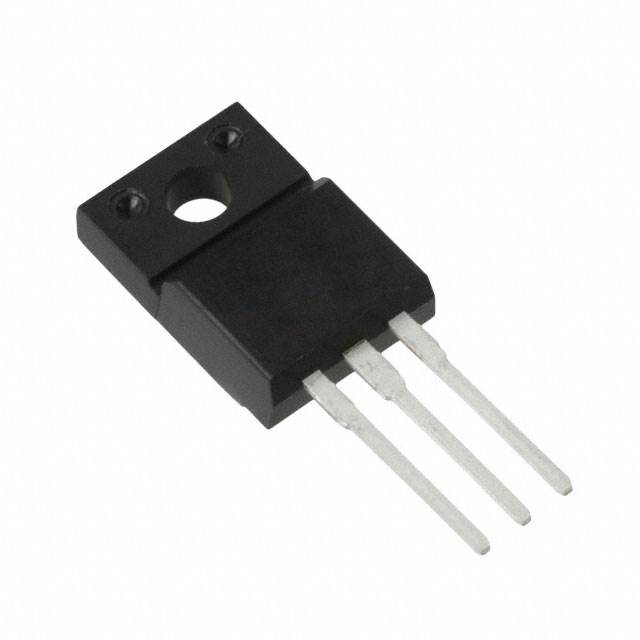

INFINEON TECHNOLOGIES 场效应管(MOSFET) IRFI1310NPBF

IRFI1310NPBF概述

    IRFI1310NPbF HEXFET Power MOSFET 技术手册

    1. 产品简介


    IRFI1310NPbF 是一款由International Rectifier(现为Infineon Technologies的一部分)生产的第五代HEXFET Power MOSFET(高压场效应晶体管)。这种器件利用先进的加工技术实现极低的导通电阻和高速开关速度,非常适合各种应用场合,如电源转换、电机控制、电池管理和电信系统等。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | VDSS | 100 | - | - | V |
    | RDS(on) | - | 0.036 | - | Ω |
    | ID | 24 | - | - | A |
    | IDM | - | - | 140 | A |
    | PD | - | - | 56 | W |
    | VGS | ± 20 | - | ± 20 | V |
    | EAS | - | - | 420 | mJ |
    | IAR | - | - | 22 | A |
    | EAR | - | - | 5.6 | mJ |
    | dv/dt | - | - | 5.0 | V/ns |
    | TJ | -55 | - | 175 | °C |

    3. 产品特点和优势


    - 先进工艺技术:采用第五代HEXFET技术,拥有极低的导通电阻和高耐压能力。
    - 隔离封装:TO-220 Fullpak封装消除了在商业和工业应用中额外绝缘硬件的需求。
    - 高电压隔离:具备2.5KV的高电压隔离能力,确保安全可靠的运行。
    - 无铅设计:符合环保标准,适合绿色生产需求。
    - 快速开关速度:得益于极低的导通电阻,IRFI1310NPbF能够提供卓越的能效表现和可靠性。

    4. 应用案例和使用建议


    - 电源转换:IRFI1310NPbF适用于高频开关电源的设计,特别是在需要高效能、高效率的应用中。
    - 电机控制:在电机驱动和逆变器应用中表现出色,有效提升电机系统的性能和稳定性。
    - 电池管理:适合于各类电池管理系统,能够处理高电流并确保系统的安全运行。
    使用建议:
    - 在高频开关电源中,选择合适的栅极电阻以优化开关时间和降低损耗。
    - 在电机控制系统中,确保适当的散热措施以保持稳定的运行温度。
    - 配合热敏电阻监测MOSFET的温度变化,避免过温保护机制启动。

    5. 兼容性和支持


    IRFI1310NPbF 的 TO-220 Fullpak 封装适用于标准的安装方法,且具有良好的电气兼容性。制造商提供了详尽的技术支持和维护文档,用户可通过官方网站获取最新的产品信息和技术资料。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关时间过长 | 调整栅极电阻,优化栅极电荷配置 |
    | 过温保护频繁触发 | 加强散热措施,确保良好的热传导 |
    | 导通电阻过高 | 检查安装连接,确保良好的电气接触 |

    7. 总结和推荐


    IRFI1310NPbF HEXFET Power MOSFET 以其先进的工艺技术和高效的性能表现,在众多应用中表现出色。它不仅提供了卓越的可靠性和稳定性,还具备广泛的适用性。因此,我们强烈推荐在需要高效能和高可靠性的应用中选用此产品。对于需要进一步技术支持的用户,可以通过官方网站联系Infineon Technologies获取更多帮助。

IRFI1310NPBF参数

参数
Vgs-栅源极电压 20V
配置 独立式
Id-连续漏极电流 24A
通道数量 1
Rds(On)-漏源导通电阻 36mΩ@ 13A,10V
FET类型 1个N沟道
栅极电荷 120nC@ 10 V
最大功率耗散 56W(Tc)
Vds-漏源极击穿电压 100V
Vgs(th)-栅源极阈值电压 4V@ 250µA
Ciss-不同 Vds 时的输入最大电容 1.9nF@25V
长*宽*高 10mm*4.4mm*15.65mm
通用封装 TO-220AB
安装方式 通孔安装
零件状态 在售
包装方式 管装

IRFI1310NPBF厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IRFI1310NPBF数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IRFI1310NPBF IRFI1310NPBF数据手册

IRFI1310NPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 0.7422 ¥ 6.5092
150+ $ 0.7228 ¥ 6.3394
250+ $ 0.7099 ¥ 6.2262
550+ $ 0.6413 ¥ 5.6242
1200+ $ 0.6071 ¥ 5.324
库存: 200
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 325.46
