IPW65R065C7XKSA1

产品分类: 场效应管(MOSFET)

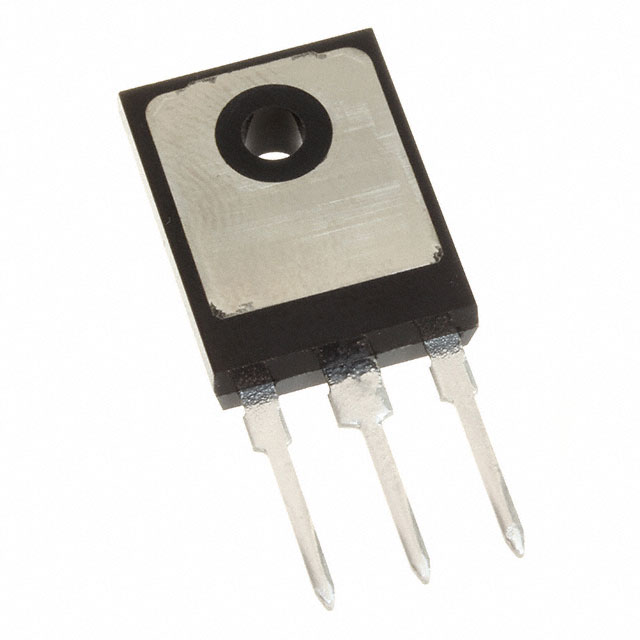

产品描述: Infineon N沟道增强型MOSFET 晶体管 + 二极管 CoolMOS C7系列, Vds=700 V, 145 A, TO-247封装, 通孔安装, 3引脚
供应商型号: 2207459
供应商: 海外现货
标准整包数: 2
INFINEON TECHNOLOGIES 场效应管(MOSFET) IPW65R065C7XKSA1

IPW65R065C7XKSA1概述

    650V CoolMOS™ C7 Power Transistor IPW65R065C7

    1. 产品简介


    CoolMOS™ C7系列金属氧化物半导体场效应晶体管(MOSFET) 是一种高性能的高压功率MOSFET,采用超级结(Super Junction, SJ)原理设计,并由英飞凌科技率先推出。这种技术具有诸多显著优势,如快速开关能力、高效率和出色的可靠性。产品广泛应用于计算、服务器、电信、不间断电源(UPS)和太阳能等领域的功率因数校正(PFC)阶段和硬开关脉宽调制(PWM)阶段。

    2. 技术参数


    根据提供的数据手册,该MOSFET的主要技术参数如下:
    - 最大漏源电压 (VDS):700V
    - 最大漏源导通电阻 (RDS(on)): 65 mΩ
    - 典型栅极电荷 (Qg): 64 nC
    - 最大脉冲漏极电流 (ID,pulse): 145 A
    - 在400V时的输出电容能量 (Eoss): 8 μJ
    - 体二极管最大反向恢复电流速率 (dv/dt): 60 A/μs

    3. 产品特点和优势


    - 增强的MOSFET dv/dt耐用性:具备更高的电压变化率承受能力,提高了系统稳定性。
    - 卓越的效率表现:得益于优秀的RDS(on) Eoss 和 RDS(on) Qg 乘积值。
    - 行业领先的RDS(on)/封装比:体积小、性能强,适用于紧凑型设计。
    - 易于驱动:简化电路设计,提高系统集成度。
    - 环保材料:无铅镀层,卤素自由模具化合物,符合工业标准。
    - 广泛的适用范围:通过JEDEC认证,适合工业级应用。

    4. 应用案例和使用建议


    应用场景:该MOSFET被广泛用于各种高压转换应用,如计算设备、服务器、电信基础设施和太阳能发电系统。具体来说,在PFC和PWM硬开关应用中,它表现出色。
    使用建议:
    - 并联MOSFET时,建议使用铁氧体磁珠或独立的互补对进行并联操作,以确保稳定性。
    - 在选择驱动电路时,考虑其驱动电阻(RG),并适当调整,以获得最佳性能。

    5. 兼容性和支持


    该产品采用PG-TO 247封装,标记为“65C7065”,并且提供了相关链接以便进一步了解详细信息。此外,产品符合工业标准,并得到制造商的支持服务,可确保长期可靠的应用。

    6. 常见问题与解决方案


    - 问题:在大电流脉冲期间可能出现过热现象。
    - 解决方案:适当增加散热措施,如采用更高效的散热片或风扇。
    - 问题:二极管反向恢复时间较长。
    - 解决方案:可以使用更快恢复速度的二极管,或者优化驱动电路设计,降低反向恢复过程中产生的损耗。
    - 问题:系统中存在MOSFET击穿风险。
    - 解决方案:采用瞬态电压抑制器(TVS)或压敏电阻(MOV)来保护电路免受电压尖峰的影响。

    7. 总结和推荐


    总体而言,650V CoolMOS™ C7 Power Transistor IPW65R065C7是一款集高性能、高效率和低损耗于一体的先进MOSFET产品。它不仅能够提高系统效率和可靠性,还能显著减小系统尺寸和成本。因此,强烈推荐在需要高压转换的应用场合中使用。

IPW65R065C7XKSA1参数

参数
Vds-漏源极击穿电压 650V
Vgs(th)-栅源极阈值电压 4V@ 850µA
配置 独立式
最大功率耗散 171W(Tc)
Id-连续漏极电流 33A
通道数量 1
栅极电荷 64nC@ 10 V
Rds(On)-漏源导通电阻 65mΩ@ 17.1A,10V
Vgs-栅源极电压 20V
Ciss-不同 Vds 时的输入最大电容 3.02nF@400V
FET类型 1个N沟道
长*宽*高 16.13mm*5.21mm*21.1mm
通用封装 TO-247
安装方式 通孔安装
零件状态 在售
包装方式 管装
