IPZ65R095C7

产品分类: 场效应管(MOSFET)
产品描述: 128W(Tc) 30V 4V@ 590µA 45nC@ 10 V 1个N沟道 650V 95mΩ@ 11.8A,10V 24A 2.14nF@400V TO-247 通孔安装 16.13mm*5.21mm*21.1mm
供应商型号: UNP-IPZ65R095C7
供应商: 海外现货
标准整包数: 1

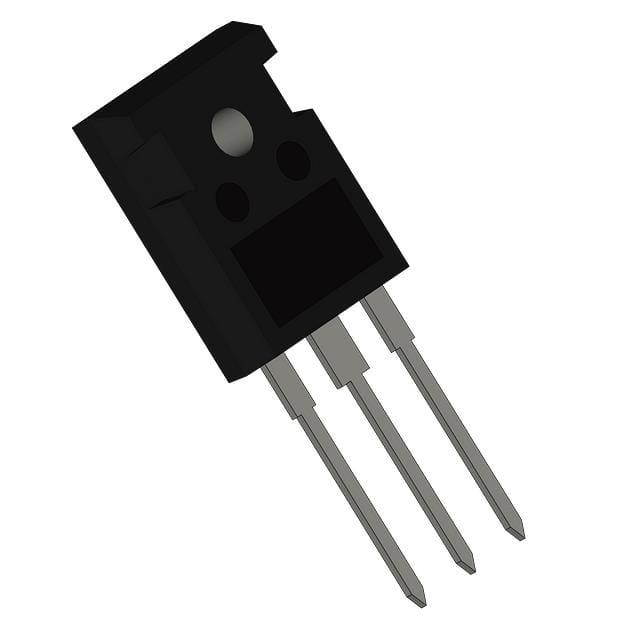

INFINEON TECHNOLOGIES 场效应管(MOSFET) IPZ65R095C7

IPZ65R095C7概述

    IPZ65R095C7 650V CoolMOS™ C7 Power Transistor

    产品简介


    IPZ65R095C7 是一款由 Infineon Technologies 生产的CoolMOS™ C7系列功率MOSFET。CoolMOS™ 是一种基于超级结(Super Junction)原理的高电压功率MOSFET技术,旨在实现快速开关和高效能。IPZ65R095C7 主要应用于电力转换领域,例如电源因数校正(PFC)阶段和硬开关脉宽调制(PWM)阶段,广泛用于计算、服务器、电信、不间断电源(UPS)及太阳能等领域。

    技术参数


    IPZ65R095C7的主要技术规格如下:
    - 额定电压(VDS):650V
    - 最大导通电阻(RDS(on),最大值):95 mΩ
    - 典型栅极电荷(Qg.typ):45 nC
    - 脉冲漏极电流(ID,pulse):100 A
    - 输出电容(Coss):33 pF
    - 反向恢复电荷(Qrr):9 µC
    - 绝缘耐压(VISO):不适用(非隔离型)
    - 存储温度(Tstg):-55°C 至 150°C

    产品特点和优势


    - 增强的MOSFET dv/dt 耐受力:提升了系统可靠性,确保在高速切换条件下稳定运行。
    - 最佳性能指标(FOM RDS(on)Eoss 和 RDS(on)Qg):实现了更高的效率和更少的栅极电荷,从而减少功耗。
    - 最佳导通电阻与封装比例:简化了设计,降低了整体系统成本。
    - 驱动简便:通过驱动源引脚便于控制门极。
    - 无铅电镀,无卤素模塑化合物:符合工业标准,具有环保优势。

    应用案例和使用建议


    - 应用领域:PFC 阶段和硬开关 PWM 阶段,适用于计算、服务器、电信、UPS 及太阳能系统。
    - 使用建议:确保在使用过程中正确区分源极和感测源极引脚,避免连接错误导致的功能失效。在高频率和高功率密度的应用中,要注意散热管理以保持系统稳定性。

    兼容性和支持


    - 兼容性:IPZ65R095C7 支持工业级应用,且与其他电子元器件具有良好的兼容性。
    - 技术支持:Infineon Technologies 提供相关网页链接和应用说明,方便用户获取更多信息和支持。

    常见问题与解决方案


    - 问题1:产品温度过高导致热关断。
    - 解决方案:增加散热措施,如采用更大的散热片或风扇。
    - 问题2:栅极电荷过高影响效率。
    - 解决方案:选择合适的栅极电阻,降低栅极电荷的影响。
    - 问题3:产品启动延迟。
    - 解决方案:调整电路设计,确保合适的门极驱动电压。

    总结和推荐


    IPZ65R095C7凭借其出色的导通电阻、快速开关能力和易于驱动的优势,在电力转换应用中表现出色。其卓越的可靠性、高效能和环境友好特性使其成为高性能电力转换系统的理想选择。我们强烈推荐此款产品用于需要高效率和紧凑设计的应用场合。

IPZ65R095C7参数

参数
FET类型 1个N沟道
Vds-漏源极击穿电压 650V
Ciss-不同 Vds 时的输入最大电容 2.14nF@400V
通道数量 1
栅极电荷 45nC@ 10 V
Id-连续漏极电流 24A
Vgs(th)-栅源极阈值电压 4V@ 590µA
Vgs-栅源极电压 30V
最大功率耗散 128W(Tc)
Rds(On)-漏源导通电阻 95mΩ@ 11.8A,10V
配置 独立式
长*宽*高 16.13mm*5.21mm*21.1mm
通用封装 TO-247
安装方式 通孔安装
零件状态 在售
包装方式 散装

IPZ65R095C7厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IPZ65R095C7数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IPZ65R095C7 IPZ65R095C7数据手册

IPZ65R095C7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.732 ¥ 31.5354
库存: 80
起订量: 4 增量: 1
交货地:
最小起订量为:1
合计: ¥ 31.53
