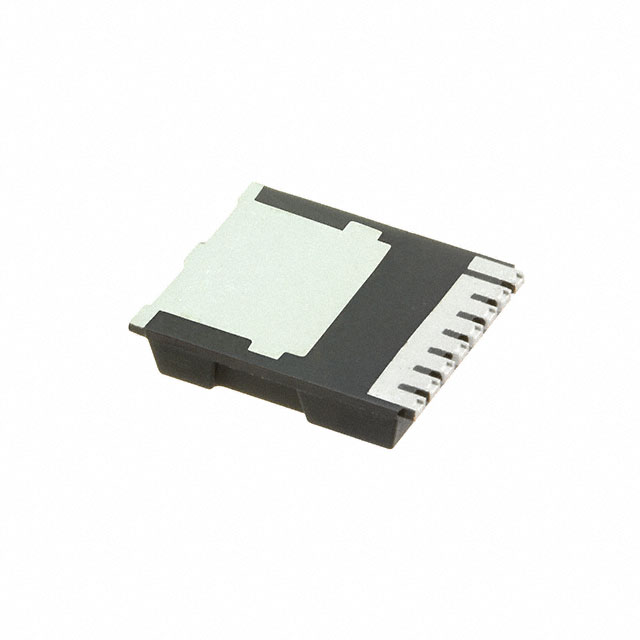

IPT019N08N5ATMA1

产品分类: 场效应管(MOSFET)
产品描述: N沟道MOS管, Vds=80 V, 247 A, PG-HSOF-8封装, 表面贴装
供应商型号: REB-TMOS2809
供应商: 海外现货
标准整包数: 2000

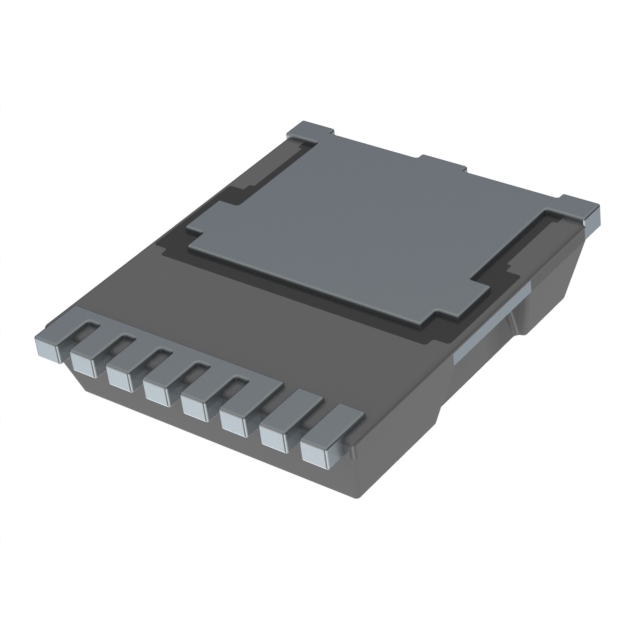

INFINEON TECHNOLOGIES 场效应管(MOSFET) IPT019N08N5ATMA1

IPT019N08N5ATMA1概述


    产品简介


    IPT019N08N5 OptiMOSTM 5 Power Transistor, 80V
    IPT019N08N5是一款适用于高频开关应用的功率晶体管,属于OptiMOSTM 5系列。它具有极低的导通电阻(RDS(on))和优秀的栅极电荷乘以导通电阻的产品(FOM),特别适合于同步整流电路。此外,该产品为N沟道型,符合工业应用的全验证标准,采用无铅镀层,符合RoHS规范,并且不含卤素,符合IEC61249-2-21标准。

    技术参数


    IPT019N08N5的主要技术规格如下:
    - 最大漏源电压 (VDS): 80V
    - 最大导通电阻 (RDS(on)): 1.9mΩ (典型值)
    - 连续漏极电流 (ID): 247A (最大值)
    - 栅极总电荷 (Qg): 101nC (典型值)

    产品特点和优势


    IPT019N08N5具有多个独特的优势:
    - 高频率切换能力: 由于其低导通电阻和出色的栅极电荷特性,使其非常适合用于高频率开关应用。
    - 低导通电阻: 典型值为1.9mΩ,有助于提高整体系统的能效。
    - 100%雪崩测试: 确保在恶劣环境下的可靠性和稳定性。
    - 环保设计: 无铅镀层,RoHS合规,不含卤素。

    应用案例和使用建议


    IPT019N08N5广泛应用于多种电力转换和驱动系统中,例如直流-直流转换器、电机驱动器和电源管理系统。在这些应用中,其高效率和高可靠性使得其成为首选。
    使用建议:
    - 在设计电路时,确保散热设计充分,以应对较高的工作电流。
    - 考虑到产品的最高工作温度为175°C,应避免长时间在高温环境下运行,以免影响产品寿命。

    兼容性和支持


    IPT019N08N5具有良好的兼容性,可以与多种电子系统和电路板配合使用。制造商Infineon提供了详细的技术文档和应用指南,以确保用户能够顺利集成和使用该产品。此外,Infineon还提供了技术支持和售后服务,以帮助解决任何可能出现的问题。

    常见问题与解决方案


    问题1: 导通电阻RDS(on)是否会随温度变化而显著改变?
    解决方案: IPT019N08N5的数据表中显示,其RDS(on)在工作温度范围内的变化不大,但在设计时仍需考虑温度对RDS(on)的影响,确保在极端温度下的正常工作。
    问题2: 如何正确安装以确保散热效果最佳?
    解决方案: 遵循制造商提供的安装指南,使用适当的散热器和热界面材料(如导热硅脂),并将设备放置在尽可能靠近散热片的位置,以最大化散热效果。

    总结和推荐


    IPT019N08N5作为一款高频率开关应用的理想选择,具有出色的性能和可靠性。它的低导通电阻和环保设计使其在众多电力转换和驱动系统中表现出色。考虑到其全面的支持和服务,我们强烈推荐IPT019N08N5用于需要高效能和高可靠性的应用场合。

IPT019N08N5ATMA1参数

参数
最大功率耗散 231W(Tc)
Vgs-栅源极电压 20V
Vds-漏源极击穿电压 80V
通道数量 1
栅极电荷 127nC@ 10 V
Ciss-不同 Vds 时的输入最大电容 9.2nF@40V
Vgs(th)-栅源极阈值电压 3.8V@ 159µA
配置 独立式
Rds(On)-漏源导通电阻 1.9mΩ@ 150A,10V
FET类型 1个N沟道
Id-连续漏极电流 247A
通用封装 HSOF-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

IPT019N08N5ATMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IPT019N08N5ATMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IPT019N08N5ATMA1 IPT019N08N5ATMA1数据手册

IPT019N08N5ATMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
