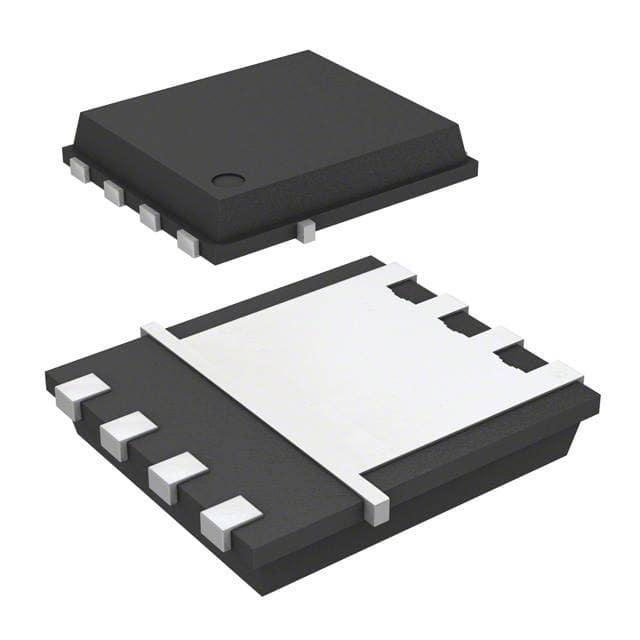

IRFH8318TR2PBF

产品分类: 场效应管(MOSFET)
产品描述: 3.6W 20V 2.35V@ 50µA 41nC@ 10 V 1个N沟道 30V 3.1mΩ@ 20A,10V 3.18nF@10V PQFN-8 贴片安装 6mm*5mm*830μm
供应商型号: IRFH8318TR2PBFCT-ND
供应商: Digi-Key
标准整包数: 1
INFINEON TECHNOLOGIES 场效应管(MOSFET) IRFH8318TR2PBF

IRFH8318TR2PBF概述

    HEXFET Power MOSFET 技术手册

    1. 产品简介


    HEXFET Power MOSFET 是一款适用于高频降压转换器的同步MOSFET。该产品采用PQFN 5x6毫米封装,专为高频率开关应用设计。主要功能是作为电源转换的关键部件,提高能效并减少热损耗。典型应用包括但不限于服务器、通信设备、电动工具及工业自动化设备等。

    2. 技术参数


    - 额定电压 (VDS):30V
    - 最大栅极电压 (VGS):±20V
    - 连续漏极电流 (ID):在不同温度条件下有所不同(25°C时为400A,70°C时为30A)
    - 脉冲漏极电流 (IDM):120A
    - 功率耗散 (PD):25°C时为50W
    - 热阻抗 (RθJC):底部为1.7°C/W,顶部为32°C/W
    - 门限电压 (VGS(th)):1.35V至2.35V
    - 门电容 (Qg):19nC(典型值)
    - 反向恢复时间 (trr):16ns至24ns
    - 其他参数:包括击穿电压 (BVDSS)、静态漏源导通电阻 (RDS(on)) 等

    3. 产品特点和优势


    - 低热阻:到PCB的热阻小于1.7°C/W,使散热更好。
    - 低轮廓:低于1.2毫米的高度,增加功率密度。
    - 行业标准引脚布局:多供应商兼容。
    - 与现有表面贴装技术兼容:更容易制造。
    - 符合RoHS标准:无铅,无溴,无卤素,更环保。
    - 消费者级资格认证:提高可靠性。

    4. 应用案例和使用建议


    该产品广泛应用于高频降压转换器中,例如服务器、通信设备和电动工具。对于在高频下工作的电路,推荐使用较小的栅极电阻来减小开关损耗。此外,在应用中需要考虑电路布局以确保良好的散热效果。

    5. 兼容性和支持


    - 兼容性:与其他标准表面贴装技术兼容,确保与多种PCB组装工艺兼容。
    - 支持:制造商提供详尽的技术文档和支持服务,包括RoHS合规性声明和用户指南。

    6. 常见问题与解决方案


    - 问题:设备过热。
    - 解决方案:检查电路布局和冷却系统,适当增加散热措施。
    - 问题:开关性能下降。
    - 解决方案:检查栅极电阻设置,优化电路设计。

    7. 总结和推荐


    HEXFET Power MOSFET 是一款具有卓越性能和高可靠性的产品,特别适合于高频开关应用。它具有多种独特功能,如低热阻和多供应商兼容性,使其在市场上具备很强的竞争力。推荐给需要高性能、高可靠性解决方案的应用场景。
    总之,HEXFET Power MOSFET 不仅在技术上表现出色,而且在环境友好性和可靠性方面也达到了很高的标准,非常适合用于现代电力电子系统的设计和开发。

IRFH8318TR2PBF参数

参数
Id-连续漏极电流 -
Vgs-栅源极电压 20V
最大功率耗散 3.6W
Vgs(th)-栅源极阈值电压 2.35V@ 50µA
栅极电荷 41nC@ 10 V
配置 独立式
通道数量 1
Ciss-不同 Vds 时的输入最大电容 3.18nF@10V
Vds-漏源极击穿电压 30V
FET类型 1个N沟道
Rds(On)-漏源导通电阻 3.1mΩ@ 20A,10V
长*宽*高 6mm*5mm*830μm
通用封装 PQFN-8
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
