IPL60R125C7AUMA1

产品分类: 场效应管(MOSFET)

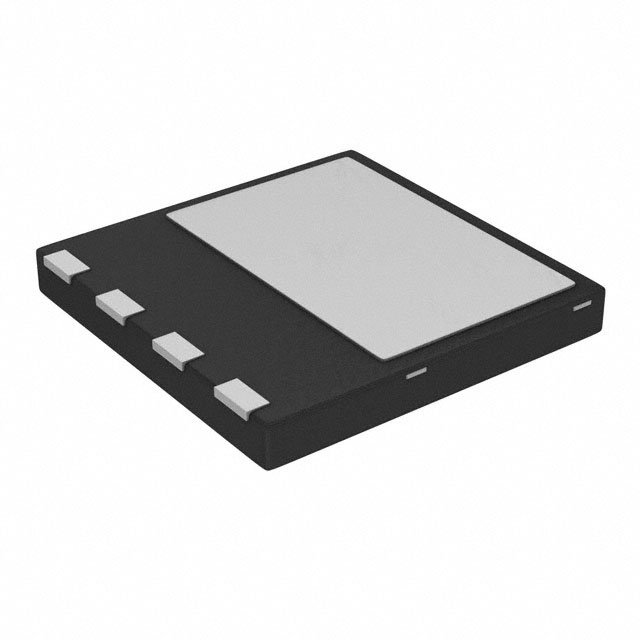

产品描述: Infineon N沟道增强型MOS管 IPL60R系列, Vds=600 V, 17 A, ThinPAK 8 x 8封装, 表面贴装, 5引脚
供应商型号: 2224914
供应商: 海外现货
标准整包数: 2
INFINEON TECHNOLOGIES 场效应管(MOSFET) IPL60R125C7AUMA1

IPL60R125C7AUMA1概述

    IPL60R125C7 MOSFET 技术手册

    产品简介


    IPL60R125C7 是一款由 Infineon Technologies 生产的CoolMOS™ C7系列600V功率MOSFET,采用 ThinPAK 8x8 封装形式。该产品以其出色的开关性能、低导通电阻(RDS(on))和高效率而著称。它适合用于硬开关和软开关电路,特别是在PFC(功率因数校正)和高性能LLC拓扑中表现优异。CoolMOS™ C7 系列是基于超级结原理的创新技术,旨在提供卓越的电压耐受能力和高效的电能转换。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 最大漏源击穿电压 | 650 | V |
    | 最大漏源导通电阻 | 125 | mΩ |
    | 典型栅极输入电荷 | 34 | nC |
    | 脉冲漏电流 | 66 | A |
    | 连续漏电流(Tj<150°C) | 30 | A |
    | 输出电容(400V) | 4 | µJ |
    | 反向恢复峰值电流 | 24 | A |

    产品特点和优势


    - 多功能适用性:适用于硬开关和软开关电路,例如PFC和高性能LLC拓扑,适合于电源、服务器、电信、不间断电源(UPS)和太阳能等领域。
    - 高效能:由于其RDS(on)Eoss 和 RDS(on)Qg 的最佳组合,具有极高的转换效率。
    - 紧凑封装:通过小尺寸的封装,提高了功率密度,有利于PCB的组装和布局设计。
    - 高可靠性:其 dv/dt 耐受度达到120V/ns,适合各种严苛的工作条件。

    应用案例和使用建议


    根据手册中的描述,IPL60R125C7 MOSFET 在计算、服务器、电信、不间断电源及太阳能应用中的表现尤为突出。在这些应用场景中,该MOSFET 可以显著提高系统效率并减少能源损耗。建议在使用时注意其最大额定值(如连续漏电流),确保不会超过设备的安全操作区域(SOA)。此外,在多MOSFET 并联时,推荐使用铁氧体磁珠或独立的上拉结构来优化性能。

    兼容性和支持


    该产品采用 SMD 封装,适用于大多数工业级应用。Infineon Technologies 为其产品提供了详尽的技术支持和在线资源,包括模拟模型、应用程序笔记和设计工具。这些资源可以帮助工程师更好地理解和使用这款产品。

    常见问题与解决方案


    - 问题1: 在并联MOSFET时出现热失控现象。
    - 解决方案: 使用铁氧体磁珠或独立的上拉结构来优化并联性能。

    - 问题2: 如何确定工作温度下的最大电流?
    - 解决方案: 查阅手册中的安全工作区图表(SOA),确保在预期的工作条件下电流不超过安全限值。

    总结和推荐


    IPL60R125C7 MOSFET 凭借其卓越的性能参数和广泛的适用范围,在电源转换领域表现出色。它的低导通电阻和高效率使其成为计算、服务器、电信和太阳能等领域的理想选择。总的来说,强烈推荐使用 IPL60R125C7 MOSFET,特别是对于那些对效率和可靠性要求较高的应用。

IPL60R125C7AUMA1参数

参数
Vds-漏源极击穿电压 600V
栅极电荷 34nC@ 10 V
Vgs-栅源极电压 20V
配置 独立式
FET类型 1个N沟道
Vgs(th)-栅源极阈值电压 4V@ 390µA
Id-连续漏极电流 17A
Ciss-不同 Vds 时的输入最大电容 1.5nF@400V
通道数量 1
Rds(On)-漏源导通电阻 125mΩ@ 7.8A,10V
最大功率耗散 103W(Tc)
长*宽*高 8mm*8mm*1.1mm
通用封装 SON
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
