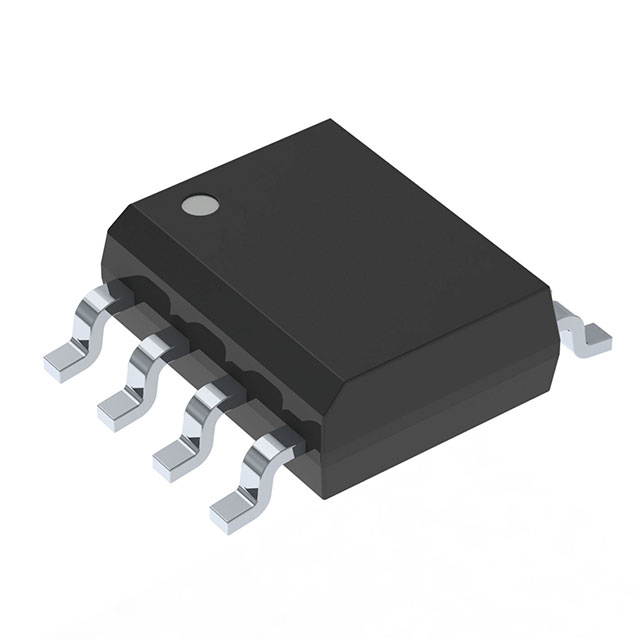

IRF8734PBF

产品分类: 场效应管(MOSFET)
产品描述: 2.5W(Ta) 20V 2.35V@ 50µA 30nC@ 4.5 V 1个N沟道 30V 3.5mΩ@ 21A,10V 21A 3.175nF@15V SOIC-8 贴片安装
供应商型号: Q-IRF8734PBF
供应商: 期货订购
标准整包数: 1
INFINEON TECHNOLOGIES 场效应管(MOSFET) IRF8734PBF

IRF8734PBF概述

    电子元器件产品技术手册:IRF8734PbF HEXFET Power MOSFET

    产品简介


    IRF8734PbF 是一款来自International Rectifier(现为Infineon Technologies)的HEXFET功率MOSFET。这种器件以其低导通电阻(RDS(on))、低门极电荷(Qg)和全字符化的雪崩电压和电流等特点著称。IRF8734PbF被广泛应用于笔记本处理器电源和隔离式DC-DC转换器中的同步整流。

    技术参数


    - 基本参数
    - 漏源电压 (VDS):30V
    - 最大导通电阻 (RDS(on)):3.5mΩ (VGS = 10V)
    - 门极电荷 (Qg):20nC (典型值)
    - 绝对最大额定值
    - 漏源电压 (VDS):30V
    - 栅源电压 (VGS):±20V
    - 连续漏极电流 (ID):21A (VGS @ 10V)
    - 脉冲漏极电流 (IDM):216A
    - 功率耗散 (PD):168W (@ TA = 25°C)
    - 热阻
    - 结至漏极热阻 (RθJL):20°C/W
    - 结至环境热阻 (RθJA):50°C/W
    - 存储温度范围
    - TSTG:-55°C 到 +150°C

    产品特点和优势


    - 非常低的RDS(on):在4.5V VGS时,表现出极低的导通电阻,有助于提高系统效率。
    - 低门极电荷:低门极电荷有助于减少开关损耗,提升工作效率。
    - 全字符化的雪崩电压和电流:在极限条件下保证器件的可靠性。
    - 100%测试:确保每颗产品都经过严格的RG测试。
    - 无铅封装:符合环保标准,适用于多种工业应用。

    应用案例和使用建议


    应用场景:
    - 笔记本处理器电源
    - 隔离式DC-DC转换器中的同步整流器
    使用建议:
    - 在笔记本处理器电源应用中,可以优化电路布局以提高散热效率,确保长时间稳定运行。
    - 对于DC-DC转换器应用,可以考虑选择合适的栅极电阻,以进一步降低开关损耗。

    兼容性和支持


    - 兼容性:IRF8734PbF与现有的大多数PCB设计兼容,可用于各种高密度封装。
    - 技术支持:Infineon Technologies提供全面的技术支持和维护服务,包括详细的文档和技术咨询。

    常见问题与解决方案


    - 问题:器件在高温环境下表现不佳。
    - 解决方案:确保电路设计中有足够的散热措施,如加装散热片或使用散热铜板。

    - 问题:开启时间过长。
    - 解决方案:适当调整栅极电阻(RG),以优化开关速度。

    总结和推荐


    IRF8734PbF HEXFET Power MOSFET凭借其低RDS(on)、低门极电荷和出色的雪崩特性,非常适合于高性能的电源管理应用。无论是笔记本电脑还是网络系统中的DC-DC转换器,它都能展现出卓越的性能。总体而言,强烈推荐这款器件用于需要高效能、高可靠性的电力管理应用中。

IRF8734PBF参数

参数
Vgs(th)-栅源极阈值电压 2.35V@ 50µA
栅极电荷 30nC@ 4.5 V
Ciss-不同 Vds 时的输入最大电容 3.175nF@15V
Id-连续漏极电流 21A
Vgs-栅源极电压 20V
Rds(On)-漏源导通电阻 3.5mΩ@ 21A,10V
FET类型 1个N沟道
Vds-漏源极击穿电压 30V
配置 -
通道数量 -
最大功率耗散 2.5W(Ta)
5mm(Max)
4mm(Max)
1.5mm(Max)
通用封装 SOIC-8
安装方式 贴片安装
零件状态 停产
包装方式 管装
