首页  >  产品百科  >  IRFR3303PBF

IRFR3303PBF

产品分类: 场效应管(MOSFET)
产品描述: 57W(Tc) 20V 4V@ 250µA 29nC@ 10 V 1个N沟道 30V 31mΩ@ 18A,10V 33A 750pF@25V DPAK,TO-252AA 贴片安装
供应商型号: IRFR3303PBF-ND
供应商: Digi-Key
标准整包数: 1

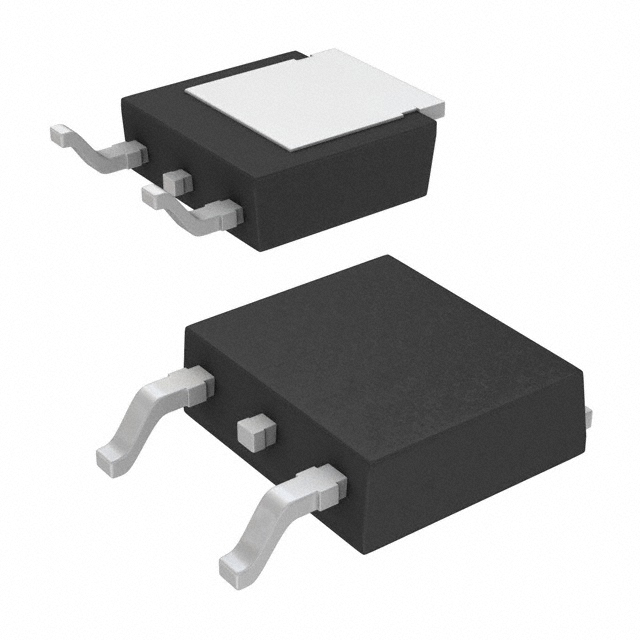

INFINEON TECHNOLOGIES 场效应管(MOSFET) IRFR3303PBF

IRFR3303PBF概述


    产品简介


    IRFR120是一款高性能的MOSFET(金属氧化物半导体场效应晶体管),主要用于开关电源、电机驱动和其他电力电子应用。该产品具有低导通电阻、高耐压能力和快速开关速度的特点。适用于各类工业控制、消费电子产品及通信基础设施中的高压电源管理。

    技术参数


    | 参数 | 规格 |

    | 类型 | MOSFET |
    | 封装 | D-Pak, TO-252AA, I-Pak, TO-251AA |
    | 最大栅极电压 | ±20V |
    | 最大漏极电流 | 30A |
    | 最大结温 | 150°C |
    | 导通电阻(Rds(on))| 12.1mΩ @ Vgs = 10V, 25°C |
    | 极限温度 | -55°C ~ +150°C |
    | 工作温度范围 | -40°C ~ +125°C |

    产品特点和优势


    IRFR120具备以下几点独特的功能和优势:
    1. 低导通电阻:12.1mΩ @ Vgs = 10V,25°C时的Rds(on),有效降低损耗并提高效率。
    2. 高耐压能力:最高可承受25V的漏源电压,适合高压应用。
    3. 快速开关速度:出色的开关性能可以减少损耗并提升整体系统效率。
    4. 多种封装选择:提供D-Pak, TO-252AA, I-Pak, TO-251AA等多种封装形式,方便灵活选用。
    5. 广泛的应用领域:从工业控制到消费电子,以及通信基础设施,均有广泛应用。

    应用案例和使用建议


    应用案例
    - 开关电源:利用IRFR120的低Rds(on)和快速开关性能,可以构建高效稳定的开关电源。
    - 电机驱动:适配高压电机驱动场合,提供更高的效率和更小的损耗。
    - 通信基础设施:应用于通信设备中,如基站电源转换,保证可靠性和高效性。
    使用建议
    1. 合理散热设计:根据手册中提供的热阻数据,进行适当的散热设计,以确保器件在极限工作温度下正常运行。
    2. 精确控制栅极电压:保持栅极电压在安全范围内(±20V),避免过电压损坏器件。
    3. 正确布线:注意引脚布局和布线,减少寄生电感和电容的影响,确保稳定可靠的运行。

    兼容性和支持


    - 兼容性:IRFR120具有多种封装形式,兼容不同的PCB设计要求。同时与现有的系统架构兼容性良好。
    - 支持和维护:制造商提供详尽的技术文档和应用指南,客户技术支持响应迅速,保障客户的长期使用需求。

    常见问题与解决方案


    1. 高温降额
    - 问题:在高温环境下,Rds(on)可能升高。
    - 解决办法:通过改善散热设计,如使用散热片或风扇来降低工作温度。

    2. 瞬态过压
    - 问题:瞬态过压可能导致击穿。
    - 解决办法:在设计电路时增加瞬态电压抑制二极管或箝位电路。

    总结和推荐


    IRFR120以其卓越的性能、多样化的封装选择和广泛的应用范围,在众多高压MOSFET中脱颖而出。其低导通电阻、高耐压能力和快速开关性能使得它成为各种高压应用的理想选择。强烈推荐使用IRFR120来提升系统效率和可靠性。

IRFR3303PBF参数

参数
Id-连续漏极电流 33A
Vds-漏源极击穿电压 30V
配置 -
栅极电荷 29nC@ 10 V
通道数量 -
Ciss-不同 Vds 时的输入最大电容 750pF@25V
最大功率耗散 57W(Tc)
Rds(On)-漏源导通电阻 31mΩ@ 18A,10V
Vgs-栅源极电压 20V
Vgs(th)-栅源极阈值电压 4V@ 250µA
FET类型 1个N沟道
通用封装 DPAK,TO-252AA
安装方式 贴片安装
零件状态 停产
包装方式 管装

IRFR3303PBF厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IRFR3303PBF数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IRFR3303PBF IRFR3303PBF数据手册

IRFR3303PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
