IPAN60R650CEXKSA1

产品分类: 场效应管(MOSFET)
产品描述: Infineon N沟道MOS管, Vds=600 V, 9.9 A, TO-220 FP封装, 通孔安装, 3引脚
供应商型号: IPAN60R650CEXKSA1
供应商: 国内现货
标准整包数: 1

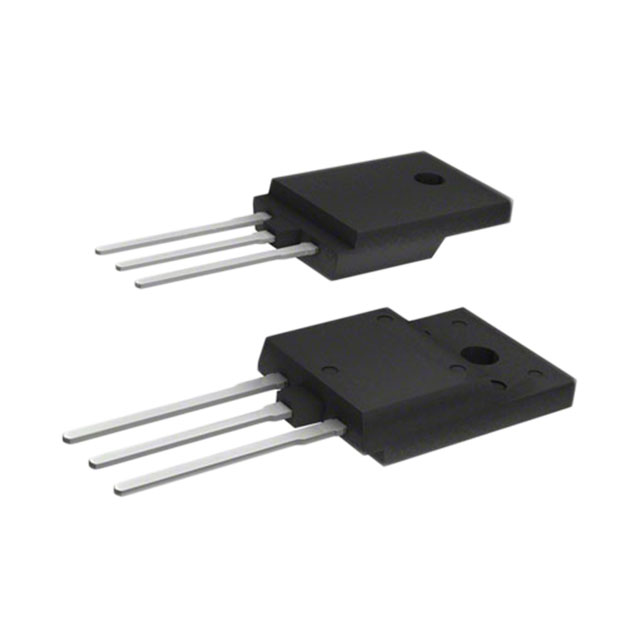

INFINEON TECHNOLOGIES 场效应管(MOSFET) IPAN60R650CEXKSA1

IPAN60R650CEXKSA1概述

    IPAN60R650CE: 高效能600V CoolMOS™ CE 功率晶体管

    产品简介


    IPAN60R650CE 是一款采用CoolMOS™ CE技术的600V功率晶体管。CoolMOS™ CE 技术是由Infineon Technologies开创的一种针对高压功率MOSFET的革命性技术。这种晶体管在消费电子和照明市场上表现尤为出色,具有高效能和成本效益的优势。适用于PFC阶段、硬开关PWM阶段和共振开关阶段,如PC Silverbox、适配器、液晶电视和室内照明。

    技术参数


    - 主要规格
    - 漏源击穿电压(VDS):650V
    - 最大漏极电流(ID):9.9A
    - 脉冲漏极电流(ID,pulse):19A
    - 输出电荷(Qg.typ):20.5nC
    - 反向恢复能量(Eoss@400V):1.9μJ
    - 电气特性
    - 输入电容(Ciss):440pF
    - 输出电容(Coss):30pF
    - 开启延迟时间(td(on)):10ns
    - 关断延迟时间(td(off)):58ns
    - 热特性
    - 热阻(RthJC):4.5°C/W
    - 最高储存温度(Tstg):-40°C至150°C
    - 操作结温(Tj):-40°C至150°C

    产品特点和优势


    - 极低损耗,由于非常低的FOM RdsonQg 和 Eoss,使得整体能耗大幅降低。
    - 非常高的换相坚固性。
    - 易于使用/驱动。
    - 无铅镀层,无卤素模制化合物。
    - 符合标准等级应用的标准。

    应用案例和使用建议


    IPAN60R650CE 可广泛应用于PC Silverbox、适配器、液晶电视及室内照明等场合。对于并联的MOSFET,推荐使用铁氧体磁珠连接到栅极或者独立的顶部柱,以提高稳定性和可靠性。

    兼容性和支持


    该产品兼容广泛的电路设计,与大多数标准电子设备和电源管理系统兼容。Infineon Technologies提供详细的技术文档和支持,以确保用户能够正确使用和维护产品。可通过官网获取相关链接,包括产品网页、应用笔记、仿真模型和设计工具等。

    常见问题与解决方案


    - Q: 如何进行并联操作?
    - A: 推荐在栅极上使用铁氧体磁珠或独立的顶部柱。

    - Q: 需要注意哪些安全规范?
    - A: 在高温环境下操作时需特别注意热管理,避免过热现象。严格遵守操作结温范围(-40°C 至 150°C)。

    总结和推荐


    IPAN60R650CE是一款高效能的功率晶体管,特别适合在对成本敏感且需要高性能的消费电子和照明应用中使用。其出色的低损耗和易用性使其在市场上具有很强的竞争力。我们强烈推荐在相关应用中使用该产品,以获得最佳性能和经济效益。
    通过详细的性能指标和技术参数,IPAN60R650CE 显示出其在复杂应用环境下的可靠性和灵活性。对于追求高效、低成本解决方案的设计工程师来说,这是一个非常值得考虑的选择。

IPAN60R650CEXKSA1参数

参数
配置 -
Vgs-栅源极电压 20V
FET类型 1个N沟道
Rds(On)-漏源导通电阻 650mΩ@ 2.4A,10V
栅极电荷 20.5nC@ 10 V
最大功率耗散 28W(Tc)
Vds-漏源极击穿电压 600V
Vgs(th)-栅源极阈值电压 3.5V@ 200µA
Ciss-不同 Vds 时的输入最大电容 440pF@100V
Id-连续漏极电流 9.9A
通道数量 -
长*宽*高 10.65mm*4.85mm*16.15mm
通用封装 TO-220FP-3
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

IPAN60R650CEXKSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IPAN60R650CEXKSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IPAN60R650CEXKSA1 IPAN60R650CEXKSA1数据手册

IPAN60R650CEXKSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 9.876
10+ ¥ 7.7172
100+ ¥ 5.5315
库存: 15
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 9.87
直接购买
