IPI45N06S409AKSA2

产品分类: 场效应管(MOSFET)

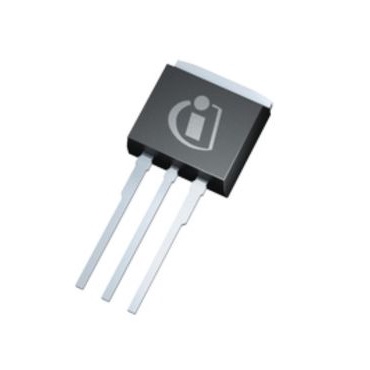

产品描述: Infineon N沟道增强型MOS管 OptiMOS™-T2系列, Vds=60 V, 45 A, I2PAK (TO-262)封装, 通孔安装, 3引脚
供应商型号: 2183063
供应商: 海外现货
标准整包数: 10
INFINEON TECHNOLOGIES 场效应管(MOSFET) IPI45N06S409AKSA2

IPI45N06S409AKSA2概述

    IPB45N06S4-09 OptiMOS®-T2 Power Transistor 技术手册

    产品简介


    IPB45N06S4-09 是一种采用 OptiMOS®-T2 技术的 N 沟道增强型功率 MOSFET。这款器件以其卓越的性能和可靠性,广泛应用于工业自动化、电源管理、电机控制以及汽车电子等领域。IPB45N06S4-09 的主要功能是通过控制电流的通断来实现电路的开关操作,适用于各种高电流和高电压的应用场景。

    技术参数


    - 连续漏极电流(ID):TC=25°C 时为 45 A,TC=100°C 时也为 45 A。
    - 脉冲漏极电流(ID, pulse):TC=25°C 时为 180 A。
    - 雪崩能量(EAS):ID=22.5 A 时为 97 mJ。
    - 雪崩电流(IAS):最大值为 45 A。
    - 栅源电压(VGS):±20 V。
    - 功率耗散(Ptot):TC=25°C 时为 71 W。
    - 工作温度范围(Tj, Tstg):-55°C 至 +175°C。
    - 最大漏源电压(VDS):60 V。
    - 最大导通电阻(RDS(on)):SMD 版本的最大值为 9.2 mΩ。

    产品特点和优势


    1. AEC 资格认证:符合汽车电子标准,确保高可靠性和长期稳定性。
    2. MSL1 级别:直至 260°C 峰值回流温度的最高级封装。
    3. 宽温域操作:可在 -55°C 至 +175°C 范围内工作。
    4. 环保材料:RoHS 合规,无卤素。
    5. 全面的测试:100% 雪崩测试,确保极端条件下的耐用性。

    应用案例和使用建议


    1. 工业自动化:在电机驱动器中,IPB45N06S4-09 可以高效地控制电动机的运行。为了优化性能,建议使用低阻抗 PCB 来降低热阻,提高散热效率。
    2. 电源管理:作为 DC-DC 转换器的一部分,IPB45N06S4-09 能够处理大电流负载。建议使用大散热片来改善散热性能,避免过热。

    兼容性和支持


    - 兼容性:IPB45N06S4-09 可与其他 OptiMOS®-T2 系列的产品兼容。
    - 支持:提供详尽的技术支持文档和客户服务,确保客户能够顺利应用该产品。

    常见问题与解决方案


    1. 如何判断器件是否损坏?
    - 使用万用表检测漏极-源极电阻,若显著高于正常值,可能已经损坏。

    2. 如何选择合适的散热片?
    - 计算所需的热阻,选择具有合适热阻的散热片。可以参考厂商提供的热阻参数进行计算。

    总结和推荐


    IPB45N06S4-09 OptiMOS®-T2 功率 MOSFET 在工业应用中表现优异,具备出色的电流处理能力和宽泛的工作温度范围。对于需要高可靠性、高性能的电源管理和电机控制系统,该产品是一个理想的选择。强烈推荐在相关项目中采用这款器件,以提升系统的整体性能和可靠性。

IPI45N06S409AKSA2参数

参数
栅极电荷 47nC@ 10 V
FET类型 1个N沟道
Ciss-不同 Vds 时的输入最大电容 3.785nF@25V
Id-连续漏极电流 45A
Rds(On)-漏源导通电阻 9.4mΩ@ 45A,10V
通道数量 1
配置 独立式
Vgs(th)-栅源极阈值电压 4V@ 34µA
Vds-漏源极击穿电压 60V
Vgs-栅源极电压 20V
最大功率耗散 71W(Tc)
长*宽*高 10.2mm*4.5mm*9.45mm
通用封装 I2PAK
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装,管装

IPI45N06S409AKSA2厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IPI45N06S409AKSA2数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IPI45N06S409AKSA2 IPI45N06S409AKSA2数据手册

IPI45N06S409AKSA2封装设计

查看详情并下载
Symbol
Footprint
3D Model
