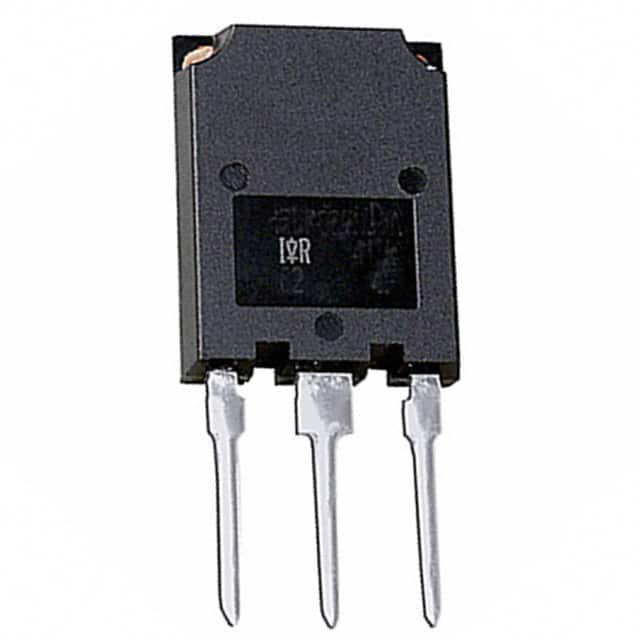

IRFPS3810PBF

产品分类: 场效应管(MOSFET)
产品描述: 580W(Tc) 30V 5V@ 250µA 390nC@ 10 V 1个N沟道 100V 9mΩ@ 100A,10V 170A 6.79nF@25V TO-274AA 通孔安装 15.87mm*5.31mm*20.7mm
供应商型号: UA-IRFPS3810PBF
供应商: 海外现货
标准整包数: 25
INFINEON TECHNOLOGIES 场效应管(MOSFET) IRFPS3810PBF

IRFPS3810PBF概述

    IRFPS3810PbF HEXFET® Power MOSFET 技术手册

    产品简介


    IRFPS3810PbF 是一种先进的 HEXFET® 功率 MOSFET,由 International Rectifier(IR)公司设计和制造。这类器件通过先进的工艺技术实现极低的单位硅面积导通电阻,从而提供极高的效率和可靠性。这些 MOSFET 广泛应用于多种场合,例如电源转换、电机驱动、照明系统和其他电力电子应用。

    技术参数


    - 最大连续漏极电流:在 25°C 下为 170A,在 100°C 下为 120A。
    - 脉冲漏极电流:峰值可达 670A。
    - 功耗:在 25°C 条件下为 580W。
    - 线性降额系数:每度 3.8W。
    - 栅源电压:±30V。
    - 单脉冲雪崩能量:1350mJ。
    - 重复雪崩能量:58mJ。
    - 最大工作结温和存储温度范围:-55°C 到 +175°C。
    - 热阻:
    - 结到外壳(RθJC):0.26°C/W。
    - 外壳到散热器(RθCS):0.24°C/W。
    - 结到环境(RθJA):40°C/W。

    产品特点和优势


    - 先进工艺技术:显著降低导通电阻。
    - 超低导通电阻:RDS(on) 最大值仅为 0.009Ω。
    - 动态 dv/dt 评级:高达 2.3V/ns。
    - 高工作温度:支持 175°C 的高温操作。
    - 快速开关速度:适合高频应用。
    - 全面雪崩保护:支持重复雪崩能。


    应用案例和使用建议


    - 电源转换:在高效率电源转换应用中,IRFPS3810PbF 可以显著减少损耗。
    - 电机驱动:用于电动汽车、风力发电机等需要高功率密度和高效驱动的应用。
    - 照明系统:LED 驱动器中提高效率和减少热耗散。
    使用建议:
    - 热管理:确保良好的散热设计,特别是当设备工作在高电流条件下时。
    - 合理选择栅极驱动电压:避免过高电压导致击穿,同时保证足够的驱动电流来减少开关时间。

    兼容性和支持


    IRFPS3810PbF 是一个完全无铅的产品,并且与标准封装尺寸 Super-247(TO-274AA)兼容。厂商提供了详尽的技术文档和客户支持服务,确保用户在设计和应用过程中能够获得及时帮助。

    常见问题与解决方案


    - Q: 设备在高电流下过热怎么办?
    - A: 确保散热片接触良好并使用适当大小的散热片,必要时可添加风扇或水冷系统。
    - Q: 如何优化器件的开关速度?
    - A: 选择适当的栅极电阻(RG),减小输入电容(Ciss),同时确保驱动电路能够提供足够的电流。
    - Q: 如何防止器件过压损坏?
    - A: 在设计电路时,应考虑使用过压保护电路如瞬态电压抑制器(TVS)。

    总结和推荐


    总体来说,IRFPS3810PbF 是一款高性能的功率 MOSFET,特别适用于需要高效率和可靠性的电力电子应用。它在高温下的出色表现使其成为高功率应用的理想选择。强烈推荐用于需要高效率、高功率密度的应用场景,如电机驱动、电源转换等。
    该技术手册不仅详细介绍了产品的技术规格,还通过多个图表和测试数据提供了详尽的应用指导。如果您在电力电子应用中寻求高效可靠的 MOSFET,IRFPS3810PbF 是值得考虑的选择。

IRFPS3810PBF参数

参数
最大功率耗散 580W(Tc)
Ciss-不同 Vds 时的输入最大电容 6.79nF@25V
栅极电荷 390nC@ 10 V
配置 独立式
Vgs-栅源极电压 30V
FET类型 1个N沟道
Rds(On)-漏源导通电阻 9mΩ@ 100A,10V
Vds-漏源极击穿电压 100V
Vgs(th)-栅源极阈值电压 5V@ 250µA
Id-连续漏极电流 170A
通道数量 1
长*宽*高 15.87mm*5.31mm*20.7mm
通用封装 TO-274AA
安装方式 通孔安装
零件状态 停产
包装方式 散装,管装

IRFPS3810PBF厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IRFPS3810PBF数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IRFPS3810PBF IRFPS3810PBF数据手册

IRFPS3810PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
