IRF540NLPBF

产品分类: 场效应管(MOSFET)
产品描述: Infineon N沟道增强型MOS管 HEXFET系列, Vds=100 V, 33 A, I2PAK (TO-262)封装, 通孔安装, 3引脚
供应商型号: IRF540NLPBF
供应商: 国内现货
标准整包数: 10

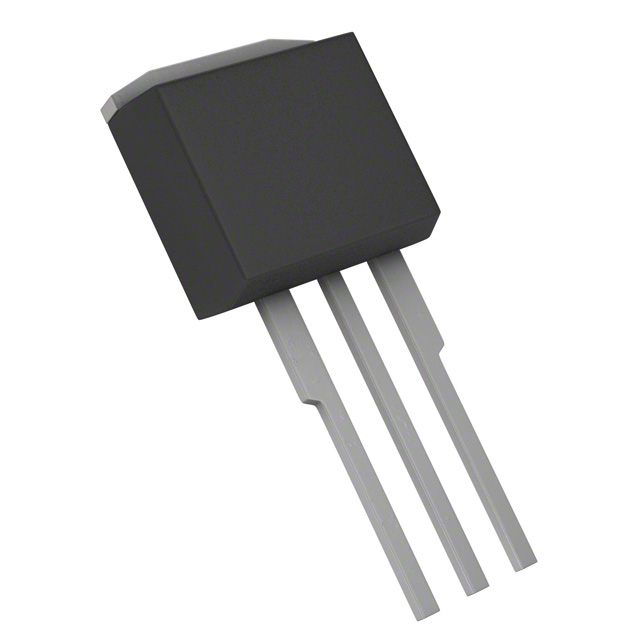

INFINEON TECHNOLOGIES 场效应管(MOSFET) IRF540NLPBF

IRF540NLPBF概述

    IRF540N 和 IRF540NL HEXFET® Power MOSFET 技术手册

    产品简介


    IRF540N 和 IRF540NL 是由国际整流器公司(International Rectifier)开发的高性能HEXFET® 功率 MOSFET。它们采用了先进的加工技术,提供极低的导通电阻(RDS(on)),非常适合在各种电力转换应用中使用,如电源、电动车辆、工业控制设备等。

    技术参数


    | 参数 | 型号 | 单位 | 描述 |
    ||
    | VDSS | IRF540N | 100 | 漏源电压最大值 |
    | RDS(on) | IRF540N | 44 | 导通电阻典型值 |
    | ID | IRF540N | 33 | 连续漏电流最大值 |
    | IDM | IRF540N | 110 | 脉冲漏电流最大值 |
    | PD | IRF540N | 130 | 最大功率耗散 |
    | VGS | IRF540N | ±20 | 栅源电压最大值 |
    | Tj | IRF540N | -55至175 | 工作温度范围 |

    产品特点和优势


    - 高级工艺技术:采用先进的制造技术,确保卓越的性能。
    - 超低导通电阻:典型导通电阻为44毫欧,提高能效。
    - 动态dv/dt等级:快速开关速度。
    - 高工作温度:最高工作温度可达175°C,适合恶劣环境。
    - 快速开关:提升开关频率。
    - 完全雪崩额定值:提高可靠性。
    - 无铅设计:符合环保要求。

    应用案例和使用建议


    - 工业控制设备:用于需要高效能和高可靠性的工业控制系统。
    - 电源模块:可用于电源转换,如开关电源。
    - 电动汽车:适用于电动车中的电机驱动系统。
    使用建议:
    - 在高温环境下使用时,注意散热设计。
    - 避免过高的dv/dt导致的电压尖峰。

    兼容性和支持


    - 该产品支持表面贴装技术(SMT)和通孔安装(TH)两种方式。
    - 厂商提供详细的应用指南和技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 过高的栅源电压 | 减小栅源电压,确保不超过±20V |
    | 导通电阻过高 | 确认工作温度在合理范围内,检查焊接质量 |

    总结和推荐


    IRF540N 和 IRF540NL 是具有高可靠性、低导通电阻和快速开关速度的HEXFET®功率MOSFET。适用于多种电力转换应用,特别是在高温、高功率密度的应用环境中。因此,强烈推荐使用这些产品以满足高效率和高可靠性的需求。对于需要严格电气特性和热管理的应用,这些MOSFET是理想的选择。

IRF540NLPBF参数

参数
最大功率耗散 130W(Tc)
配置 独立式
Rds(On)-漏源导通电阻 44mΩ@ 16A,10V
通道数量 1
FET类型 1个N沟道
Id-连续漏极电流 33A
Vgs(th)-栅源极阈值电压 4V@ 250µA
栅极电荷 71nC@ 10 V
Vgs-栅源极电压 20V
Ciss-不同 Vds 时的输入最大电容 1.96nF@25V
Vds-漏源极击穿电压 100V
长*宽*高 10.2mm*4.5mm*9.45mm
通用封装 TO-262
安装方式 通孔安装
零件状态 停产
包装方式 管装

IRF540NLPBF厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IRF540NLPBF数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IRF540NLPBF IRF540NLPBF数据手册

IRF540NLPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 8.774
20+ ¥ 8.51
30+ ¥ 8.256
250+ ¥ 7.8969
库存: 2150
起订量: 70 增量: 0
交货地:
最小起订量为:30
合计: ¥ 247.68
