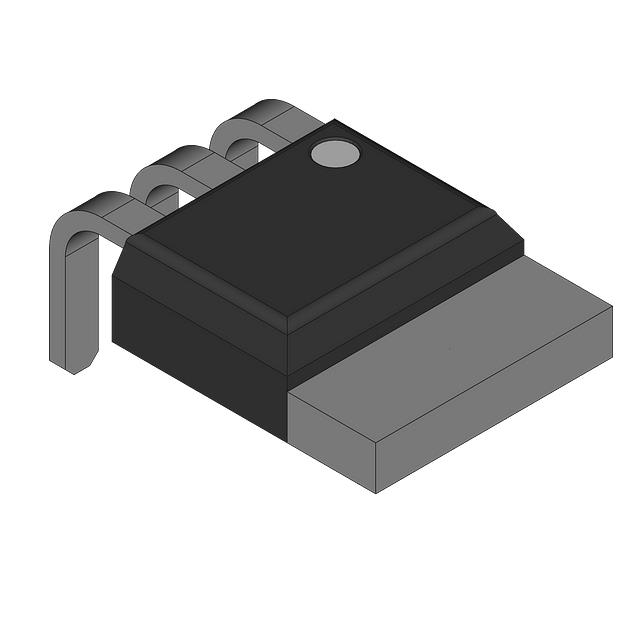

IRF9Z34NLPBF

产品分类: 场效应管(MOSFET)
产品描述: 3.8W(Ta),68W(Tc) 20V 4V@ 250µA 35nC@ 10 V 1个P沟道 55V 100mΩ@ 10A,10V 19A 620pF@25V TO-262 通孔安装 10.2mm*4.5mm*9.45mm
供应商型号: CY-IRF9Z34NLPBF
供应商: Avnet
标准整包数: 1
INFINEON TECHNOLOGIES 场效应管(MOSFET) IRF9Z34NLPBF

IRF9Z34NLPBF概述

    电子元器件产品技术手册:IRF530S MOSFET

    产品简介


    IRF530S 是一款由Infineon Technologies制造的增强型MOSFET(金属氧化物半导体场效应晶体管),适用于多种功率转换应用。该器件采用TO-262封装形式,适用于各种电子电路中需要高效率、低导通电阻的应用场合。典型应用包括直流电机控制、电源管理、开关电源设计和汽车电子系统。

    技术参数


    | 参数 | 规格 |

    | 最大漏源电压 (Vds) | 55 V |
    | 最大栅源电压 (Vgs) | ±20 V |
    | 漏极电流 (Id) | 11 A |
    | 导通电阻 (Rds(on)) | 0.027 Ω (Typ.) |
    | 工作温度范围 | -55°C ~ +150°C |
    | 封装形式 | TO-262 |
    | 最大耗散功率 (Pd) | 1 W |

    产品特点和优势


    IRF530S MOSFET 具有多项显著的特点和优势:
    - 高可靠性:在极端环境下仍能保持稳定性能,适用于严苛的工业应用。
    - 低导通电阻:降低功耗,提高系统整体效率。
    - 紧凑封装:TO-262封装,节省空间,便于集成于各种电路板。
    - 宽工作温度范围:适用于各种复杂的工作环境,包括高温和低温条件。
    - 快速开关速度:适合高频工作,提高系统的响应速度。

    应用案例和使用建议


    应用案例:在电动车窗电机控制器中,IRF530S MOSFET 可以有效地控制电动机的正反转,实现平稳且高效的运行。
    使用建议:
    - 在安装时确保器件与散热片良好接触,以保证良好的热传导,从而提高器件的长期稳定性。
    - 在电路设计时,需合理选择驱动电路的参数,避免过高的栅源电压造成损坏。
    - 使用前请详细阅读技术手册,了解其在特定应用中的详细配置和调试要求。

    兼容性和支持


    IRF530S 与其他常见的电路元件具有良好的兼容性,如与各种控制器和驱动器的搭配使用,可轻松集成到现有系统中。Infineon Technologies 提供详尽的技术支持和售后服务,包括产品手册、设计指南和技术文档,以帮助客户顺利实施应用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 热过载保护失效 | 检查散热片是否有效接触并增加散热措施。 |
    | 高频开关噪声大 | 调整驱动电路参数,添加EMI滤波器。 |
    | 导通电阻增大 | 检查器件是否有物理损伤或电气过载。 |

    总结和推荐


    总体而言,IRF530S MOSFET 是一款性能优异、可靠性高的电子元器件,尤其适合用于需要高效率和可靠性的工业及汽车应用。它的优良特性使其在市场上具有较强的竞争力。强烈推荐在相关应用中使用此产品,但请注意遵循安全规范,正确进行安装和调试。

IRF9Z34NLPBF参数

参数
通道数量 1
FET类型 1个P沟道
Vds-漏源极击穿电压 55V
Vgs(th)-栅源极阈值电压 4V@ 250µA
Ciss-不同 Vds 时的输入最大电容 620pF@25V
Vgs-栅源极电压 20V
Rds(On)-漏源导通电阻 100mΩ@ 10A,10V
最大功率耗散 3.8W(Ta),68W(Tc)
Id-连续漏极电流 19A
栅极电荷 35nC@ 10 V
配置 独立式
长*宽*高 10.2mm*4.5mm*9.45mm
通用封装 TO-262
安装方式 通孔安装
包装方式 散装,管装
