IPL60R185P7AUMA1

产品分类: 场效应管(MOSFET)

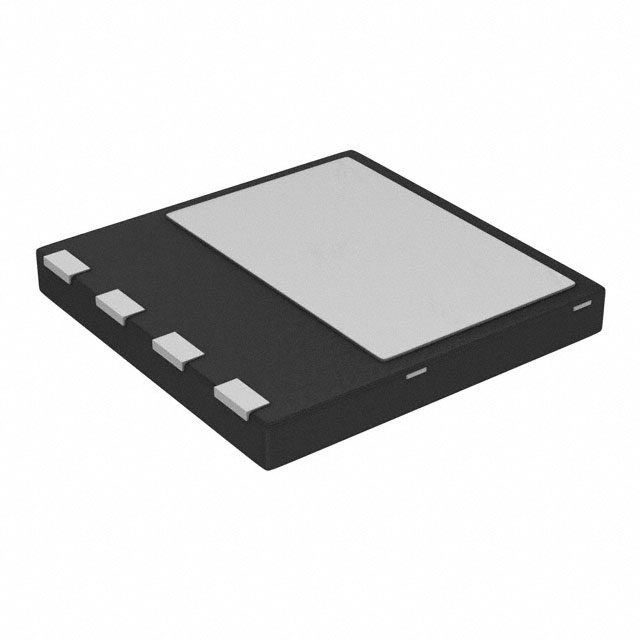

产品描述: Infineon N沟道增强型MOS管 IPL60R系列, Vds=600 V, 19 A, ThinPAK 8 x 8封装, 表面贴装, 5引脚
供应商型号: IPL60R185P7AUMA1
供应商: 国内现货
标准整包数: 5
INFINEON TECHNOLOGIES 场效应管(MOSFET) IPL60R185P7AUMA1

IPL60R185P7AUMA1概述

    IPL60R185P7 CoolMOS™ P7 Power Transistor

    1. 产品简介


    IPL60R185P7 是一款高性能的 CoolMOS™ P7 系列电源 MOSFET(金属氧化物半导体场效应晶体管)。它采用超结 (Super Junction, SJ) 技术设计,具有出色的开关性能和低导通损耗,特别适用于硬开关和软开关应用。这款 MOSFET 广泛应用于多种电子设备中,如个人电脑银箱、适配器、液晶电视及等离子电视、照明系统、服务器和电信设备等。

    2. 技术参数


    以下是 IPL60R185P7 的关键性能参数:
    | 参数 | 值 | 单位 |
    | : | : | : |
    | VDS (最大结温时) | 650 | V |
    | 最大 RDS(on) | 185 | mΩ |
    | 典型 Qg | 25 | nC |
    | 脉冲 ID | 53 | A |
    | 在 400V 下 Eoss | 2.9 | µJ |
    | 体二极管 dF/dt | 800 | A/µs |

    3. 产品特点和优势


    IPL60R185P7 的独特功能和优势包括:
    - 适用于硬开关和软开关应用(例如功率因数校正和 LLC)。
    - 显著降低开关和导通损耗。
    - 高达 2 kV (HBM) 的 ESD 保护。
    - 相较于竞争对手具有更低的 RDS(on)/封装,低于 1 Ohm·mm²。
    - 已通过 JEDEC 标准认证,适用于工业应用。

    4. 应用案例和使用建议


    IPL60R185P7 的主要应用包括功率因数校正 (PFC) 阶段、硬开关 PWM 阶段和共振开关阶段。对于并联 MOSFET,通常推荐使用扼流圈 (ferrite bead) 或独立的倒置电极 (totem pole)。
    使用建议:
    1. 在高功率电路中,确保散热良好,避免过热。
    2. 使用合适的驱动电路以减少开关损耗。
    3. 并联 MOSFET 时,推荐使用额外的保护措施如扼流圈。

    5. 兼容性和支持


    IPL60R185P7 可以与其他符合标准的电源设备兼容。厂商提供了详细的文档和支持资源,包括 Web 页面、应用笔记、仿真模型和设计工具,可以在 Infineon Technologies 官方网站上获取这些资源。

    6. 常见问题与解决方案


    根据技术手册,常见的问题和解决方案如下:
    1. 问题:如何防止过热?
    解决办法: 确保良好的散热,可以使用外部散热片或强制空气冷却。

    2. 问题:如何优化并联 MOSFET 的性能?
    解决办法: 使用扼流圈或独立的倒置电极以优化并联 MOSFET 的性能。

    3. 问题:如何提高 ESD 保护?
    解决办法: 使用合适的 PCB 设计和封装工艺来增强 ESD 保护。

    7. 总结和推荐


    总体而言,IPL60R185P7 凭借其出色的开关性能、低导通损耗和高可靠性,在多种高功率应用中表现出色。其独特的优势使其在市场上具备强大的竞争力。因此,我强烈推荐将此产品用于需要高效能、低损耗的电源转换应用中。

IPL60R185P7AUMA1参数

参数
Rds(On)-漏源导通电阻 185mΩ@ 5.6A,10V
Vgs-栅源极电压 20V
通道数量 1
Ciss-不同 Vds 时的输入最大电容 1.081nF@400V
Id-连续漏极电流 19A
栅极电荷 25nC@ 10V
Vds-漏源极击穿电压 650V
Vgs(th)-栅源极阈值电压 4V@ 280µA
配置 独立式
最大功率耗散 81W(Tc)
FET类型 1个N沟道
通用封装 VSON-4
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

IPL60R185P7AUMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IPL60R185P7AUMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IPL60R185P7AUMA1 IPL60R185P7AUMA1数据手册

IPL60R185P7AUMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
