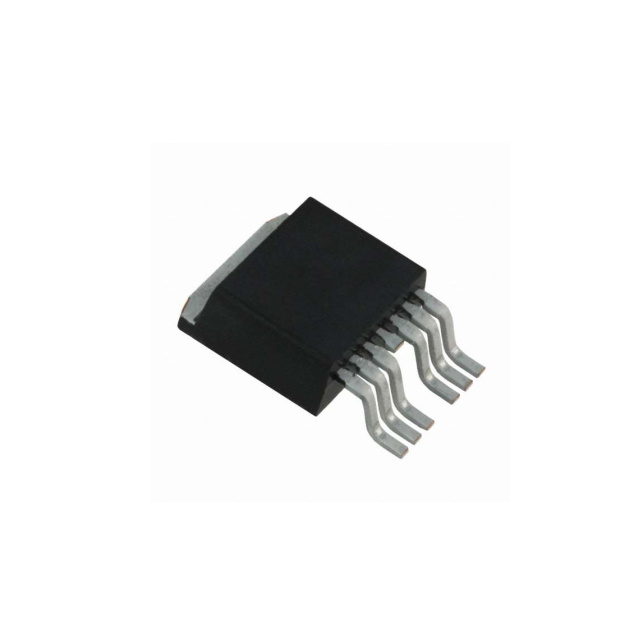

IRL40SC228

产品分类: 场效应管(MOSFET)
产品描述: Infineon N沟道增强型MOS管 HEXFET系列, Vds=40 V, 557 A, D2PAK-7封装, 表面贴装, 7引脚
供应商型号: 26M-IRL40SC228
供应商: 云汉优选
标准整包数: 1
INFINEON TECHNOLOGIES 场效应管(MOSFET) IRL40SC228

IRL40SC228概述

    IR MOSFET — IRL40SC228

    产品简介


    IRL40SC228是一款采用HEXFET®技术的高性能功率MOSFET,属于StrongIRFET™系列。该器件主要用于电动机驱动应用,包括有刷电机驱动、无刷电机驱动,适用于电池供电电路,也适合用于半桥和全桥拓扑结构。此外,它还广泛应用于同步整流、谐振模式电源、冗余电源开关以及DC/DC和AC/DC转换器。

    技术参数


    以下是IRL40SC228的技术参数摘要:
    - 工作电压:漏源极间最大电压(VDSS)为40V。
    - 导通电阻:典型值为0.50mΩ,最大值为0.65mΩ。
    - 连续电流:最大连续漏极电流(ID)在25℃时为557A,100℃时为393A。
    - 脉冲电流:最大脉冲漏极电流(IDM)为1440A。
    - 功率耗散:在25℃时的最大功耗(PD)为416W。
    - 栅源电压:允许的最大栅源电压(VGS)为±20V。
    - 热阻:结至外壳(RθJC)的热阻为0.36°C/W,结至环境(RθJA)的热阻为62°C/W。
    - 动态特性:总门电荷(Qg)为205nC到307nC。

    产品特点和优势


    IRL40SC228具有如下独特功能和优势:
    - 逻辑级驱动优化:设计用于逻辑级驱动,使其更容易被微控制器直接控制。
    - 增强的耐用性:具有改善的栅极耐压、雪崩耐受能力和动态dV/dt抗性。
    - 完全表征:所有电容和雪崩安全工作区(SOA)均经过全面表征。
    - 快速恢复体二极管:增强的体二极管耐dV/dt和dI/dt能力。
    - 环保材料:符合RoHS标准,无卤素材料。

    应用案例和使用建议


    IRL40SC228在以下应用场景中表现出色:
    - 电动机驱动:适用于各种类型的电动机驱动,包括有刷电机和无刷电机。
    - 电源转换:用于DC/DC和AC/DC转换器,以及其他需要高可靠性的电源应用。
    - 高效率应用:适用于需要低导通电阻以提高效率的应用场景。
    使用建议:
    - 确保正确连接引脚,特别是对于敏感信号如栅极。
    - 考虑使用散热器来降低器件温度,避免过热导致损坏。
    - 在应用过程中注意负载电流的限制,确保不超过器件的最大额定值。

    兼容性和支持


    IRL40SC228采用D2PAK-7封装,易于集成到现有电路板设计中。此外,Infineon提供了详细的应用笔记和技术支持文档,帮助用户更好地理解和应用该器件。

    常见问题与解决方案


    - 问题1:如何确保IRL40SC228的安全工作温度范围?
    解决方案:确保电路工作在制造商指定的温度范围内,即-55°C到+175°C。

    - 问题2:在高压环境下使用时需要注意什么?
    解决方案:确保输入电压不超过器件的最大额定电压(40V),并适当选择外围电路元件,以防止过压损坏。

    总结和推荐


    总体来看,IRL40SC228是一款性能卓越的MOSFET,适用于多种电动机驱动和电源转换应用。其低导通电阻、高可靠性以及对逻辑级驱动的支持,使其成为同类产品中的佼佼者。如果你的应用需要高性能的MOSFET,并且需要兼顾效率和稳定性,IRL40SC228是一个值得考虑的选择。
    推荐指数:★★★★☆

IRL40SC228参数

参数
FET类型 1个N沟道
Rds(On)-漏源导通电阻 650μΩ@ 100A,10V
Ciss-不同 Vds 时的输入最大电容 19.68nF@25V
配置 独立式
最大功率耗散 416W(Tc)
栅极电荷 307nC@ 4.5 V
Id-连续漏极电流 557A
Vds-漏源极击穿电压 40V
通道数量 1
Vgs-栅源极电压 20V
Vgs(th)-栅源极阈值电压 2.4V@ 250µA
10.54mm(Max)
9.65mm(Max)
4.83mm(Max)
通用封装 D2PAK
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
