首页  >  产品百科  >  WMPR1A02B1A1

WMPR1A02B1A1

产品分类: 无线收发芯片
厂牌: HONEYWELL
产品描述: 802.15.4 30V RJ-45 500mA 10V 贴片安装
供应商型号: N-WMPR1A02B1A1
供应商: 云汉优选
标准整包数: 1
HONEYWELL 无线收发芯片 WMPR1A02B1A1

WMPR1A02B1A1概述

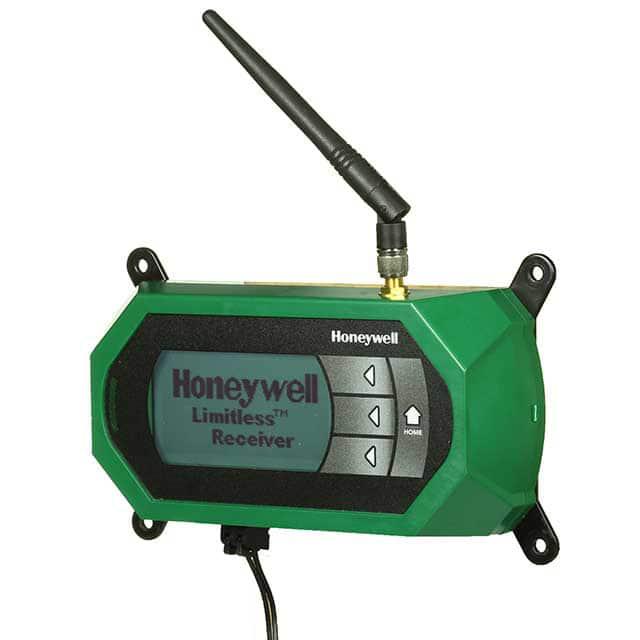

    # Limitless™ Wireless Multi-Protocol Receiver, WMPR Series

    产品简介


    Limitless™ Wireless Multi-Protocol Receiver (WMPR Series) 是一种可靠的无线接收器,适用于DIN轨道安装或面板安装。它可以接收来自Limitless™数字或模拟输入或节点的无线信号,并将这些节点状态(如开关状态、压力值等)通过EtherNet/IP协议发送至一个兼容的主设备(如可编程逻辑控制器)。相较于传统布线解决方案,Honeywell的无线解决方案可以大幅降低布线、安装和维护成本,减少因导管、接头和电缆而产生的费用。

    技术参数


    - 系列名称:WMPR Series
    - 产品类型:Limitless™无线多协议接收器
    - 外壳材料:阻燃ABS塑料(丙烯腈丁二烯苯乙烯共聚物)
    - 尺寸:81.3 mm H x 160 mm W x 43.2 mm D(3.2 in H x 6.3 in W x 1.7 in D)
    - 无线电类型:WPAN 802.15.4,2.4 GHz
    - 认证:FCC 15.247 (美国), IC RSS 210 (加拿大)
    - 天线连接类型:RP-SMA插孔,用于直接安装或远程天线选项;全向标准
    - 信号范围:直线视线条件下可达1000英尺(约305米)
    - 供电电压:10 Vdc 至 30 Vdc
    - 最大供电电流:500 mA
    - 输出类型:EtherNet/IP™(符合ODVA认证标准,仅GEN code 1)
    - 输出接口:RJ-45连接器
    - 供电连接:杠杆驱动连接器
    - 反极性保护:是
    - 密封等级:IP20
    - 工作温度范围:-20°C 至 70°C (-4°F 至 158°F)

    产品特点和优势


    - 视觉反馈:通过LCD显示,能够直观地看到射频信号损失、电池状态、节点更新速率、节点配对等信息。
    - 配置灵活:可以通过个性化地址进行网络配置,支持点对点或多接口配置。
    - 多功能性:能够处理最多14个Limitless™数字或模拟节点。
    - 认证合规:已获得ODVA认证,适用于EtherNet/IP标准。
    - 安装方便:设计为DIN轨道安装或穿孔安装板安装,便于现场部署。

    应用案例和使用建议


    WMPR Series 可应用于多个工业领域,如阀门位置、吊车、物料搬运、冲压机、输送带等。它还可以用于远程或临时设备、安全淋浴/洗眼站、谷物转向器或闸门、注塑机、门或闸门位置、软管附件验证等。具体应用中,用户可以根据需要选择不同的天线配置来优化信号接收效果。此外,建议在部署时确保设备安装稳固,并定期检查电源供应和信号传输情况,以保证系统的稳定运行。

    兼容性和支持


    WMPR Series 可以与其他Limitless™系列产品如WDRR DIN轨道接收器和WPMM监视器一起使用。Honeywell提供了详尽的技术文档和全球销售及分销网络支持,用户可以通过访问官方网站或联系本地销售办公室获取最新的规格、价格信息及技术支持。

    常见问题与解决方案


    - Q: 设备安装后无法正常通信?
    - A: 检查天线连接是否牢固,确认电源供应正确且无反极现象。必要时检查节点配置是否正确。
    - Q: LCD显示屏不亮?
    - A: 确认供电电压在规定的范围内(10 Vdc 至 30 Vdc),检查连接器是否接触良好。
    - Q: 接收器不能识别节点状态?
    - A: 重新启动接收器,检查节点是否正确配置并配对。确保节点之间的通信距离在有效范围内。

    总结和推荐


    综上所述,WMPR Series 是一款高度集成的无线接收器,具有卓越的灵活性和兼容性,广泛适用于多种工业应用场景。其丰富的功能和易于安装的特点使其成为市场上极具竞争力的产品之一。鉴于其出色的表现和用户友好的设计,强烈推荐在相关应用中采用此产品。

WMPR1A02B1A1参数

参数
支持协议 -
典型供电电流 500mA
接口类型 RJ-45
最小工作供电电压 10V
典型输出功率 -
最小工作频率 -
最大工作频率 -
最大数据速率 -
典型灵敏度 -
最大工作供电电压 30V
接收机数量 -
发送机数量 -
射频系列/标准 -
传输电流 -
调制方式 802.15.4
模块/芯片分类 -
接收电流 -
安装方式 贴片安装
应用等级 通用级
零件状态 停产
包装方式 盒装,散装

WMPR1A02B1A1厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

WMPR1A02B1A1数据手册

厂牌 PDF简要描述 下载
HONEYWELL 无线收发芯片 HONEYWELL WMPR1A02B1A1 WMPR1A02B1A1数据手册

WMPR1A02B1A1封装设计

查看详情并下载
Symbol
Footprint
3D Model
