首页  >  产品百科  >  MDBT50Q-P1MV2

MDBT50Q-P1MV2

产品分类: 无线收发芯片
厂牌: RAYTAC
产品描述: 8dBm 802.15.4,Bluetooth 3.7mA~11.1mA Zigbee,蓝牙 V5.2 1 1 GFSK 5.5V 2Mbps ADC,GPIO,I²C,I²S,PDM,PWM,SPI,UART,USB 103dBm 1.7V PCB安装,贴片安装 15.5mm*10.5m*2mm
供应商型号: 11MZ-MDBT50Q-P1MV2
供应商: 云汉优选
标准整包数: 1

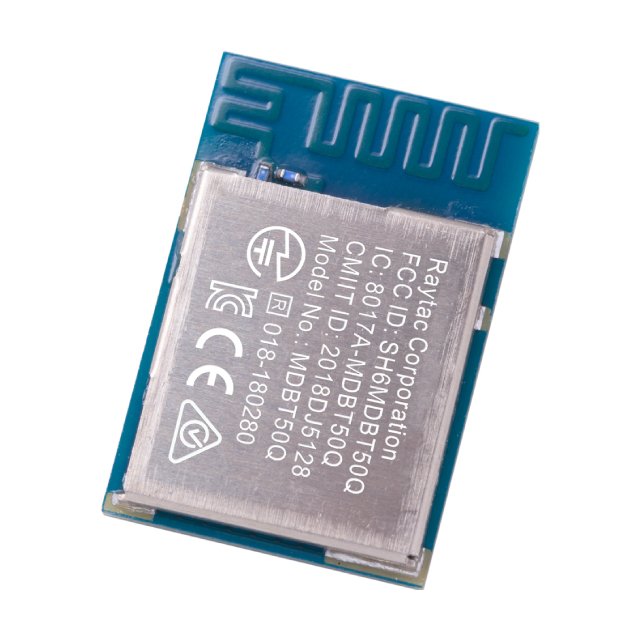

RAYTAC 无线收发芯片 MDBT50Q-P1MV2

MDBT50Q-P1MV2概述

    高质量技术手册文章:BT 5.0模块(nRF52840)



    1. 产品简介




    BT 5.0模块(nRF52840)是由Raytac公司开发的一款蓝牙低功耗模块,采用Nordic nRF52840系统级芯片(SoC)解决方案设计而成。此模块集成了多种通信接口,如GPIO、SPI、UART、I2C、I2S、PMD、PWM、ADC、NFC及USB接口,能够连接外围设备和传感器。此模块不仅具备出色的无线传输性能,还具有低功耗特性,在多种物联网应用中表现优异。

    产品型号:
    - MDBT50Q – 1MV2(内置芯片天线)
    - MDBT50Q – P1MV2(内置PCB天线)


    2. 技术参数




    以下是模块的关键技术规格和性能参数:

    | 参数 | 描述 |
    |-----------------------|------------------------------------------------------------|
    | 尺寸 | 15.5 x 10.5 x 2.2 mm 或 15.5 x 10.5 x 2.0 mm(取决于型号) |
    | 蓝牙标准 | 支持Bluetooth 5,IEEE 802.15.4,Zigbee和ANT+ |
    | 接收灵敏度 | 1Mbps模式下为-95dBm;125Kbps模式下为-103dBm |
    | 发射功率 | +8dBm至-20dBm(以4dB步进) |
    | 数据传输速率 | Bluetooth 5:2 Mbps,1 Mbps,500 kbps,125 kbps
    IEEE 802.15.4-2006:250 kbps
    自定义2.4GHz:2 Mbps,1 Mbps |
    | 供电电压范围 | 1.7V至5.5V |
    | 电源管理 | 包括低功耗模式,系统关闭时消耗电流为0.4uA |


    3. 产品特点和优势




    - 卓越的无线性能:内置高性能2.4GHz无线收发器,支持多种无线标准。
    - 强大的处理能力:配备ARM Cortex-M4 32位处理器,具有浮点运算单元(FPU),运行频率高达64MHz。
    - 全面的安全特性:支持硬件加速加密,配备ARM TrustZone Cryptocell 310安全子系统。
    - 高集成度:集成了多种接口,减少外围电路需求,简化系统设计。
    - 长距离传输:在空旷环境下,数据速率为1Mbps时传输距离可达300米以上;数据速率为2Mbps时可达150米以上。


    4. 应用案例和使用建议




    - 智能家居:例如门锁、照明控制等。
    - 智慧城市:各类传感器网络。
    - 工业自动化:传感器和控制器。
    - 个人健康监测:健身器材、医疗设备。
    - 消费电子产品:游戏手柄、可穿戴设备等。

    使用建议:
    - 在进行射频布局设计时,遵循厂商提供的指南以确保最佳无线性能。
    - 使用推荐的外部元件规格,例如L4电感器为10μH,0603封装,额定电流≥80mA。


    5. 兼容性和支持




    该模块与其他兼容的蓝牙低功耗设备(如nRF52、nRF51、nRF24L和nRF24AP系列)之间具有良好的互操作性。厂商提供全方位的技术支持,包括用户手册、参考设计、以及软件开发工具包(SDK)。


    6. 常见问题与解决方案




    - 问:模块无法正常启动。
    - 答:请检查供电电压是否符合要求,确认所有引脚正确连接,并且检查是否有外部干扰。

    - 问:传输距离较短。
    - 答:请检查天线布局,确保没有金属遮挡物影响信号,同时检查射频部分是否有其他干扰源。


    7. 总结和推荐




    总的来说,Raytac的BT 5.0模块(nRF52840)凭借其卓越的性能和丰富的功能,在多个领域都有着广泛的应用前景。该模块非常适合用于需要强大无线连接能力的项目,特别是在智能家居、工业自动化和穿戴式设备方面。建议开发者根据具体应用选择合适的型号和配置。

MDBT50Q-P1MV2参数

参数
支持协议 Zigbee,蓝牙 V5.2
最大工作供电电压 5.5V
最大工作频率 -
最大数据速率 2Mbps
接收机数量 1
典型输出功率 8dBm
接收电流 3.7mA~11.1mA
射频系列/标准 802.15.4,Bluetooth
发送机数量 1
最小工作频率 -
传输电流 -
模块/芯片分类 -
接口类型 ADC,GPIO,I²C,I²S,PDM,PWM,SPI,UART,USB
典型供电电流 -
最小工作供电电压 1.7V
调制方式 GFSK
典型灵敏度 103dBm
长*宽*高 15.5mm*10.5m*2mm
安装方式 PCB安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 袋装

MDBT50Q-P1MV2数据手册

厂牌 PDF简要描述 下载
RAYTAC 无线收发芯片 RAYTAC MDBT50Q-P1MV2 MDBT50Q-P1MV2数据手册

MDBT50Q-P1MV2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 83.3438
10+ ¥ 71.4376
30+ ¥ 62.5079
100+ ¥ 52.6382
500+ ¥ 50.0063
库存: 2
起订量: 1 增量: 88
交货地:
最小起订量为:1
合计: ¥ 83.34
直接购买
加入购物车
