K-LD7-RFB-00H-01

产品分类: 无线收发芯片
厂牌: RFBEAM MICROWAVE
产品描述: 6dBm Radar 27mA FSK 109.86328Kbps GPO,UART -127dBc DIP-11 通孔安装
供应商型号: 2012-K-LD7-RFB-00H-01-ND
供应商: Digi-Key
标准整包数: 1

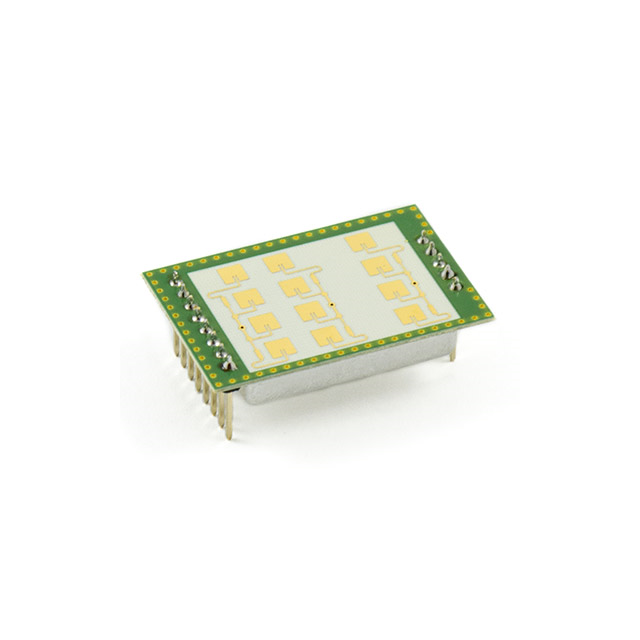

RFBEAM MICROWAVE 无线收发芯片 K-LD7-RFB-00H-01

K-LD7-RFB-00H-01概述


    产品简介


    K-LD7 数字雷达运动检测器 是一款小型且成本低廉的24 GHz雷达运动检测器。它能够测量移动物体的速度、方向、距离和角度。K-LD7 具有低功耗特性,典型的人体检测距离为15米,车辆检测距离为30米。其内置的快速傅里叶变换(FFT)信号处理单元带有跟踪功能,并提供四个可配置的数字输出接口,支持通过串行接口读取目标列表。此外,K-LD7 的设计非常适用于距离触发的运动检测、简单的手势识别以及室内和室外照明控制应用。

    技术参数


    - 供电电压范围: 3.2V 至 5.5V
    - 供电电流: 25mA 至 60mA(取决于速度范围设置)
    - 峰值启动电流: 160mA 至 200mA
    - 工作温度范围: -20°C 至 +85°C
    - 存储温度范围: -40°C 至 +105°C
    - 发射频率范围: 24.050GHz 至 24.250GHz
    - 最大EIRP功率: 6dBm
    - 杂散辐射: 按照ETSI 300 440标准,小于-30dBm
    - 接收灵敏度: 在500Hz IF频率下,信噪比为6dB时,接收灵敏度为-112dBm
    - 系统整体灵敏度: 在500Hz IF频率下,信噪比为6dB时,系统整体灵敏度为-127dBc
    - 检测距离: 对于面积为1平方米的目标,最大检测距离为15米
    - 调制方式: 频率步进调制(FSK)
    - 速度处理: 256点复数FFT
    - 速度范围: 最大值可调整,范围为0.1 km/h 至 100 km/h
    - 速度分辨率: 0.1 km/h 至 0.8 km/h(取决于速度范围设置)
    - 距离范围: 最大值可调整,范围为0.005 m 至 100 m
    - 距离分辨率: 5 cm 至 100 cm(取决于距离范围设置)
    - 角度分辨率: 1°
    - 跟踪范围: 限制在一个目标内,范围为0.005 m 至 30 m
    - 水平 -3dB 波束宽度: 80°
    - 垂直 -3dB 波束宽度: 34°
    - 水平旁瓣抑制: -12 dB 至 -20 dB
    - 垂直旁瓣抑制: -12 dB 至 -20 dB
    - 接口电平: 数字输出高电平电压VOH@8mA 为 2.4V 至 3V;数字输入高电平电压VIH 为 1.7V 至 4V
    - 外形尺寸: 38×25×13.5 mm³
    - 重量: 5 g

    产品特点和优势


    K-LD7 的独特之处在于其集成的快速傅里叶变换(FFT)信号处理单元和强大的跟踪滤波器。这些特性使得传感器不仅易于使用,还能提供精准的检测结果。与传统的检测算法相比,K-LD7 可以检测到非常缓慢的速度变化,甚至是在短距离应用中的微小移动。这种微检测功能使其成为适用于各种应用场合的理想选择。此外,该产品还具有低功耗特性,非常适合需要长时间运行的应用场景。

    应用案例和使用建议


    K-LD7 适用于多种应用场景,如距离触发的运动检测、简单的手势识别、室内和室外照明控制应用、行人计数以及交通流量统计。例如,在智能家居系统中,K-LD7 可以作为人体检测器,当检测到有人进入房间时自动开启灯光。在商业环境中,它可以用于停车场管理,监测车辆的进出情况。为了获得最佳效果,可以根据具体应用需求调整距离范围和速度范围设置。例如,如果检测区域主要有人体移动,应将距离范围设为较短,而如果需要监测车辆,则可以设置较长的距离范围。

    兼容性和支持


    K-LD7 支持3针/8针2.54mm间距的连接器,便于与各种MCU或PC进行通信。厂商提供详细的文档和示例代码,以帮助用户快速上手。此外,用户还可以联系 RFbeam 获取更多技术支持和定制化服务。如果需要进一步的调试,RFbeam 提供了 K-LD7-EVAL 评估套件,该套件提供了强大的信号可视化功能,有助于用户在实际应用中更好地理解传感器的工作原理。

    常见问题与解决方案


    在使用过程中,用户可能会遇到一些常见问题,如检测不准确或误报。这些问题通常可以通过调整传感器的配置来解决。例如,若检测区域存在强反射源,可能导致误报,此时可以通过增加阈值偏移量来减少误报现象。对于不准确的检测结果,可以通过调整距离范围和速度范围来改善。如果遇到其他问题,建议查阅厂商提供的技术支持文档或联系 RFbeam 获取帮助。

    总结和推荐


    K-LD7 数字雷达运动检测器以其小巧的体积、低功耗和高性能的特点,成为市场上一款极具竞争力的产品。其独特的微检测功能和强大的跟踪滤波器使其适用于各种应用场景。考虑到其广泛的应用领域和易用性,K-LD7 非常值得推荐给需要高精度运动检测解决方案的用户。无论是在智能家居、商业场所还是工业自动化领域,K-LD7 都能提供可靠的支持。

K-LD7-RFB-00H-01参数

参数
接口类型 GPO,UART
典型输出功率 6dBm
接收机数量 -
最大工作频率 -
最小工作频率 -
接收电流 27mA
传输电流 -
最大工作供电电压 -
调制方式 FSK
支持协议 -
最小工作供电电压 -
发送机数量 -
射频系列/标准 Radar
典型供电电流 -
最大数据速率 109.86328Kbps
模块/芯片分类 -
典型灵敏度 -127dBc
通用封装 DIP-11
安装方式 通孔安装
零件状态 在售
包装方式 托盘

K-LD7-RFB-00H-01厂商介绍

RFbeam Microwave是一家专门从事射频和微波组件及系统研发、生产和销售的公司。主营产品包括射频放大器、混频器、滤波器、天线、变频器、功率分配器等,广泛应用于通信、**、****、**导航等领域。

RFbeam Microwave的优势在于:
1. 技术领先:公司拥有一支经验丰富的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:严格遵循ISO9001质量管理体系,确保产品质量稳定可靠。
3. 定制服务:根据客户需求,提供定制化产品解决方案,满足客户个性化需求。
4. 快速响应:快速响应客户需求,提供及时的技术支持和售后服务,提高客户满意度。
5. 价格合理:在保证产品质量的前提下,提供具有竞争力的价格,为客户创造价值。

K-LD7-RFB-00H-01数据手册

厂牌 PDF简要描述 下载
RFBEAM MICROWAVE 无线收发芯片 RFBEAM MICROWAVE K-LD7-RFB-00H-01 K-LD7-RFB-00H-01数据手册

K-LD7-RFB-00H-01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 75.3584 ¥ 630.6556
5+ $ 69.7611 ¥ 583.8134
10+ $ 67.6738 ¥ 566.3454
25+ $ 65.1772 ¥ 545.4518
50+ $ 63.4683 ¥ 531.1502
100+ $ 61.8992 ¥ 518.0193
库存: 881
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 630.65
