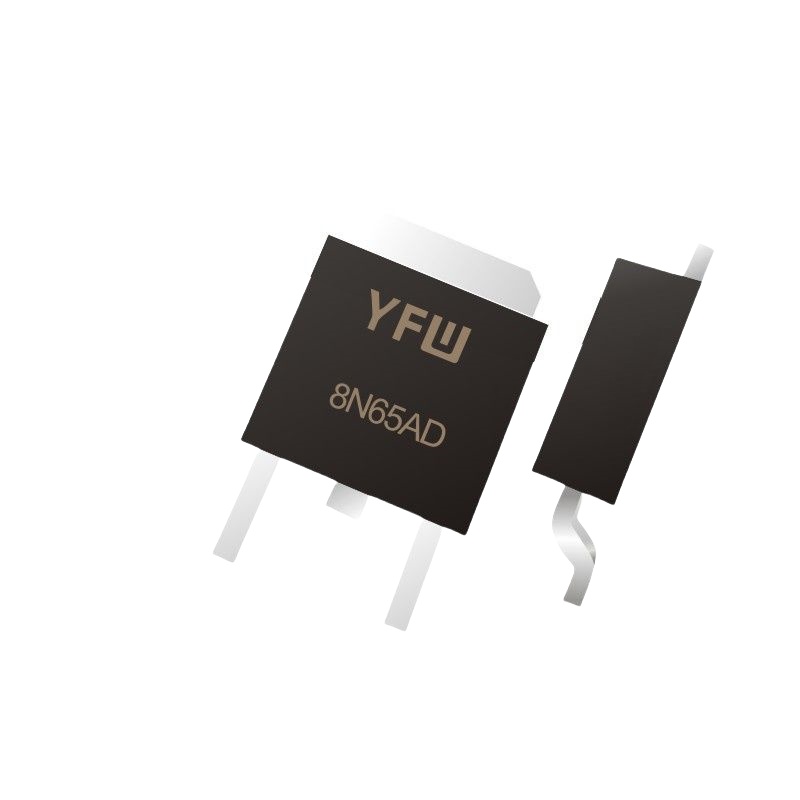

YFW8N65AD

产品分类: 场效应管(MOSFET)
产品描述: 场效应管
供应商型号: 14M-YFW8N65AD TO-252 L11D4177
供应商: 云汉优选
标准整包数: 2500
YFW/广东佑风微电子 场效应管(MOSFET) YFW8N65AD

YFW8N65AD概述

    YFW8N65AT/AF/AS/AMJ/AD:650V N-Channel Enhancement Mode MOSFET 技术手册

    产品简介


    YFW8N65AT/AF/AS/AMJ/AD 是由广东友为电子有限公司(GuangDong YFW Electronics Co, Ltd)生产的650V N沟道增强型功率场效应晶体管(MOSFET)。该产品广泛应用于开关电源、电机驱动、LED照明等领域,适用于要求低导通电阻和高效率的应用场景。它具有优异的电气特性和热性能,是电力电子应用的理想选择。

    技术参数


    以下是YFW8N65AT/AF/AS/AMJ/AD的主要技术参数:
    - 漏源电压(VDSS): 650V
    - 连续漏极电流(ID): 8A (最高可达5.6A @ TC = 100°C)
    - 脉冲漏极电流(IDM): 32A
    - 最大耗散功率(PD): 100W (TC = 25°C),超过25°C后每度降1.28W
    - 单脉冲雪崩能量(EAS): 600mJ
    - 关断时间(td(ON)): 15.7ns
    - 上升时间(tr): 25.1ns
    - 导通电阻(RDS(on)): 0.95Ω(典型值),最高可达1.15Ω
    - 输入电容(Ciss): 1100pF(典型值)
    - 输出电容(Coss): 45pF(典型值)
    - 反向传输电容(Crss): 7pF(典型值)

    产品特点和优势


    YFW8N65AT/AF/AS/AMJ/AD具备以下显著特点和优势:
    - 快速开关: 极短的关断时间和上升时间,有助于减少开关损耗,提高系统效率。
    - 低导通电阻: 典型值仅为0.95Ω,有效降低导通损耗,提升整体系统性能。
    - 低栅极电荷: 有助于降低开关过程中所需的能量,减少驱动电路的负担。
    - 全单脉冲雪崩能量测试: 确保在恶劣工作条件下依然稳定可靠。
    - 无铅且符合RoHS标准: 适合环保需求严格的应用场合。

    应用案例和使用建议


    该产品广泛应用于开关电源、电机驱动和LED照明等场合。例如,在开关电源中,其快速开关特性能够显著提高转换效率。对于电机驱动应用,低导通电阻能够有效降低发热,延长使用寿命。为了优化性能,建议采用低栅极电荷的驱动电路以减少驱动损耗,并合理布局散热器以确保良好的热管理。

    兼容性和支持


    该产品提供多种封装选项,包括TO-220AB、TO-220F、TO-263、TO-251和TO-252。这些封装均符合UL 94V-0标准,适用于广泛的工业应用。广东友为电子有限公司提供详细的技术文档和用户支持,确保用户能够顺利集成和使用该产品。

    常见问题与解决方案


    - 问题: 如何测量RDS(on)?
    - 解决方案: 在VGS = 10V时测量导通状态下的漏极-源极电阻,ID = 4A时的典型值为0.95Ω。
    - 问题: 雪崩能量测试如何进行?
    - 解决方案: 在IAS = 8A、VDD = 50V、L = 19mH、RG = 25Ω的情况下进行测试,初始结温为25°C。
    - 问题: 如何处理过高的栅极电荷?
    - 解决方案: 选用具有低栅极电荷特性的驱动电路,可以显著减少开关过程中的能量消耗。

    总结和推荐


    YFW8N65AT/AF/AS/AMJ/AD是一款高性能的650V N沟道增强型MOSFET,具有出色的电气特性和热性能。它特别适合于开关电源、电机驱动和LED照明等需要高效能和可靠性的应用。由于其广泛的封装选项和支持服务,我们强烈推荐使用该产品来满足您的设计需求。

YFW8N65AD参数

参数
最大功率耗散 -
Rds(On)-漏源导通电阻 950mΩ@ 10V,4A
栅极电荷 32nC@ 10V
Id-连续漏极电流 8A
Vgs-栅源极电压 -
Vds-漏源极击穿电压 -
Vgs(th)-栅源极阈值电压 -
Ciss-不同 Vds 时的输入最大电容 -
FET类型 -
配置 -
通道数量 -
通用封装 TO-252-2

YFW8N65AD厂商介绍

YFW公司是一家专注于高科技产品的研发、生产和销售的企业。公司主营产品包括但不限于:

1. 电子产品:涉及智能设备、消费电子等,广泛应用于家庭、办公和工业自动化领域。
2. 机械设备:包括工业自动化设备、精密仪器等,服务于制造业和科研机构。
3. 环保材料:提供环保建筑材料、清洁能源解决方案等,致力于可持续发展和环境保护。

YFW公司的优势在于:

- 创新能力:持续投入研发,拥有多项专利技术,推动产品创新。
- 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
- 客户服务:提供个性化解决方案和优质的售后服务,满足客户需求。
- 市场定位:精准的市场定位,快速响应市场变化,把握行业发展趋势。

YFW公司以其卓越的产品和服务,赢得了广泛的市场认可和客户信赖。

YFW8N65AD数据手册

厂牌 PDF简要描述 下载
YFW/广东佑风微电子 场效应管(MOSFET) YFW/广东佑风微电子 YFW8N65AD YFW8N65AD数据手册

YFW8N65AD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 1.4204
5000+ ¥ 1.3802
7500+ ¥ 1.34
库存: 2500
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 3551
